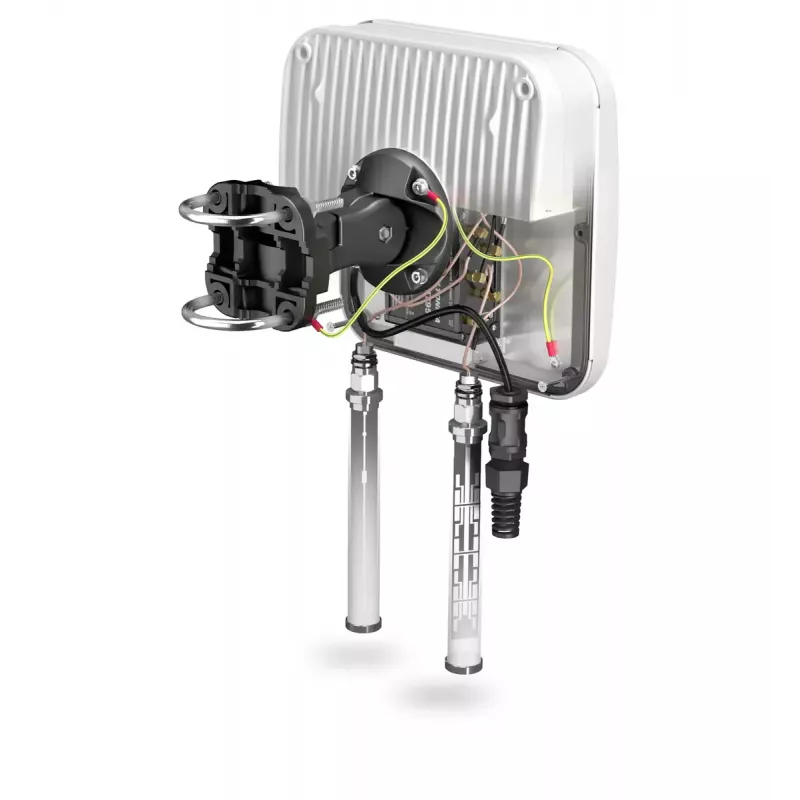

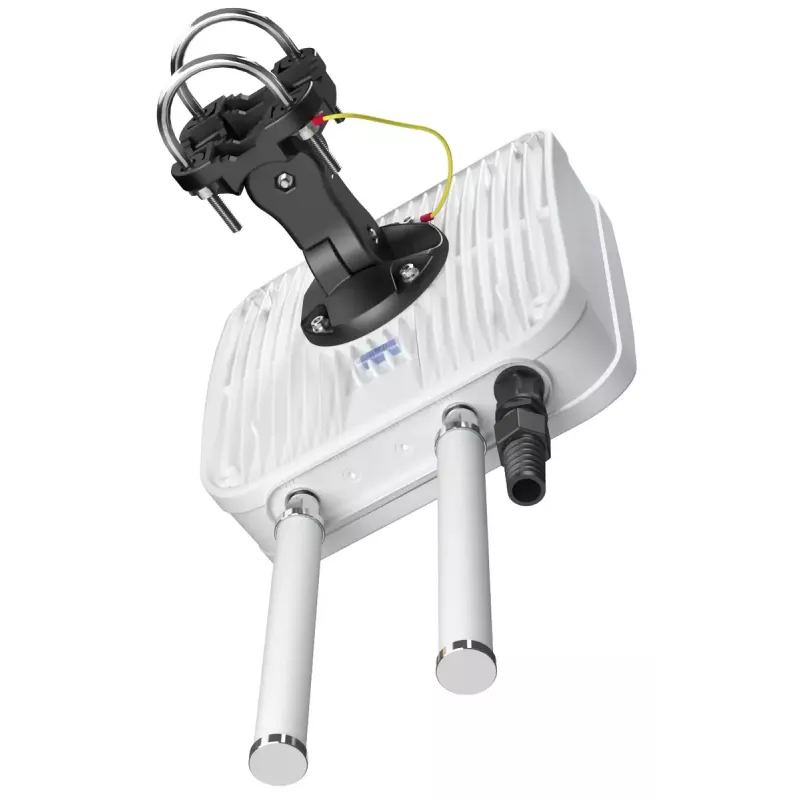

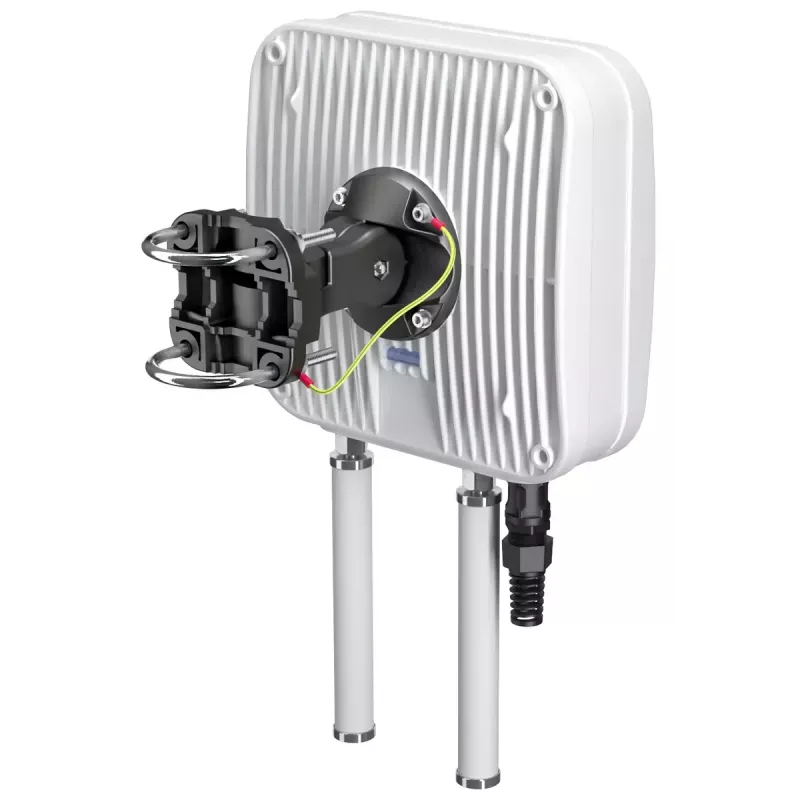

Virziena tīkla antena QuWireless QuMax PoE/LAN, daudzjoslu 0.694–2.7 GHz un 2.4–2.5 GHz, maks. pastiprinājums 6 dBi, vertikāla polarizācija

QuWireless QuMax PoE/LAN ir virziena tīkla antena, kas paredzēta fiksētām instalācijām un punkts-punkts vai punkts-daudzpunktu bezvadu sakariem. Šī universālā iekārta apvieno lieljaudas daudzjoslu virziena LTE antenu, āra Wi‑Fi daudzvirzienu antenu un GPS antenu, un nodrošina vietu saderīgu Teltonika maršrutētāju uzstādīšanai IP67 korpusā. Tā atbalsta vairākus frekvenču diapazonus (0.694–0.96 / 1.7–2.2 / 2.2–2.7 GHz un 2.4–2.5 GHz), nodrošina vertikālu polarizāciju un maksimālo pastiprinājumu 6 dBi. Korpusa un savienotāju konstrukcija ļauj tiešu PoE/LAN savienojumu tīkla ierīcēm un vienkāršo izvietošanu āra un iekštelpu tīkla vidē.

Priekšrocības

QuMax antena piedāvā apvienotu funkcionalitāti vienā korpusā: virziena LTE veiktspēju paplašinātam diapazonam, integrētu Wi‑Fi daudzvirzienu pārklājumu un GPS atbalstu, samazinot nepieciešamību pēc vairākām atsevišķām antenām. Tās daudzjoslu konstrukcija aptver zemās un vidējās mobilo sakaru frekvences, kā arī 2.4 GHz Wi‑Fi joslu, nodrošinot savietojamību ar plašu bezvadu izvietojumu klāstu. Izstrādāta, lai pieņemtu saderīgus Teltonika maršrutētājus IP67 klases korpusā, iekārta ir piemērota rūpnieciskām fiksētām instalācijām, kur nepieciešama aizsardzība pret laikapstākļiem un kabeļu konsolidācija. Vertikālā polarizācija un 6 dBi maksimālais pastiprinājums palīdz uzlabot signāla virzienu un savienojuma stabilitāti lielākos attālumos.

Piemērots

• Punkts-punkts un punkts-daudzpunktu liela attāluma bezvadu sakariem
• Fiksētām āra instalācijām, kam nepieciešams laikapstākļu izturīgs aprīkojums
• Izvietojumiem, kas apvieno LTE mugurkaula savienojumu, Wi‑Fi pārklājumu un GPS pozicionēšanu
• Rūpnieciskām un attālām vietām, kur maršrutētājs (Teltonika RUT956/RUT955/RUT906) ir uzstādīts korpusā

Galvenās specifikācijas

• Frekvenču joslas: 0.694–0.96 / 1.7–2.2 / 2.2–2.7 GHz un 2.4–2.5 GHz
• Maksimālais antenas pastiprinājums: 6 dBi
• Polarizācija: vertikāla
• Savienojamība: PoE/LAN saskarne integrētajām ierīcēm
• Fiziskie izmēri: 272 × 96 × 276 mm
• Svars: 1.8 kg
• Krāsa: balta
• Integrētie komponenti: virziena LTE antena, āra Wi‑Fi daudzvirzienu antena, GPS antena

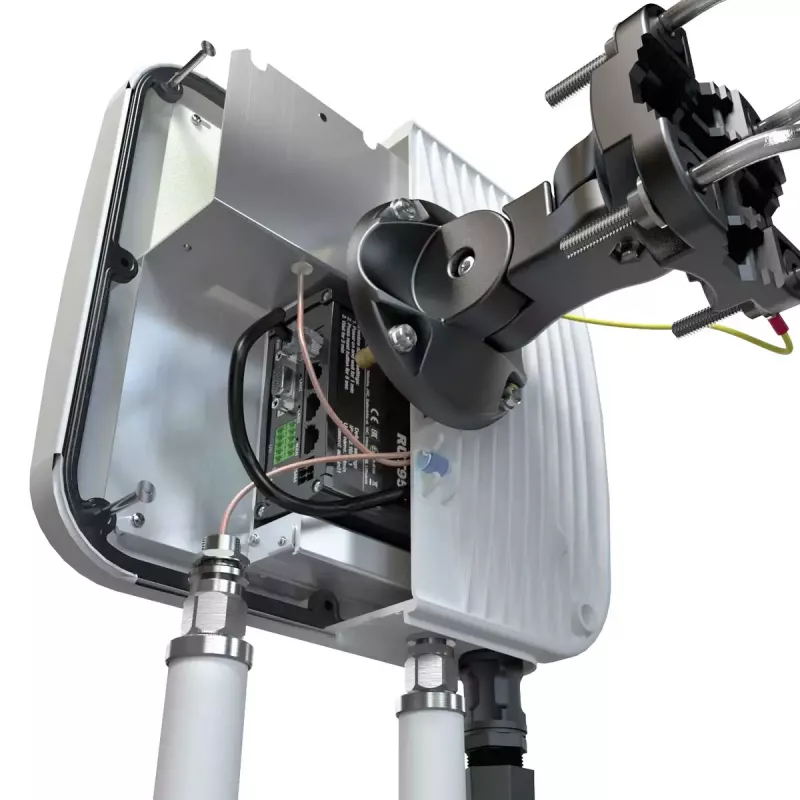

• Korpuss: paredzēts saderīgu maršrutētāju pieņemšanai IP67 korpusā (maršrutētājs jāiegādājas atsevišķi)

Kā lietot

Uzstādiet antenu uz piemērota masta vai sienas kronšteina, vēršot to pret attālo bāzes staciju vai savienojuma galapunktu, lai maksimāli izmantotu virziena veiktspēju. Uzstādiet saderīgo maršrutētāja modeli antenas korpusā saskaņā ar maršrutētāja ražotāja norādījumiem un pārliecinieties, ka IP67 blīves ir pareizi aizvērtas. Pievienojiet maršrutētāju vai tīkla ierīci, izmantojot PoE/LAN, lai nodrošinātu gan datu pārraidi, gan strāvas padevi, ja tiek atbalstīts. Precīzi noregulējiet vērsumu un pārbaudiet savienojuma rādītājus nodošanas ekspluatācijā laikā, lai sasniegtu vislabāko signāla līmeni un stabilitāti.

Ieteikumi

Izvēlieties paaugstinātu uzstādīšanas vietu ar skaidru redzamības līniju uz attālo vietu, lai izmantotu antenas virziena īpašības. Pirms uzstādīšanas pārbaudiet savietojamību ar paredzēto maršrutētāja modeli un ievērojiet vietējos noteikumus par āra antenu izvietošanu un zemēšanu. Lai uzlabotu Wi‑Fi pārklājumu, plānojot iekštelpu vai tuvumā esošo pārklājumu, ņemiet vērā integrētās daudzvirzienu antenas starojuma diagrammu.
