Virziena tīkla antena QuWireless QuMax A360M — virziena PoE/LAN antena, 0.694–2.7 GHz joslas, 4–6 dBi pastiprinājums, vertikālā polarizācija

QuWireless QuMax A360M ir virziena tīkla antena, kas paredzēta PoE/LAN savienojumam un fokusētam bezvadu pārklājumam. Tā atbalsta vairākus frekvenču diapazonus — 0.694–0.96 GHz, 1.7–2.2 GHz, 2.2–2.7 GHz un 2.4–2.5 GHz joslu — un nodrošina vertikālu polarizāciju ar pastiprinājuma līmeņiem līdz 6 dBi. Kompaktais korpuss (272×96×276 mm) ietver IP67 klases āra korpusu ar vietu saderīgu maršrutētāru uzstādīšanai un ietver RJ-45 LAN kabeli vienkāršai integrācijai PoE/LAN izvietojumos. Antena ir paredzēta stacionārām āra instalācijām, kur nepieciešama virziena signāla koncentrēšana un vairāku joslu atbalsts.

Priekšrocības

QuMax A360M apvieno vairāku joslu atbalstu ar virziena veiktspēju, nodrošinot stabilu savienojumu LTE un 2.4 GHz Wi‑Fi joslās vienā, laikapstākļiem izturīgā ierīcē. Vertikālā polarizācija un izvēlamie pastiprinājuma līmeņi optimizē signāla uztveršanu un pārraidi tālsatiksmes posmos. Iekļauts RJ-45 LAN kabelis un speciāls korpuss uzstādītāja aprīkojumam vienkāršo izvietošanu un samazina ārējos kabeļu posmus. Tā kompaktie izmēri un izturīgā konstrukcija ir piemērota rūpnieciskām un āra vidēm, kur nepieciešama izturīga, fokusēta antena.

Piemērots

• Punkts-punkts posmiem un tālsatiksmes savienojumiem ar mobilo sakaru bāzes stacijām
• Fokusētam pārklājumam āra Wi‑Fi vai kombinētai LTE/Wi‑Fi piekļuvei
• Stacionārām āra instalācijām rūpnieciskos, komerciālos vai lauku objektos
• Izvietojumiem, kur nepieciešama PoE/LAN savienojamība ar integrētu korpusu kompaktam risinājumam

Galvenās specifikācijas

• Frekvenču pārklājums: 0.694–0.96 GHz, 1.7–2.2 GHz, 2.2–2.7 GHz, 2.4–2.5 GHz
• Pastiprinājums: 4 dBi un 6 dBi (maksimālais 6 dBi)
• Polarizācija: vertikāla
• Savienojums: PoE/LAN gatavs, ietver RJ-45 LAN kabeli

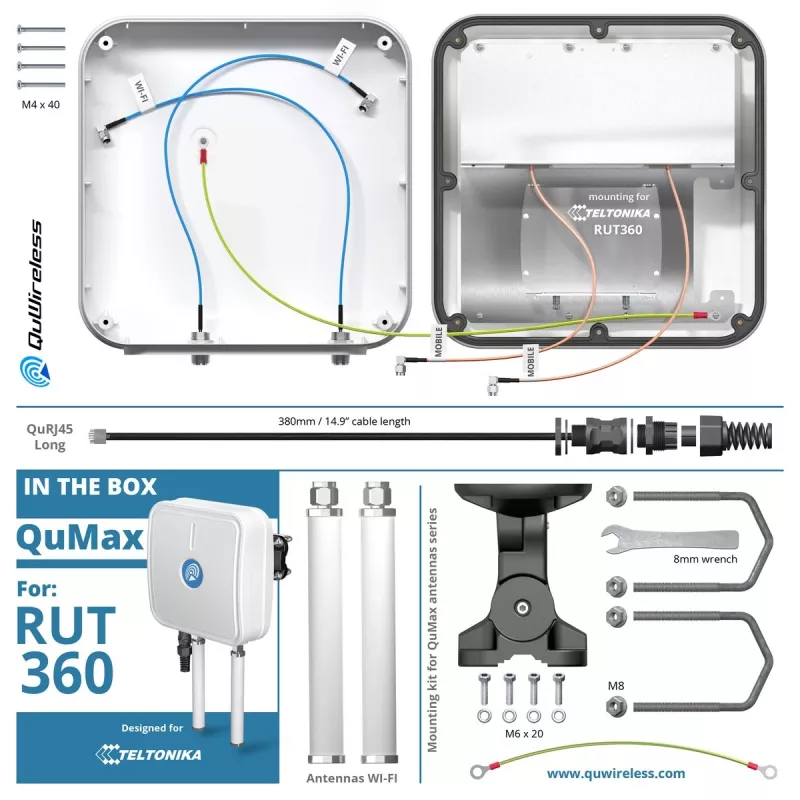

• Korpuss: āra klases korpuss ar vietu uzstādītāja maršrutētājam (IP67 klases dizaina mērķis)
• Izmēri: 272 × 96 × 276 mm

Lietošana

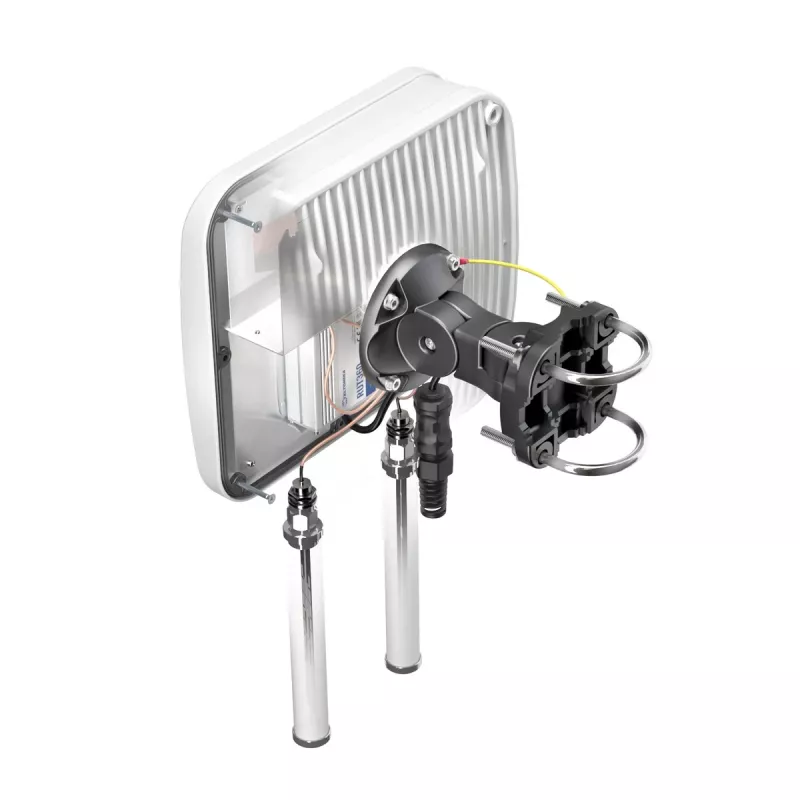

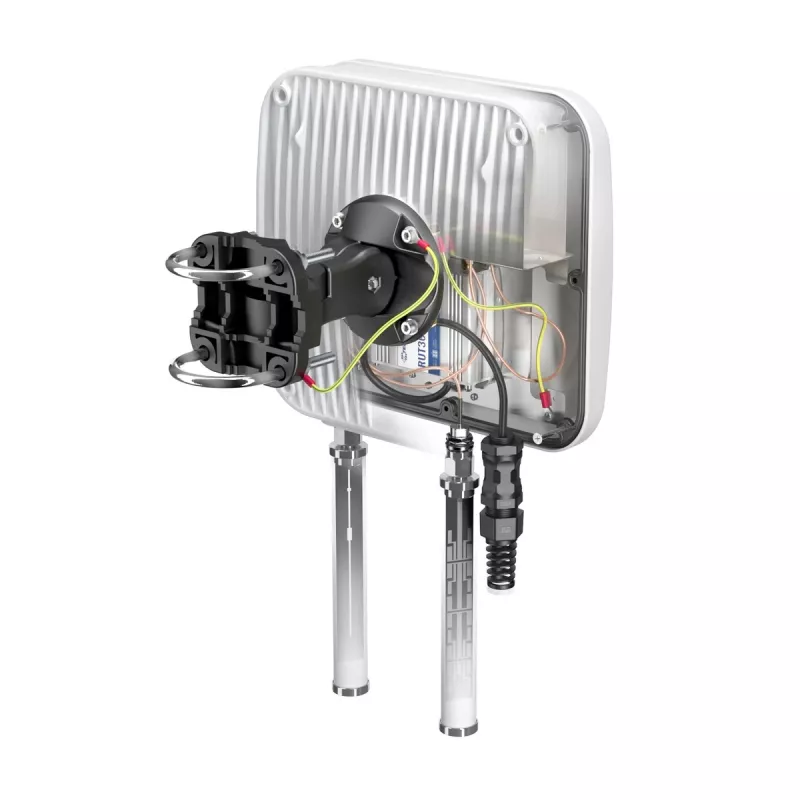

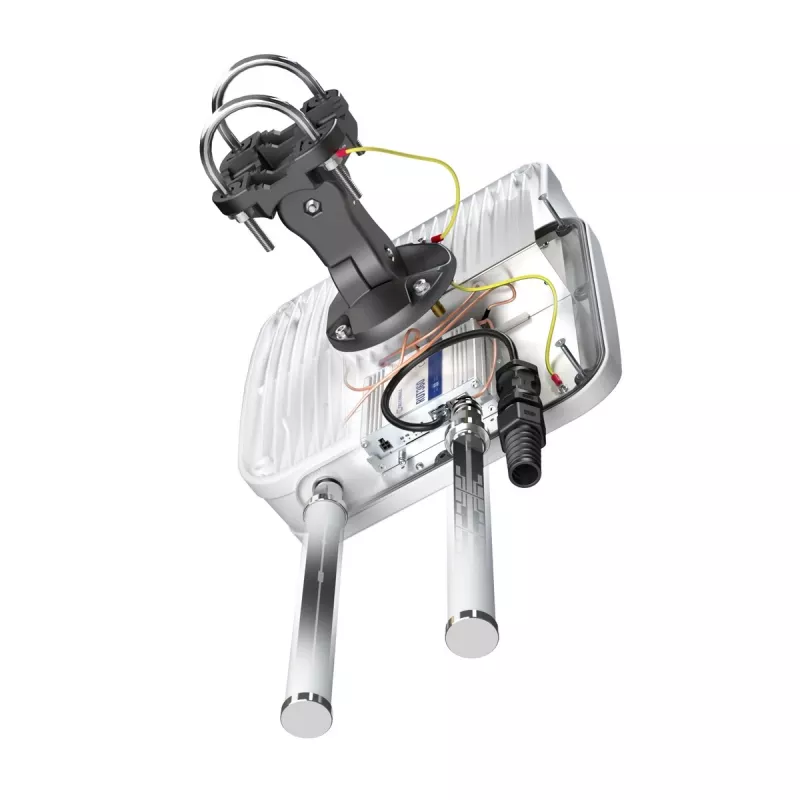

Uzstādiet QuMax A360M uz piemērota āra masta vai sienas kronšteina, vērstu pret mērķa bāzes staciju vai pārklājuma zonu, lai sasniegtu vēlamo virziena veiktspēju. Uzstādiet saderīgu tīkla aprīkojumu antenas korpusā, ievērojot maršrutētāja ražotāja norādījumus, nodrošinot pareizu IP67 klases korpusa blīvējumu. Savienojiet antenu ar tīklu, izmantojot piegādāto RJ-45 LAN kabeli, un nodrošiniet barošanu caur Ethernet, ja atbalstīts. Noregulējiet virzienu un pacēlumu, lai optimizētu signāla stiprumu, un pārbaudiet savienojumu ar maršrutētāju vai uzraudzības rīkiem.

Ieteikumi

Visdrošākajiem tālsatiksmes posmiem pirms uzstādīšanas veiciet vietas apsekojumu, lai noteiktu redzamības līniju un optimālo mērķēšanu. Izmantojiet laikapstākļiem izturīgas kabeļu blīves un pēc montāžas pārbaudiet visas blīves, lai saglabātu āra klases aizsardzību. Ievietojot maršrutētāju korpusā, nodrošiniet atbilstošu ventilāciju un ievērojiet maršrutētāja uzstādīšanas norādījumus. Regulāri pārbaudiet stiprinājumus un savienojumus attiecībā uz koroziju vai atslābšanu skarbos apstākļos.
