Virziena antena QuWireless QuMax XR All In

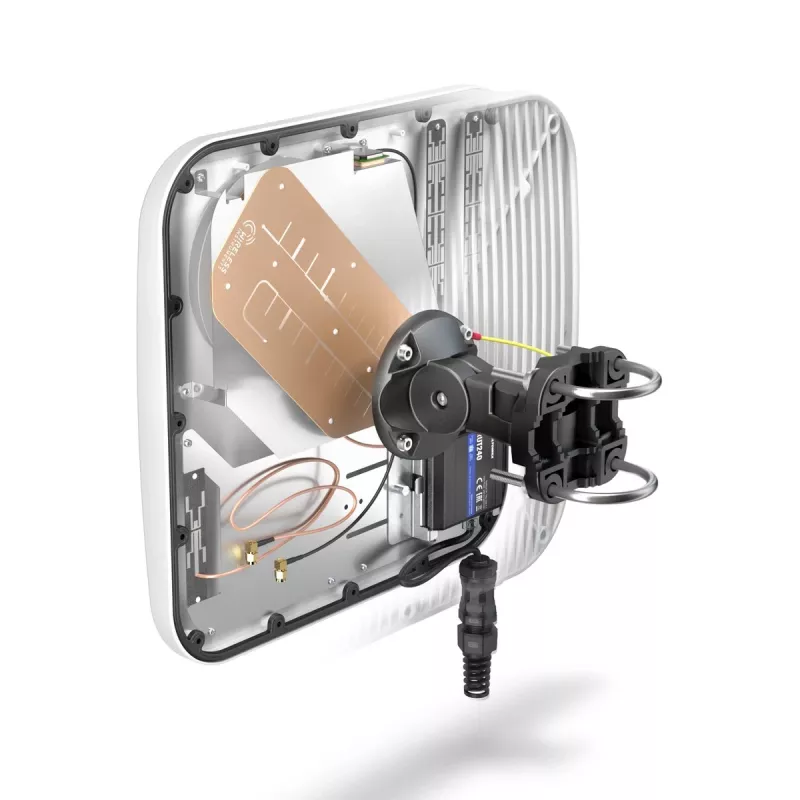

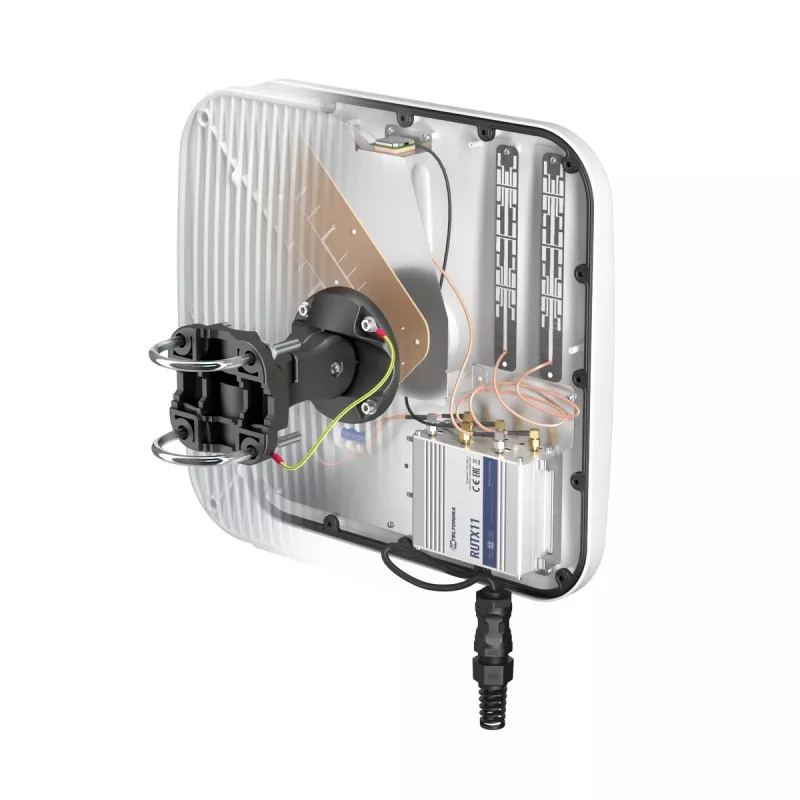

QuWireless QuMax XR All In ir integrēta āra daudzjoslu antena, kas apvieno augsta pastiprinājuma virziena LTE antenu ar iebūvētām visvirziena Wi‑Fi (2,4 / 5 GHz), Bluetooth un GPS antenām vienā IP67 korpusā. Korpuss ir izmērā piemērots Teltonika RUT sērijas maršrutētājiem (modeļi RUT200/240/241/950/951/955/956/X09/X11), un antena atbalsta plašu frekvenču diapazonu (0,694–0,96 / 1,7–2,2 / 2,2–2,7 GHz mobilajiem sakariem un 2,4–2,5 / 4,7–6 GHz Wi‑Fi) ar dubultu polarizāciju un 7 dBi virziena LTE pastiprinājumu.

Priekšrocības

Integrētā konstrukcija samazina ārējo kabeļu daudzumu un vienkāršo uzstādīšanu, apvienojot virziena LTE, divjoslu visvirziena Wi‑Fi, Bluetooth un GPS vienā pret laikapstākļiem aizsargātā vienībā. Divkāršā polarizācija un vairākjoslu pārklājums nodrošina saderību ar daudziem mobilajiem un Wi‑Fi izvietojumiem, savukārt iebūvētā vieta Teltonika RUT maršrutētājiem ļauj veidot kompaktu, aizsargātu fiksētu instalāciju. PoE/LAN savienotāja opcija atvieglo strāvas un datu piegādi korpusā ievietotajam maršrutētājam.

Piemērots

• Fiksētiem tālsatiksmes mobilajiem savienojumiem ar attālām bāzes stacijām
• Āra Wi‑Fi pārklājumam, izmantojot 2,4 GHz un 5 GHz joslas
• Industriālām vai attālām vietām, kur nepieciešama kompakta, pret laika apstākļiem izturīga maršrutētāja instalācija
• Lietojumiem, kur līdzās mobilajiem sakariem un Wi‑Fi nepieciešami arī GPS un Bluetooth signāli

Galvenās specifikācijas

• Modelis: QuWireless QuMax XR All In (MPN: AXRA)
• LTE virziena pastiprinājums: 7 dBi
• Frekvenču diapazoni: 0,694–0,96 / 1,7–2,2 / 2,2–2,7 GHz (mobilajiem sakariem); 2,4–2,5 / 4,7–6 GHz (Wi‑Fi)
• Polarizācija: divkāršā polarizācija
• Savienotāja veids: PoE / LAN
• Korpusa aizsardzības klase: IP67
• Izmēri: 392 mm × 99 mm × 392 mm
• Ražots Polijā

Lietošanas norādījumi

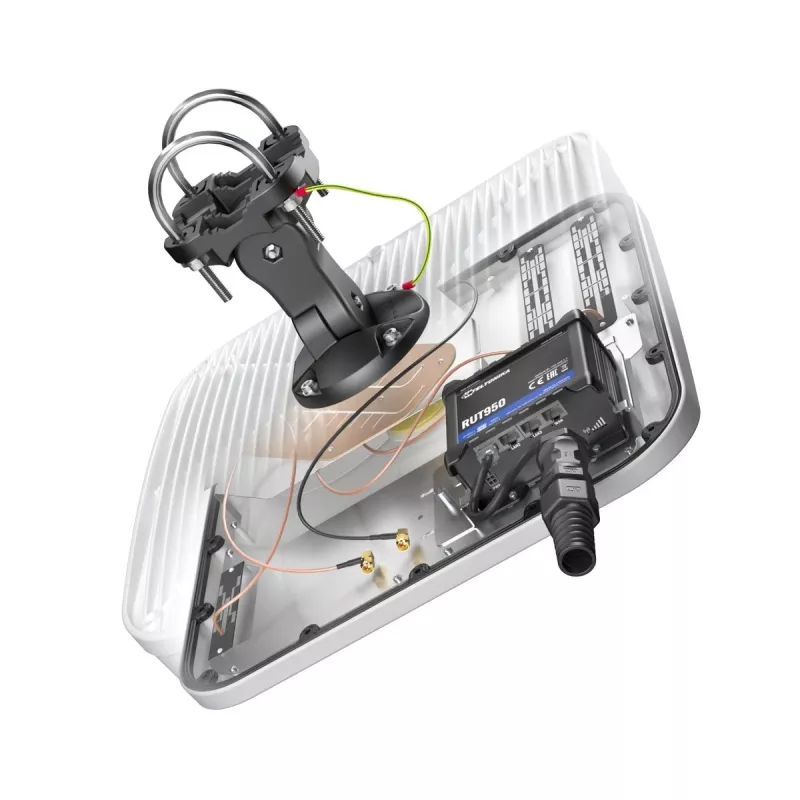

Uzstādiet QuMax XR All In uz piemērota āra masta vai sienas, izmantojot pret koroziju izturīgus stiprinājumus, un vērsiet virziena LTE paneli pret mērķa bāzes staciju vislabākajai uztveršanai. Ievietojiet saderīgu Teltonika RUT sērijas maršrutētāju korpusā, ievērojot maršrutētāja ražotāja montāžas instrukcijas, pievienojiet antenas kabeļus maršrutētāja antenas portiem un, ja tiek atbalstīts, nodrošiniet strāvu/datus caur PoE/LAN savienotāju. Pārliecinieties, ka kabeļu blīvslēgi ir pievilkti un blīves ir neskartas, lai saglabātu IP67 aizsardzību.

Ieteikumi

Optimālai LTE veiktspējai vērsiet virziena paneli pret tuvāko spēcīgāko mobilo sakaru torni un pirms galīgās pievilkšanas pārbaudiet signāla līmeņus vairākās pozīcijās. Ārējām līnijām izmantojiet ekranētus, laika apstākļiem piemērotus Ethernet un antenas kabeļus un ievērojiet vietējos noteikumus mastu un jumta uzstādīšanai. Periodiski pārbaudiet blīves un savienotājus, lai uzturētu aizsardzību pret laikapstākļiem un signāla kvalitāti.
