Virziena antena QuWireless AXR12

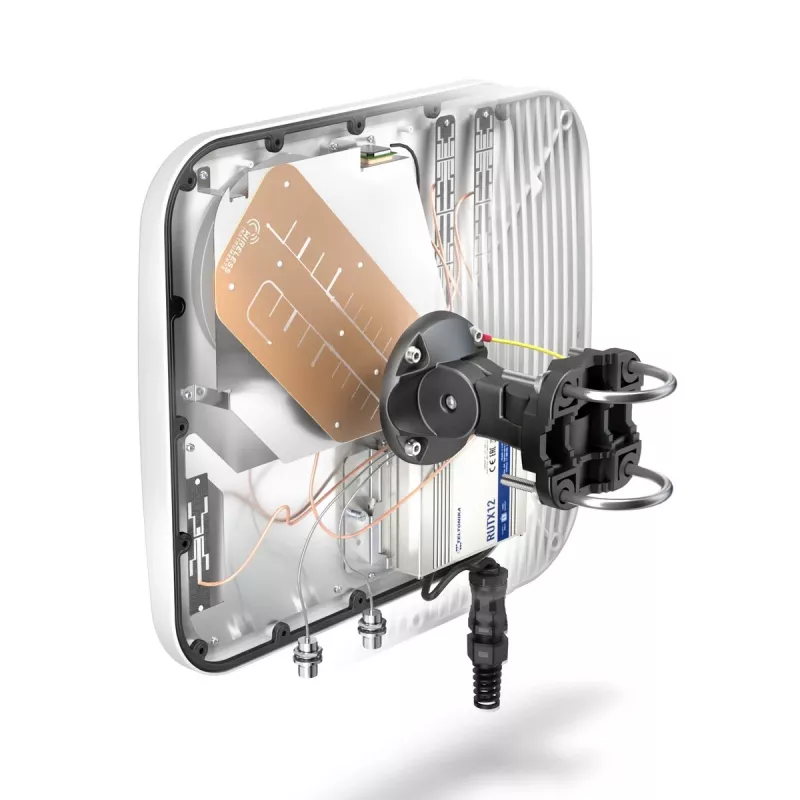

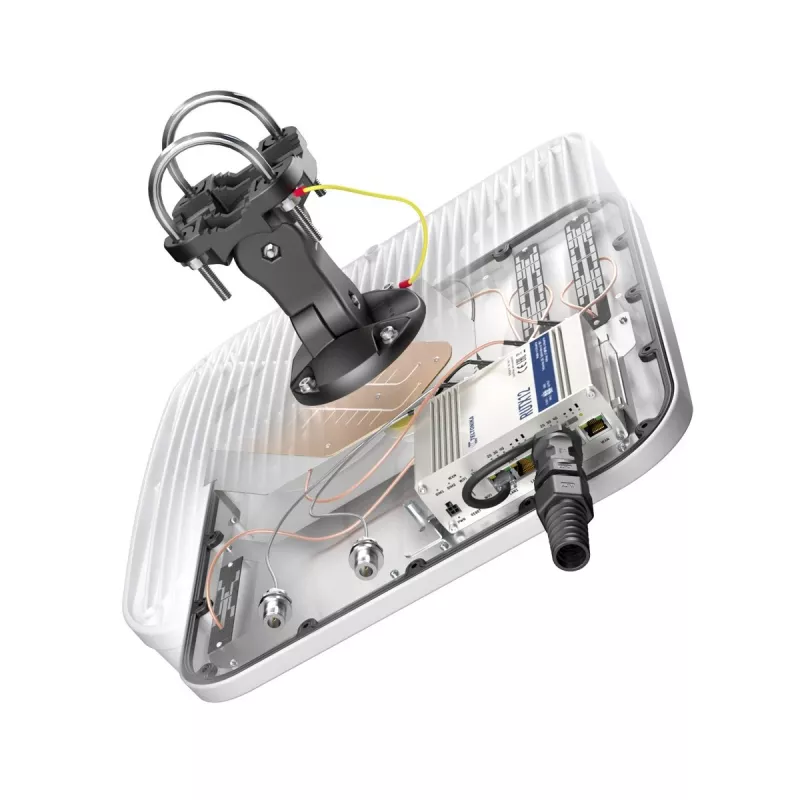

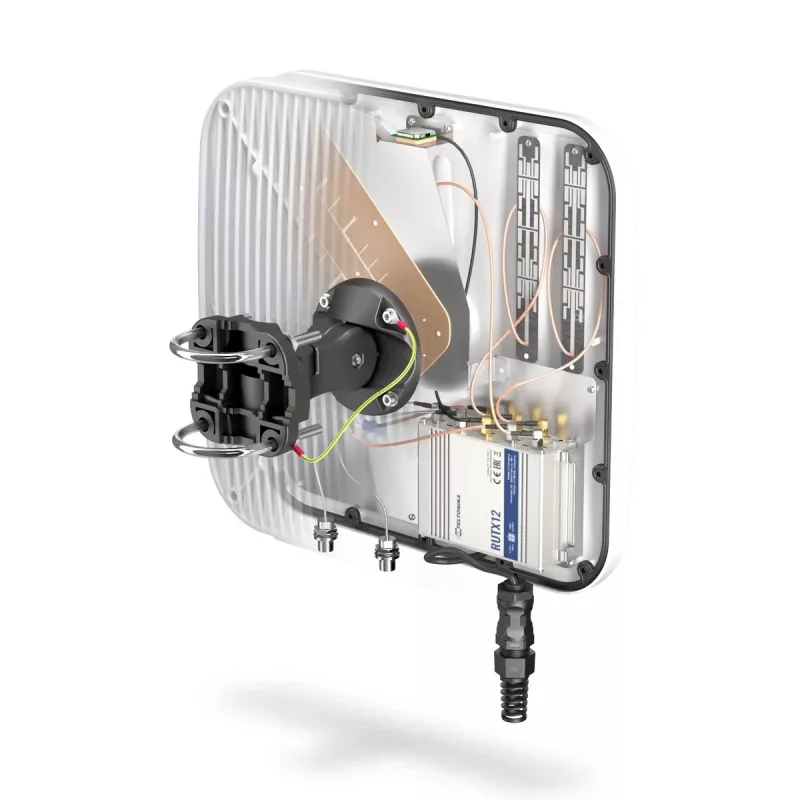

QuMax XR2 ir divvirzienu LTE paplašinātā diapazona antenu komplekts, kas sastāv no divām atsevišķām antenām, kuras paredzētas savienošanai ar divām dažādām LTE bāzes stacijām vai ar to pašu staciju palielinātai caurlaidspējai. Galvenajā antenā ir iebūvētas divjoslu Wi‑Fi, GPS un Bluetooth antenas, divi N veida sievišķie savienotāji otrajai LTE antenai un vieta RUTX12 maršrutētāja uzstādīšanai korpusā. Sekundārā ierīce ir kompakta virziena LTE paplašinātā diapazona antena. Komplekts ir paredzēts tālsatiksmes LTE savienojumiem un atbalsta tādas konfigurācijas kā slodzes sadale un nesējfrekvenču apvienošana, kad tas ir savienots ar divām bāzes stacijām.

Priekšrocības

QuMax XR2 nodrošina paplašinātu LTE uztveršanas un pārraides diapazonu ar divu antenu divvirzienu iespējām, integrētām vairāku tehnoloģiju antenām (Wi‑Fi divjoslu, GPS, Bluetooth) galvenajā korpusā un iespēju ievietot RUTX12 maršrutētāju kompaktai uzstādīšanai. Tās konstrukcija ļauj izveidot savienojumu ar divām atsevišķām bāzes stacijām, lai optimizētu caurlaidspēju un iespējotu slodzes sadali un nesējfrekvenču apvienošanu.

Piemērots

• tālsatiksmes LTE sakariem ar attālām bāzes stacijām
• uzstādīšanai, kur nepieciešams vienlaicīgs savienojums ar divām LTE bāzes stacijām
• iestatījumiem, kam vajadzīgs apvienots LTE un lokālais Wi‑Fi, GPS vai Bluetooth
• vidēm, kur priekšroka tiek dota integrētam maršrutētājam (RUTX12) antenas korpusā

Galvenās specifikācijas

• Frekvenču josla: 0,6 – 2,7 GHz
• Maksimālais antenas pastiprinājums: 7 dBi
• Polarizācija: duālā polarizācija
• VSWR: 1,7 – 2
• Savienotāji: 2 × N sievišķie LTE (galvenajai antenai), kā arī integrētās Wi‑Fi/GPS/Bluetooth antenas
• Svars: 1,8 kg
• Krāsa: balta
• Izmēri (galvenās/sekundārās kombinētās uzstādīšanas atsauce): 272 × 276 × 96 mm (vienas antenas nospiedums)

Lietošana

Uzstādiet abas antenas atbilstoši vietas plānojumam, lai nodrošinātu optimālu redzamības līniju uz mērķa LTE bāzes stacijām. Savienojiet galvenās antenas N sievišķos savienotājus ar LTE modemu vai sekundāro antenu atbilstoši prasībām; uzstādiet RUTX12 maršrutētāju galvenajā korpusā, ja nepieciešams kompakts integrēts risinājums. Konfigurējiet LTE modemu vai maršrutētāju, lai izmantotu abas antenas ieejas, un, ja tiek atbalstīts, iespējojiet slodzes sadali vai nesējfrekvenču apvienošanu, lai sadalītu datplūsmu starp bāzes stacijām.

Ieteikumi

Novietojiet antenas uz izturīgiem mastiem vai sienas stiprinājumiem ar skaidru ekspozīciju vēlamo bāzes staciju virzienā, nodrošiniet pareizu zemējumu un ievērojiet vietējos noteikumus par antenu uzstādīšanu. Lai sasniegtu vislabāko veiktspēju, veiciet RF vietas izpēti, lai noteiktu optimālo azimutu un pacēlumu, un izmantojiet augstas kvalitātes koaksiālos kabeļus, lai samazinātu zudumus starp antenu un maršrutētāju/modemu.
