Directional antenna QuWireless AX12M

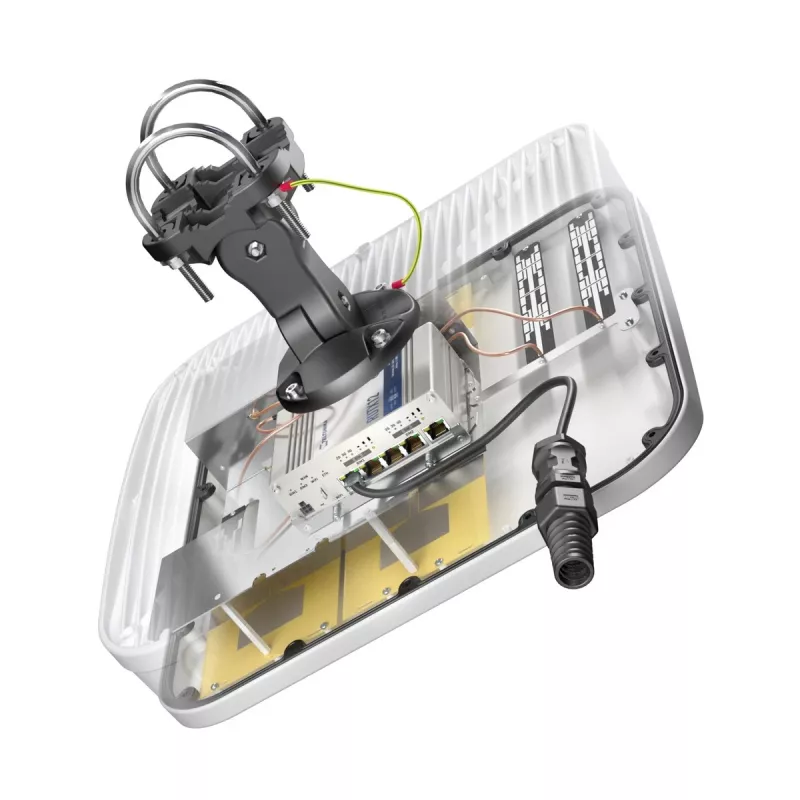

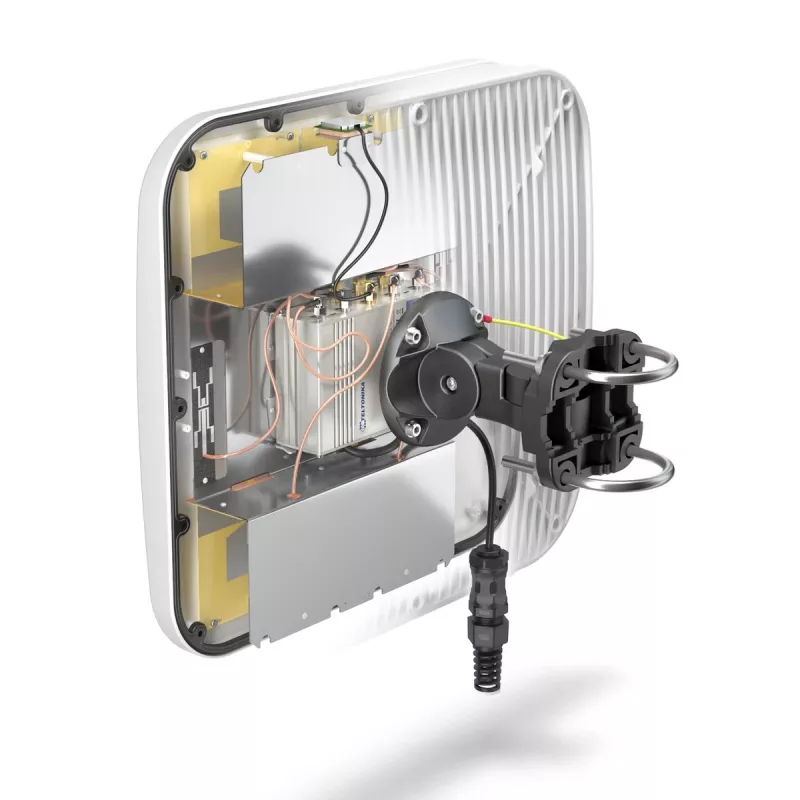

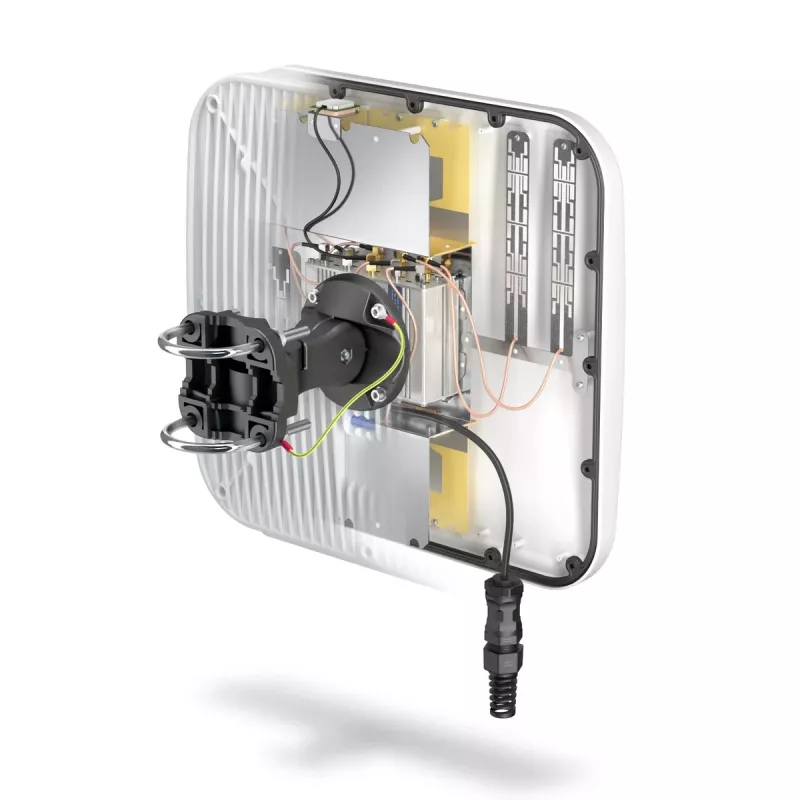

QuWireless AX12M ir virziena daudzjoslu antenu sistēma, kas apvieno LTE MIMO iespējas ar integrētu Wi‑Fi, GPS un Bluetooth uztveršanu. Ar maksimālo pastiprinājumu 6 dBi un vertikālo polarizāciju tā aptver plašu mobilo un bezvadu frekvenču diapazonu (0,694–0,96 / 1,7–2,2 / 2,2–2,7; 2,4–2,5 / 4,7–6 GHz), lai nodrošinātu uzlabotu savienojuma veiktspēju āra instalācijās. Ierīce tiek piegādāta laikapstākļiem izturīgā korpusā ar izmēriem 392 mm (platums un dziļums) un 99 mm (augstums), un tā ir paredzēta lietošanai ar PoE/LAN savienojumiem. Antenas komplekts pieļauj Teltonika RUTX12 vai RUTX14 maršrutētāju uzstādīšanu korpusa iekšpusē, veidojot integrētu “viss vienā” risinājumu mobilajiem un fiksētajiem tīkla izvietojumiem.

Priekšrocības

AX12M integrē MIMO 4x4 daudzjoslu LTE virziena elementus kopā ar divjoslu Wi‑Fi visvirziena elementiem, kā arī GPS un Bluetooth uztveršanu, samazinot nepieciešamību pēc vairākām atsevišķām antenām un vienkāršojot āra izvietošanu. Tās daudzjoslu pārklājums nodrošina savietojamību ar daudzām mobilo sakaru un bezvadu joslām, savukārt 6 dBi pastiprinājums uzlabo virziena savienojuma kvalitāti. Korpuss ļauj iekšpusē uzstādīt saderīgu maršrutētāju, nodrošinot kompaktu, laikapstākļiem izturīgu iepakojumu, kas piemērots rūpnieciskiem, videonovērošanas (CCTV) un piekļuves punktu lietojumiem.

Piemērots

• Āra mobilo sakaru savienojamībai mobilajām un fiksētajām instalācijām
• Rūpniecisku un attālu vietņu interneta piekļuvei
• Videonovērošanas (CCTV) un pārraudzības maģistrālo kanālu savienojumiem
• Publiskajiem piekļuves punktiem un norises vietu bezvadu pārklājumam
• Instalācijām, kur nepieciešams integrēts maršrutētāja un antenas korpuss

Galvenās specifikācijas

• Frekvenču pārklājums: 0,694–0,96 / 1,7–2,2 / 2,2–2,7; 2,4–2,5 / 4,7–6 GHz
• Antenas pastiprinājums: līdz 6 dBi
• Polarizācija: vertikālā
• Integrētie antenu tipi: LTE MIMO virziena (4x), Wi‑Fi divjoslu visvirziena, GPS, Bluetooth

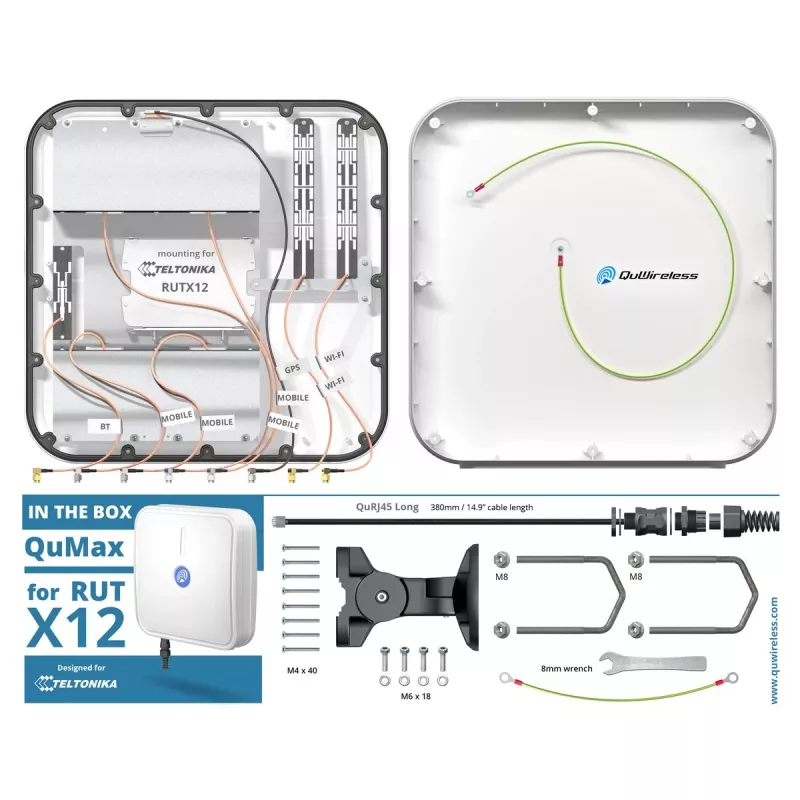

• Atbalsta saderīgu maršrutētāju iekšēju uzstādīšanu (paredzēts Teltonika RUTX12/RUTX14)
• PoE/LAN savienojamības atbalsts
• Izmēri (aptuveni): 392 mm platums × 392 mm dziļums × 99 mm augstums
• Krāsa: balta
• Svars: 3,7 kg

Lietošana

Uzstādiet AX12M piemērotā āra vietā ar skaidru redzamības līniju uz mērķa mobilo vai Wi‑Fi infrastruktūru. Uzstādiet saderīgo maršrutētāju korpusā, ievērojot ražotāja norādījumus par ierīces nostiprināšanu un PoE/LAN kabeļu ievilkšanu caur laikapstākļu drošajām ievades vietām. Pievienojiet LTE modema SMA vadus vai MIMO savienojumus atbilstoši prasībām un pievienojiet ārējos savienotājus GPS vai Bluetooth antenām, ja nepieciešams. Pārliecinieties, ka kabeļu blīves un starplikas ir cieši pievilktas, lai saglabātu korpusa laikapstākļu izturību. Pēc uzstādīšanas pārbaudiet signāla līmeņus un regulējiet orientāciju, lai optimizētu virziena LTE veiktspēju.

Ieteikumi

Lai sasniegtu labākos rezultātus, novietojiet antenu paaugstinātās vietās un izvairieties no šķēršļiem. Ja lietojat kopā ar saderīgu maršrutētāju, kas uzstādīts korpusā, pārbaudiet, vai maršrutētāja antenas savienojumi atbilst AX12M savienotāju izkārtojumam un vai visas starplikas ir pareizi pievilktas, lai saglabātu aizsardzību pret laikapstākļiem. Periodiski pārbaudiet, vai skarbos āra apstākļos savienotājiem un stiprinājumu daļām nav korozijas vai atslābuma.
