WAGO 2016-1204 4-dzīslu caurplūdes spaiļu bloks, 800 V, 57 A, 16 mm², pelēks, DIN sliedes stiprinājums

WAGO 2016-1204 ir augstas kvalitātes 4-dzīslu caurplūdes spaiļu bloks, kas paredzēts uzticamiem un bezapkopes elektriskiem savienojumiem. Izmantojot inovatīvo Push-in CAGE CLAMP® savienojuma tehnoloģiju, tas nodrošina ātru un bezinstrumentu vadu pievienošanu cietiem un smalkdzīslu vadiem līdz 16 mm² (6 AWG). Nominālais spriegums 800 V un strāva 57 A, šis spaiļu bloks ir ideāli piemērots rūpnieciskajiem vadības paneļiem, ēku automatizācijai un elektroenerģijas sadales sistēmām. Tā kompaktais dizains (12 mm platums) ietaupa vērtīgu vietu uz DIN sliedes, vienlaikus nodrošinot līdz 4 savienojuma punktiem vienā līmenī.

Priekšrocības

Push-in CAGE CLAMP® tehnoloģija ļauj tieši ievietot cietos vadus bez instrumentiem, samazinot uzstādīšanas laiku līdz pat 50%. Priekšējā pieslēguma dizains vienkāršo piekļuvi un apkopi. Poliamīda (PA) korpuss nodrošina lielisku izolāciju un izturību pret vides ietekmi, ar darba temperatūras diapazonu no -35 °C līdz +85 °C. Nominālais impulsa spriegums 8 kV garantē drošību augstu pārspriegumu vidē.

Piemērots

• Rūpnieciskie vadības skapji un sadales iekārtas
• Ēku automatizācijas sistēmas (HVAC, apgaismojums, drošība)
• Elektroenerģijas sadales un sadales kārbas
• Mašīnbūve un rūpnīcu automatizācija
• Atjaunojamās enerģijas iekārtas (saules, vēja)

Galvenie tehniskie parametri

• Dzīslu skaits: 4
• Savienojuma tehnoloģija: Push-in CAGE CLAMP®
• Stiprinājuma veids: DIN sliede (TS 35)
• Nominālais spriegums (EN): 800 V
• Nominālā strāva (EN): 57 A
• Nominālais impulsa spriegums: 8 kV
• Cieto vadu izmērs: 0,5 ... 16 mm² / 20 ... 6 AWG
• Smalkdzīslu vadu izmērs: 0,5 ... 16 mm² / 20 ... 6 AWG
• Noņemšanas garums: 25 ... 27 mm (0,98 ... 1,06 collas)
• Izolācijas materiāls: Poliamīds (PA)
• Krāsa: Pelēka
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Savienojuma punktu skaits: 4
• Vadu pievienošanas veids: Priekšējais pieslēgums
• Darba temperatūra: -35 ... +85 °C

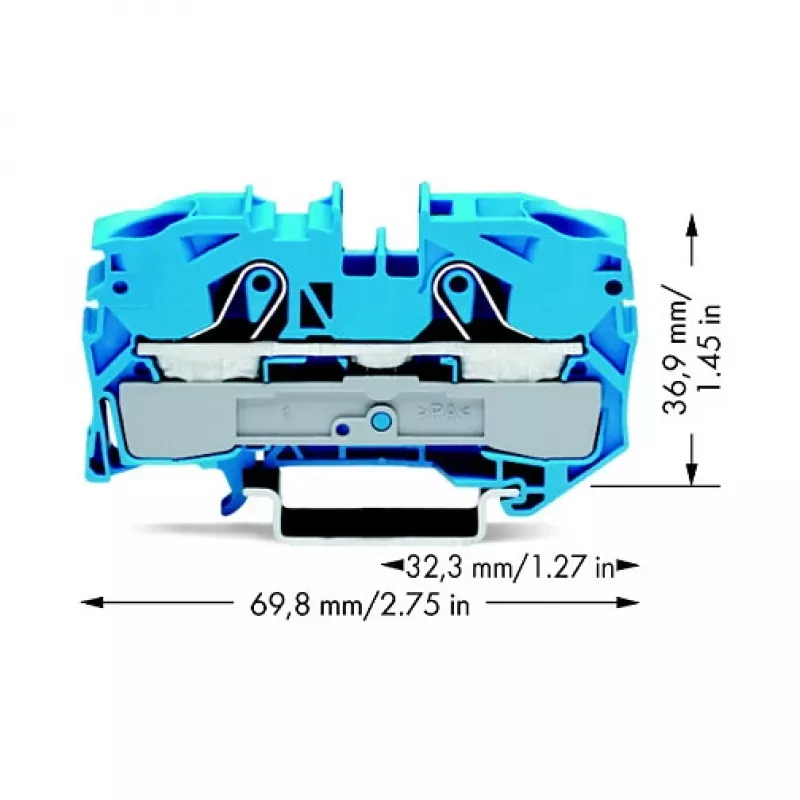

• Izmēri (P x A x D): 12 mm x 69,8 mm x 36,9 mm

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet kopā ar WAGO marķēšanas sloksnēm un gala plāksnēm. Pārliecinieties, ka noņemšanas garums ir 25-27 mm, lai nodrošinātu drošus savienojumus. Piemērots lietošanai tikai ar vara vadiem. Vienmēr ievērojiet vietējos elektriskos kodeksus un standartus.
