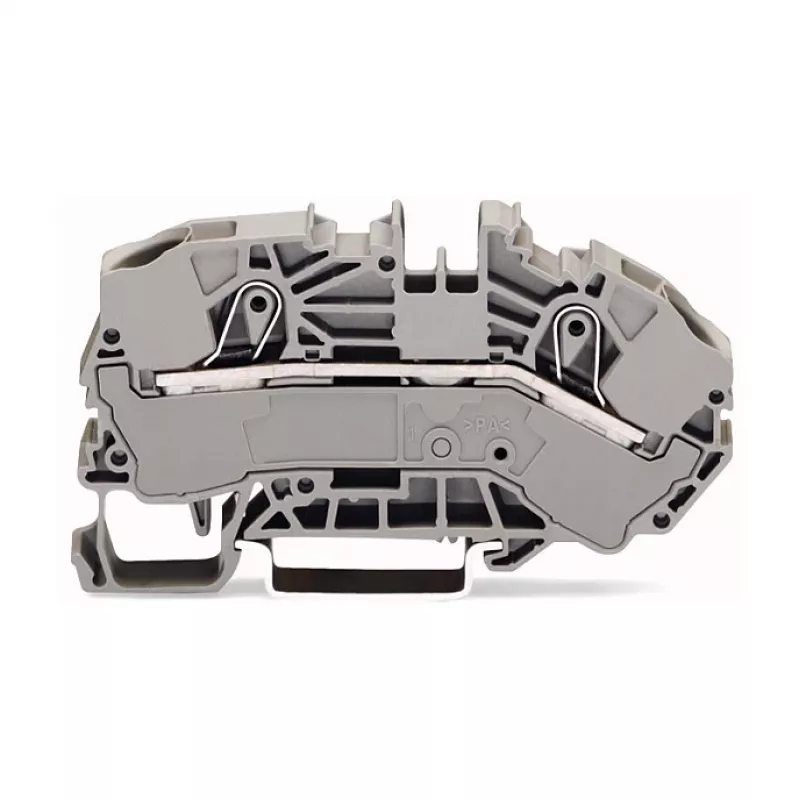

WAGO 2016-7601 Caurplūdes spaiļu bloks, 2-vadītāju, 16 mm², 800 V, pelēks

WAGO 2016-7601 ir augstas kvalitātes caurplūdes spaiļu bloks, kas paredzēts uzticamiem un bezapkopes elektriskiem savienojumiem. Ar kompaktu dizainu un iespiežamo aktivāciju tas nodrošina ātru un drošu vadu pieslēgšanu rūpnieciskām lietojumprogrammām. Nominālais spriegums 800 V un strāva 76 A padara šo spaiļu bloku piemērotu plašam enerģijas sadales un vadības sistēmu klāstam.

Priekšrocības

Iespiežamā CAGE CLAMP® tehnoloģija ļauj bez instrumentiem pieslēgt cietus un savītus vadus, ietaupot uzstādīšanas laiku. Kompaktais 12 mm platums nodrošina augsta blīvuma vadu izvietojumu uz DIN-35 sliedēm. Poliamīda korpuss nodrošina izcilu izolāciju un izturību skarbos apstākļos.

Piemērots

• Rūpnieciskie vadības paneļi
• Ēku automatizācija
• Enerģijas sadales sistēmas
• Mašīnu elektroinstalācija

Galvenās specifikācijas

• Vadītāju skaits: 2
• Savienojuma veids: CAGE CLAMP®
• Aktivācija: Iespiežama
• Nominālais šķērsgriezums: 16 mm² (AWG 6)
• Nominālais spriegums (EN): 800 V
• Nominālais impulsa spriegums: 8 kV
• Nominālā strāva (EN): 76 A
• Cieto vadu diapazons: 0,5 … 25 mm² / 20 … 4 AWG
• Savīto vadu diapazons: 0,5 … 16 mm² / 20 … 6 AWG
• Smalksavīto vadu diapazons: 0,5 … 16 mm² / 20 … 6 AWG
• Noņemšanas garums: 20 … 22 mm
• Montāžas veids: DIN-35 sliede
• Krāsa: Pelēks
• Izolācijas materiāls: Poliamīds (PA)
• Potenciālu skaits: 1
• Līmeņu skaits: 1
• Piesārņojuma pakāpe: 3
• Darba temperatūra: -35 … +85 °C

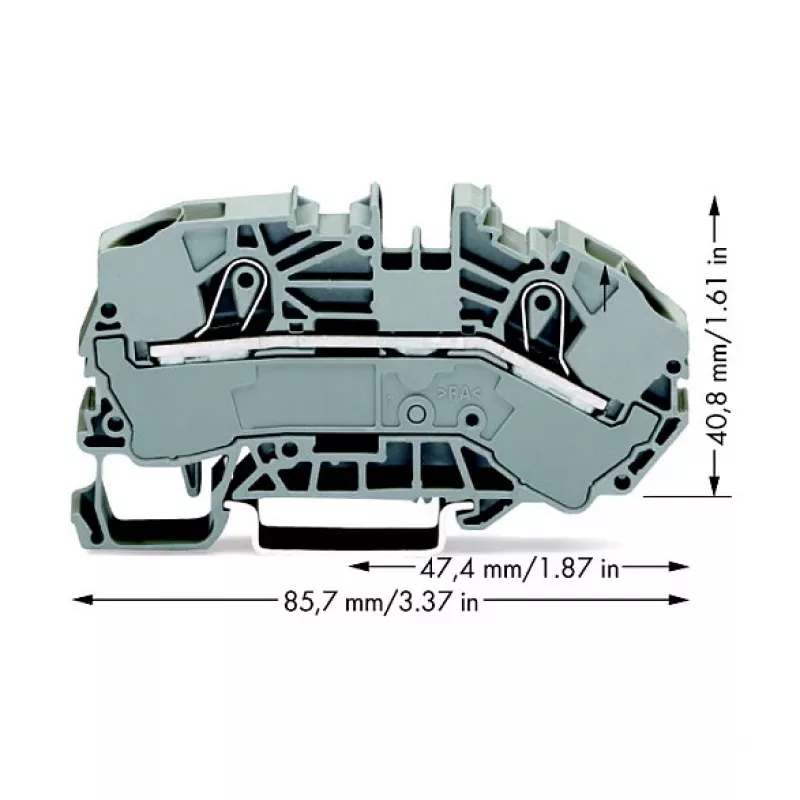

• Izmēri (P x A x D): 12 mm x 85,7 mm x 40,8 mm

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet kopā ar WAGO marķēšanas sloksnēm un piederumiem. Pārliecinieties par pareizu noņemšanas garumu un vadu ievietošanu drošiem savienojumiem.
