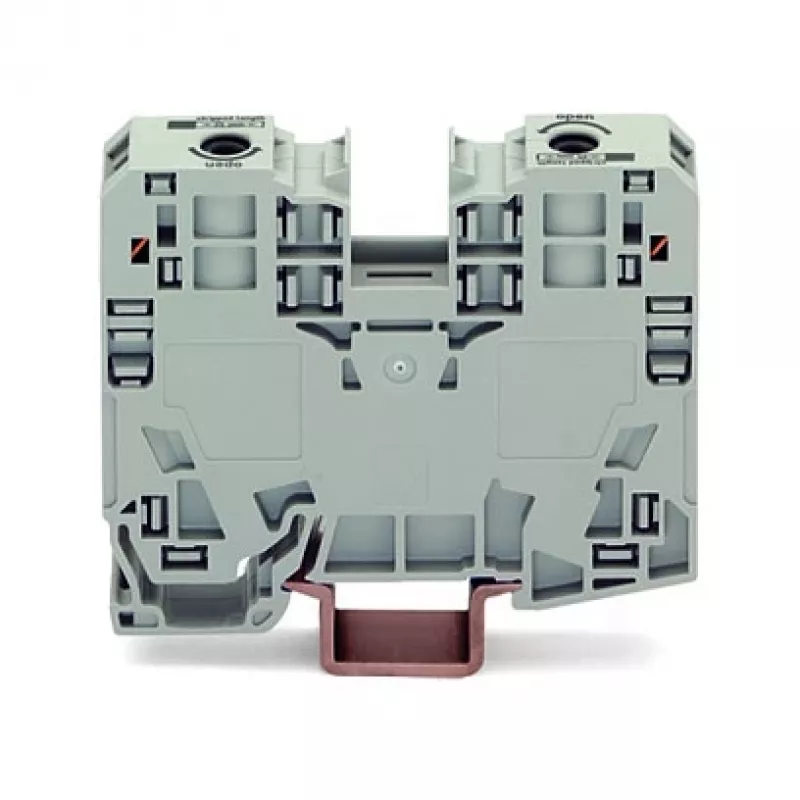

WAGO 285-135 2 vadu caurvada spaiļu bloks, 35 mm², CAGE CLAMP, pelēks

Šis WAGO 285-135 caurvada spaiļu bloks nodrošina izturīgu un uzticamu vadu savienošanas risinājumu prasīgiem rūpnieciskiem lietojumiem. Izstrādāts 2-vadu caurvada savienošanai ar nominālo šķērsgriezumu 35 mm², tas nodrošina drošu, bezapkopes savienojumu cietiem un smalkiem vadītājiem līdz 50 mm². CAGE CLAMP® savienojuma tehnoloģija garantē vibrācijas izturīgus, korozijas necaurlaidīgus savienojumus, padarot to par ideālu izvēli vadības skapjiem, mašīnām un elektroenerģijas sadales sistēmām.

Priekšrocības

CAGE CLAMP® mehānisms nodrošina ātru, bezinstrumentu vadu savienošanu, samazinot uzstādīšanas laiku un darbaspēka izmaksas. Tā kompaktā konstrukcija ietaupa vietu uz DIN sliedes, savukārt poliamīda izolācija nodrošina lieliskas elektriskās un termiskās īpašības. Ar nominālo spriegumu 1000 V un nominālo strāvu 125 A šis spaiļu bloks viegli apstrādā lieljaudas ķēdes. Tas ir arī apstiprināts Ex e lietojumiem (nominālā strāva 100 A) un atbilst stingriem starptautiskajiem standartiem, nodrošinot drošību un atbilstību sprādzienbīstamās vidēs.

Piemērots

• Vadības skapju vadu savienošanai un paneļu būvei
• Elektroenerģijas sadalei un motoru ķēdēm
• Ex e (paaugstinātas drošības) instalācijām
• Dzelzceļa un jūras lietojumiem (DNV GL apstiprināts)

Galvenās specifikācijas

• Savienojuma tehnoloģija: CAGE CLAMP®
• Vadītāju skaits: 2
• Potenciālu skaits: 1
• Nominālais šķērsgriezums: 35 mm²
• Vadītāju izmēri: cieti/smalki 10–50 mm² (8–1/0 AWG)
• Nominālais spriegums (III/3): 1000 V
• Nominālais impulsa spriegums (III/3): 8 kV
• Nominālā strāva: 125 A
• Nominālā strāva (Ex e II): 100 A
• Korpusa materiāls: poliamīds (PA)
• Krāsa: pelēka
• Montāža: DIN-35 sliede
• Piesārņojuma pakāpe: 3
• Noņemšanas garums: 28–30 mm
• Vadu savienošanas veids: priekšējā ieeja
• Apstiprinājumi: VDE, UL, CSA, GL, KEMA/KEUR, ATEX, IECEx, EAC, DNV GL

Ieteikumi

Lai iegūtu optimālu veiktspēju, izmantojiet skrūvgriezi ar asmens platumu 0,6 x 3,5 mm CAGE CLAMP® aktivizēšanai. Pārliecinieties, ka vadītājs ir noņemts līdz norādītajam garumam (28–30 mm) un ievietots pilnībā līdz atdurei. Šis spaiļu bloks ir piemērots tikai vara vadītājiem. Ex e lietojumiem ievērojiet īpašās uzstādīšanas vadlīnijas.
