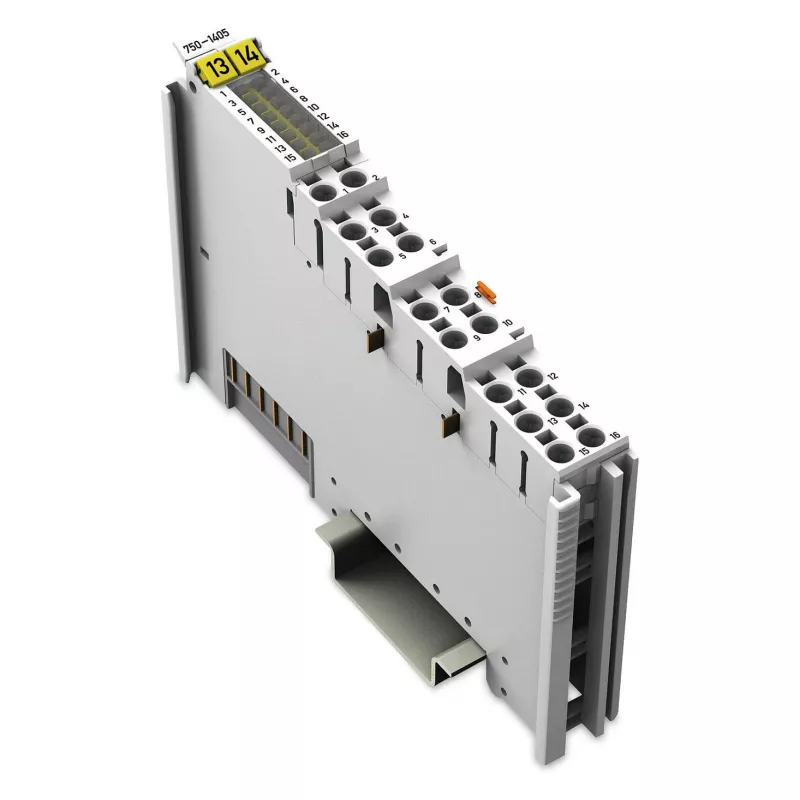

WAGO 750-1405 4-Kanālu digitālais ieejas modulis, 24 VDC, 12 mm platums

WAGO 750-1405 ir kompakts 4-kanālu digitālais ieejas modulis, kas paredzēts lietošanai ar WAGO 750 sērijas I/O sistēmu. Tas pieņem 24 VDC signālus no sensoriem vai slēdžiem, atbalstot gan sink (PNP), gan source (NPN) konfigurācijas. Ar šauru 12 mm platumu un CAGE CLAMP® savienojuma tehnoloģiju šis modulis ir ideāls vietas taupīšanai vadības skapju instalācijās.

Priekšrocības

• Vietu taupošs dizains: tikai 12 mm plats uz DIN-35 sliedes
• Elastīgs ieejas tips: saderīgs ar PNP un NPN sensoriem
• Uzticams savienojums: CAGE CLAMP® atsperu spiediena tehnoloģija vibrācijas izturīgai vadu pieslēgšanai
• Statusa indikācija: LED katram kanālam ātrai diagnostikai
• Konfigurējama ieejas aizkave: 3.0 ms trokšņu filtrēšanai

Piemērots

• Rūpnieciskās automatizācijas un vadības sistēmas
• Ēku automatizācija (HVAC, apgaismojums)
• Procesu vadība un uzraudzība
• Mašīnbūve un paneļu ražošana

Galvenie tehniskie parametri

• Digitālo ieeju skaits: 4
• Nominālais ieejas spriegums: 24 VDC
• Ieejas tips: Sink/Source (PNP/NPN)
• Ieejas strāva: 2.8 mA uz kanālu
• Savienojums: CAGE CLAMP®
• Vadu šķērsgriezums: 0.08 ... 2.5 mm² (28 ... 14 AWG)
• Izolācija: 500 V sistēma/lauks
• Montāža: DIN-35 sliede
• Darba temperatūra: 0 ... +55 °C
• Uzglabāšanas temperatūra: -25 ... +85 °C
• Aizsardzības klase: IP20
• Korpusa materiāls: Polikarbonāts, Poliamīds 6.6
• Sistēmas barošanas spriegums: 5 VDC caur mugurkaula kopni
• Strāvas patēriņš (sistēma): 20 mA (iekšējais, bez slodzes)
• Bitu platums: 4 biti
• Ieejas aizkave: 3.0 ms (konfigurējama)
• Statusa indikācija: LED katram kanālam

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet ar WAGO 750 sērijas kopņu savienotājiem vai kontrolleriem. Nodrošiniet pareizu zemējumu un ekranēšanu saskaņā ar WAGO uzstādīšanas vadlīnijām. Šis modulis ir uzticama izvēle digitālo signālu iegūšanai prasīgās rūpnieciskās vidēs.
