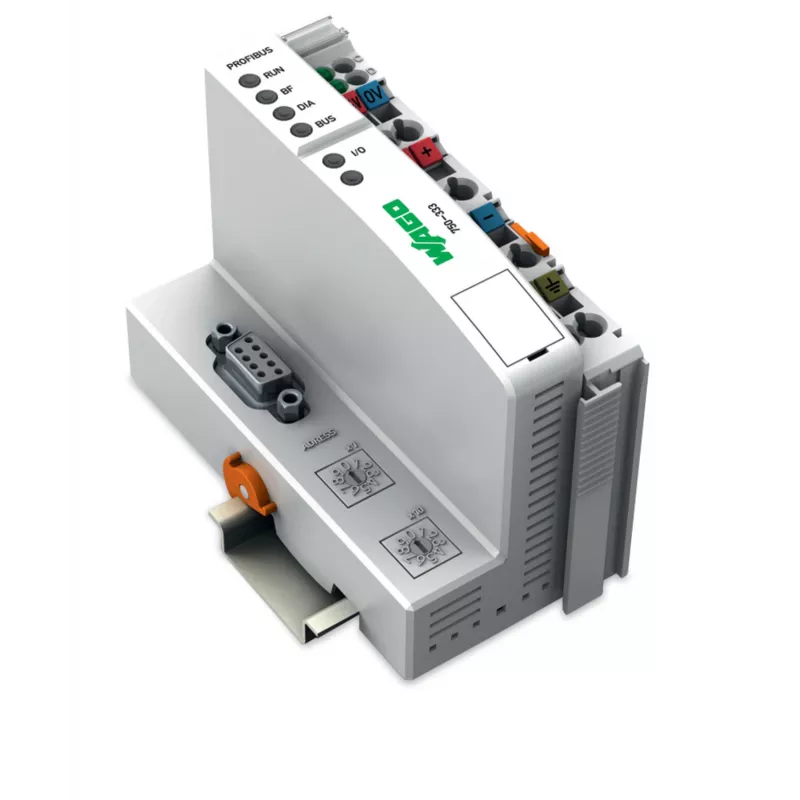

WAGO 750-333 PROFIBUS DP Fieldbus Coupler

WAGO 750-333 ir PROFIBUS DP lauka kopnes savienotājs, kas paredzēts WAGO I/O sistēmu nevainojamai integrācijai PROFIBUS DP tīklos. Kā pakārtotā ierīce tas nodrošina efektīvu datu apmaiņu starp lauka ierīcēm un augstāka līmeņa vadības sistēmām, atbalstot pārraides ātrumus no 9,6 kbit/s līdz 12 Mbit/s ar automātisku noteikšanu. Šis savienotājs ir ideāli piemērots rūpnieciskās automatizācijas lietojumiem, kur nepieciešama uzticama un elastīga komunikācija.

Priekšrocības

• Atbalsta līdz 64 I/O moduļiem (standarta) vai 250 ar kopnes paplašinājumu, nodrošinot mērogojamību dažādiem sistēmas izmēriem.
• Automātiski nosakāms pārraides ātrums vienkāršo iestatīšanu un nodrošina saderību ar dažādiem tīkla ātrumiem.
• Kompakts DIN sliedes montāžas dizains ietaupa vietu vadības skapjos.
• Stabila izolācija (500 V sistēma/lauks) uzlabo sistēmas uzticamību un drošību.

Piemērots

• Rūpnieciskās automatizācijas un procesu vadības sistēmām
• Ēku automatizācijai un infrastruktūras pārvaldībai
• Ražošanas un ražošanas līniju integrācijai
• Attālinātām I/O lietojumprogrammām, kur nepieciešams PROFIBUS DP savienojums

Galvenās specifikācijas

• Lauka kopnes protokols: PROFIBUS DP (Slave)
• Pārraides ātrums: 9,6 kbit/s ... 12 Mbit/s (automātiska noteikšana)
• Maks. I/O moduļi: 64 (standarta), 250 (ar kopnes paplašinājumu)
• Procesa attēla izmērs: 244 vārdi ieeja / 244 vārdi izeja
• Sistēmas spriegums: 5 VDC (caur datu kontaktiem)
• Lauka barošanas spriegums: 24 VDC (-15% / +20%)
• Iekšējais strāvas patēriņš (5V): 100 mA
• Lauka strāvas patēriņš (24V): 50 mA
• Izolācija: 500 V (sistēma/lauks)
• Konfigurācija: GSD fails
• Lauka kopnes savienojums: D-sub 9 kontaktu ligzda
• Montāžas veids: DIN sliede 35 mm
• Darba temperatūra: 0 ... 55 °C
• Uzglabāšanas temperatūra: -25 ... 85 °C
• Aizsardzības klase: IP20
• Sertifikāti: CE, UL, KEMA-EX, GL

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet ar WAGO I/O moduļiem un nodrošiniet pareizu zemējumu. Konfigurācijas informācijai skatiet GSD failu. Šis savienotājs ir uzticama izvēle jaunām instalācijām vai jauninājumiem PROFIBUS DP tīklos.
