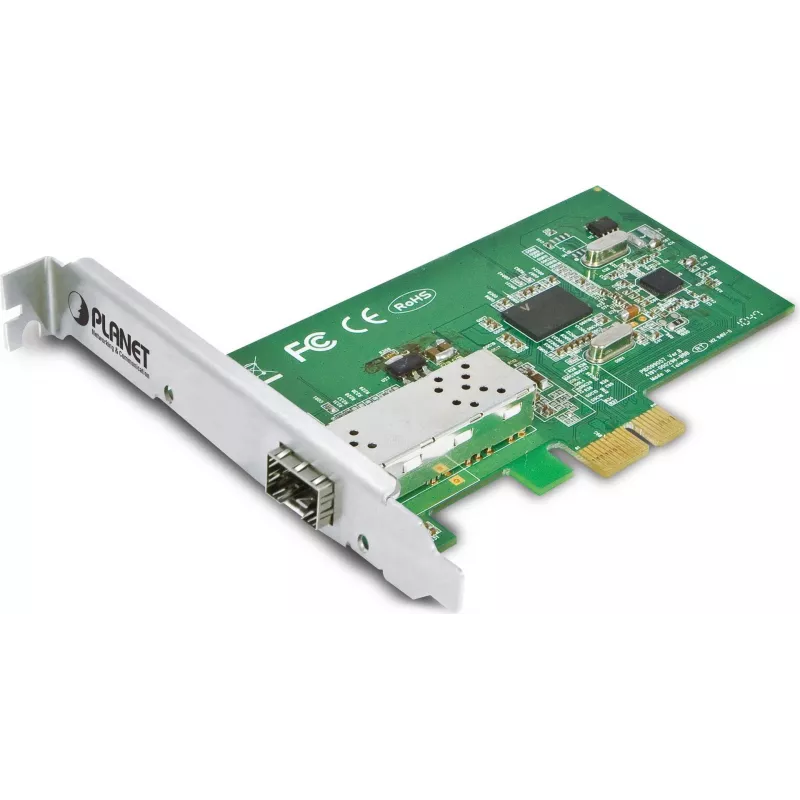

Zema profila kronšteins PLANET ENW-9701 iekšējai optiskajai šķiedrai

PLANET zema profila kronšteins ENW-9701 iekšējai optiskajai šķiedrai ir PCI Express optiskās šķiedras Ethernet adapteris, kas nodrošina līdz pat 1000Base-X veiktspēju serveru un darbstaciju vidēm. Tas piedāvā līdz 2000 Mbps pilnduplekso caurlaidspēju, nelielu formas faktoru, kas piemērots zema profila sistēmām, un zemu enerģijas patēriņu. Adapteris pieņem 1000Base-SX/LX SFP raiduztvērējus, lai pagarinātu tīkla savienojumus no 550 metriem uz daudzmodu šķiedras līdz vairākiem kilometriem uz vienmoda šķiedras (iespējas atkarīgas no uzstādītā SFP moduļa).

Priekšrocības

ENW-9701 izmanto PCI Express kopnes arhitektūru, lai nodrošinātu lielāku joslas platumu nekā vecākas 32/64 bitu PCI kartes. Tas atbalsta IEEE 802.1Q VLAN marķēšanu, IEEE 802.3 plūsmas kontroli un 9K Jumbo Frame iespēju, lai optimizētu caurlaidspēju un samazinātu pakešu zudumus. Tā SFP bāzētā saskarne piedāvā elastīgas attāluma un raiduztvērēju izvēles iespējas, un zema profila kronšteins padara to saderīgu ar kompaktiem korpusiem.

Piemērots

• Augstas veiktspējas serveriem un darbstacijām, kam nepieciešami optiskās šķiedras augšupsaites
• Datu centru maģistrālajiem savienojumiem un liela attāluma optiskās šķiedras savienojumiem
• Vidēm, kur nepieciešama VLAN segmentācija un augsta caurlaidspēja

Galvenās specifikācijas

• Saskarne: PCI Express (zema profila)
• Ports: 1000Base-X, izmantojot SFP (lietotāja uzstādīts SFP modulis)
• Caurlaidspēja: līdz 2000 Mbps pilndupleksā
• Jumbo Frame: līdz 9K
• Standarti: IEEE 802.3, IEEE 802.1Q, IEEE 802.3x plūsmas kontrole
• Saderība: zema profila sistēmas, nepieciešams standarta PCIe draiveris

Kā lietot

Uzstādiet ENW-9701 brīvā PCI Express slotā saderīgā zema profila serverī vai darbstacijā. Ievietojiet piemērotu 1000Base-SX vai 1000Base-LX SFP raiduztvērēju atbilstoši vēlamajam šķiedras tipam un attālumam, pēc tam pievienojiet optiskās šķiedras kabeli. Instalējiet atbilstošo standarta PCIe draiveri resursdatora operētājsistēmai, ja tas vēl nav pieejams. Konfigurējiet tīkla iestatījumus, piemēram, ātrumu, dupleksu, VLAN un plūsmas kontroli, izmantojot resursdatora OS vai tīkla pārvaldības rīkus.

Ieteikumi

Izvēlieties SFP raiduztvērējus, kas atbilst jūsu optiskās šķiedras tipam un nepieciešamajam savienojuma attālumam (daudzmodu šķiedra īsiem savienojumiem līdz 550 m; vienmoda moduļi liela attāluma savienojumiem). Pirms izvietošanas pārbaudiet draivera pieejamību savai servera OS un izmantojiet VLAN un plūsmas kontroles iestatījumus, lai optimizētu caurlaidspēju noslogotos tīklos.
