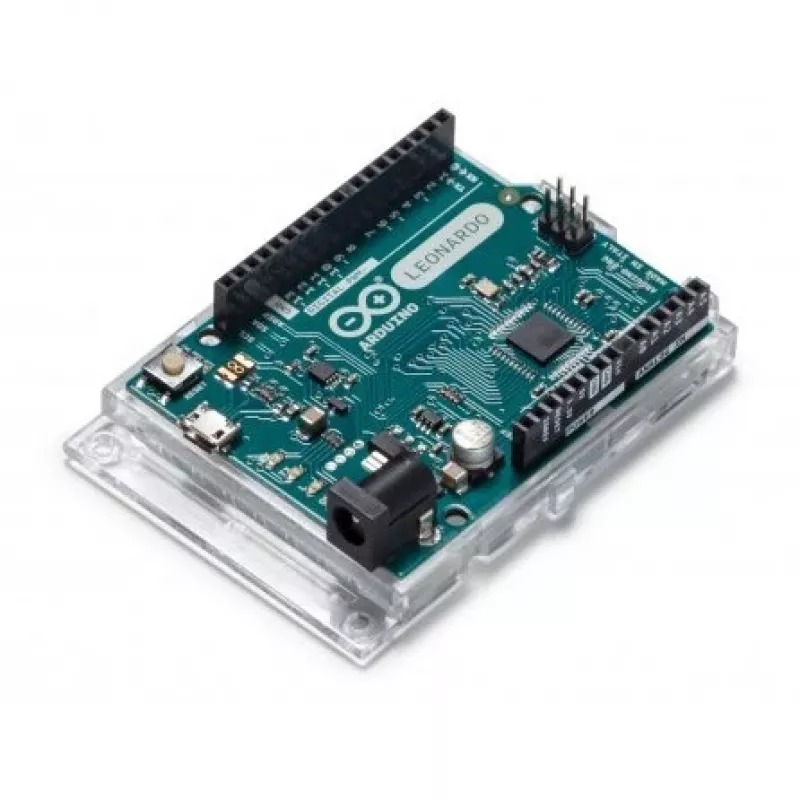

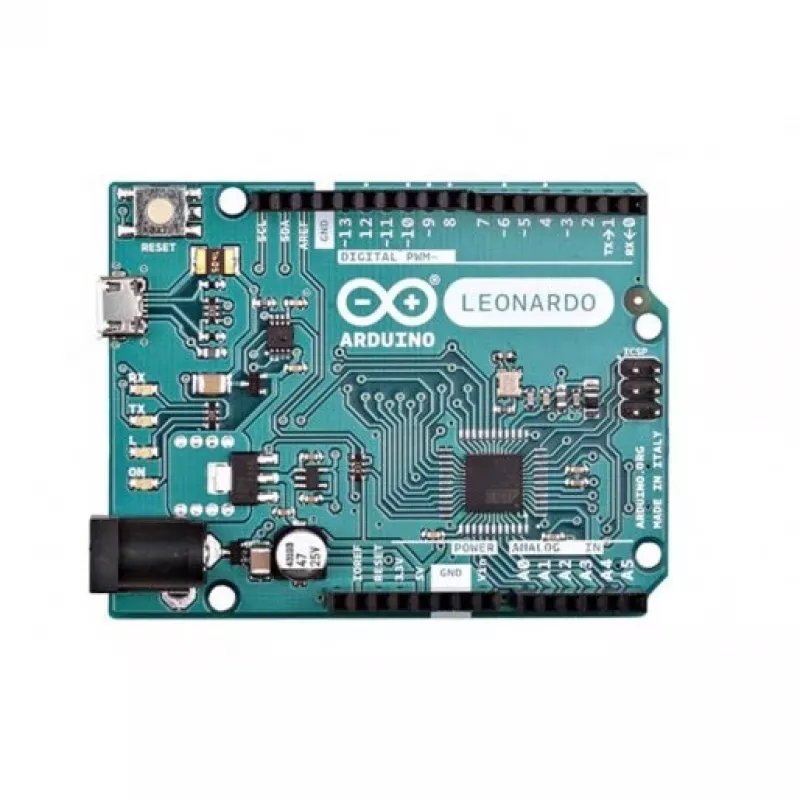

Attīstības plate Arduino Leonardo

Arduino Leonardo ir attīstības plate, kas balstīta uz ATmega32u4 mikrokontrolleri, kurš darbojas 16 MHz frekvencē. Tajā ir integrēti 20 digitālie I/O kontakti (7 ar PWM iespēju), 12 analogās ieejas, 32 KB zibatmiņa, 2,5 KB SRAM un 1 KB EEPROM. Platē ir mikro USB savienotājs, strāvas ligzda, ICSP galvene un atiestatīšanas poga, un to var darbināt, izmantojot USB, maiņstrāvas/līdzstrāvas adapteri vai bateriju. Iebūvētā USB komunikācija ļauj Leonardo uzrādīties pievienotajam datoram kā virtuāls COM ports, kā arī kā USB HID ierīces, piemēram, tastatūra vai pele.

Priekšrocības

Leonardo ATmega32u4 ar iebūvēto USB novērš nepieciešamību pēc sekundāra USB–UART procesora, vienkāršojot konstrukciju un ļaujot tieši emulēt USB ierīces. Kompaktie izmēri (53,3 x 68,6 mm) un mazais svars (apmēram 20 g) padara plati ērtu iegultām un pārnēsājamām lietojumprogrammām. Standarta strāvas specifikācijas (darba spriegums 5 V, ieteicamā ieejas sprieguma diapazons 7–12 V) un izplatītās saskarnes (digitālās, analogās, ICSP) nodrošina saderību ar esošajiem Arduino paplašinājumu moduļiem un daudzām perifērijas ierīcēm.

Piemērots

• USB HID projektiem (tastatūras, peles emulācija)
• Uz mikrokontrolleriem balstītu ierīču prototipēšanai
• Izglītības elektronikai un darbnīcām
• Iegultiem projektiem, kur nepieciešamas kompaktas, vieglas plates

Galvenās specifikācijas

• Mikrokontrolleris: ATmega32u4
• Taktfrekvence: 16 MHz
• Zibatmiņa: 32 KB; SRAM: 2,5 KB; EEPROM: 1 KB
• Digitālās I/O: 20 kontakti (7 PWM izejas)
• Analogās ieejas: 12
• Darba spriegums: 5 V
• Ieejas spriegums (ieteicamais): 7–12 V; maksimālais nominālais ieejas spriegums līdz 20 V
• Saskarnes: mikro USB, strāvas ligzda, ICSP galvene, atiestatīšanas poga
• Izmēri: 53,3 x 68,6 mm; Svars: ~20 g
• Ražotājs: Arduino; MPN: A000057; EAN: 8058333491141

Kā lietot

Savienojiet Leonardo ar datoru, izmantojot mikro USB kabeli, lai to programmētu, izmantojot Arduino IDE, un nodrošinātu strāvu. Alternatīvi, pievadiet strāvu caur barelu strāvas ligzdu vai piemērotu bateriju ieteicamajā sprieguma diapazonā. IDE izvēlieties pareizo plati un portu, augšupielādējiet skices kā parasti un izmantojiet pieejamos digitālos un analogos kontaktus sensoriem, izpildmehānismiem un komunikācijai. Izmantojot USB HID funkcijas, konfigurējiet skici, lai emulētu tastatūras vai peles uzvedību; plate tiks uzskaitīta kā izvēlētā ierīce, kad tā būs pievienota.

Ieteikumi

Izmantojiet stabilu 7–12 V strāvas avotu, barojot caur barelu ligzdu, un izvairieties no sprieguma pārsniegšanas virs plates nominālā maksimuma. Lai nodrošinātu uzticamu USB HID darbību, pārbaudiet ierīces uzskaitījumu mērķa resursdatora sistēmā un pārliecinieties, ka skices pareizi apstrādā USB atkārtotu savienošanu un ievades notikumu atlēcienu novēršanu.
