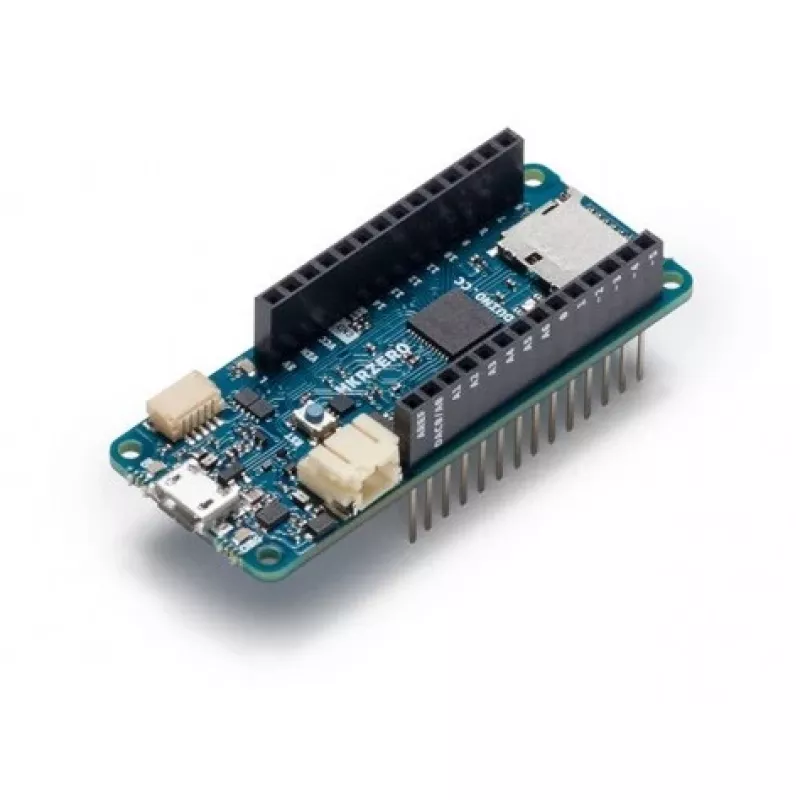

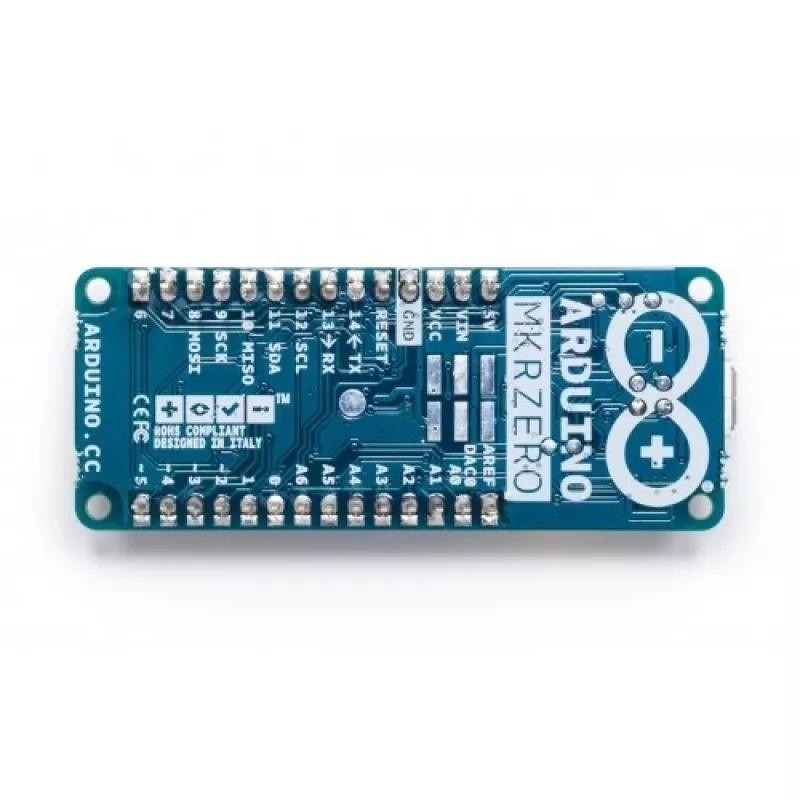

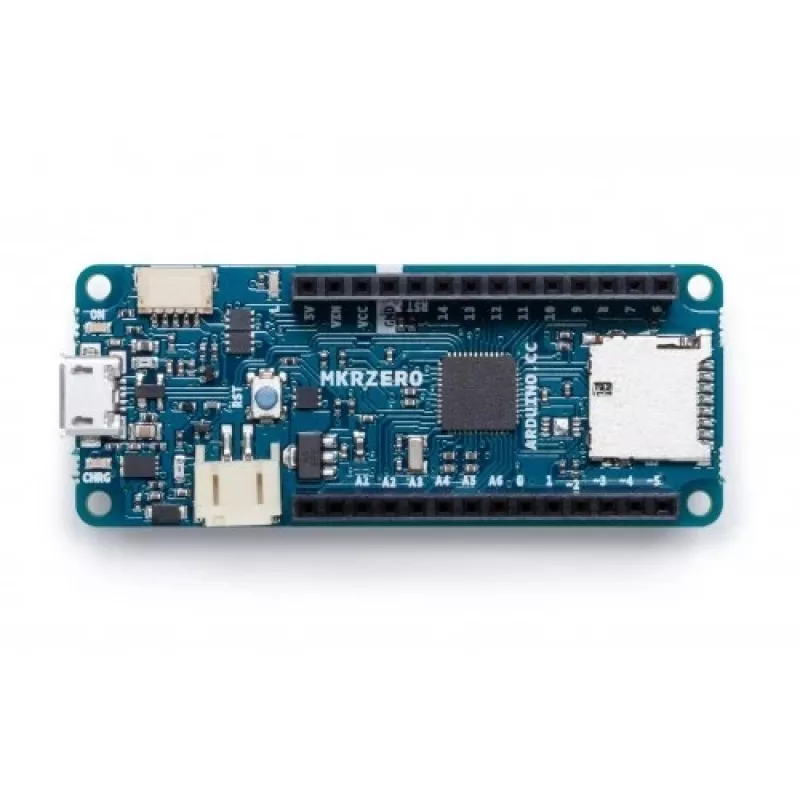

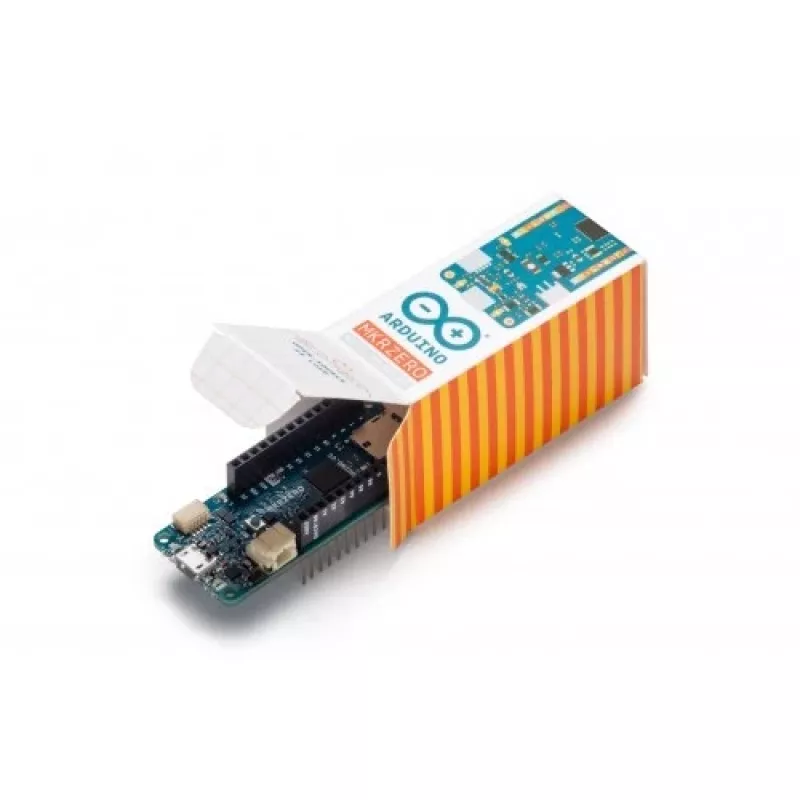

Izstrādes plate Arduino MKR ZERO

Arduino MKR ZERO ir kompakta izstrādes plate MKR formas faktorā, ko darbina Atmel SAMD21 mikrokontrolleris ar 32 bitu ARM Cortex-M0+ kodolu, kas darbojas 48 MHz frekvencē. Tajā ietilpst 256 KB zibatmiņa un 32 KB SRAM, iebūvēts SD savienotājs ar īpašu SPI saskarni (SPI1) audio un datu failiem, un to var barot, izmantojot micro-USB vai LiPo bateriju. Ņemiet vērā, ka plate darbojas ar 3,3 V spriegumu, un tās I/O kontakti nedrīkst tikt pakļauti spriegumam virs 3,3 V.

Priekšrocības

MKR ZERO piedāvā mazu, izglītībai draudzīgu platformu 32 bitu lietojumprogrammu izstrādes apguvei ar iebūvētu SD atbalstu, lai jūs varētu atskaņot mūzikas failus bez papildu aparatūras. Tās SAMD21 mikrokontrolleris nodrošina apstrādes ātruma un atmiņas (256 KB zibatmiņa, 32 KB SRAM) līdzsvaru, kas piemērots daudziem iegultajiem projektiem, savukārt MKR formas faktors uztur plati kompaktu un viegli integrējamu prototipos. Barošanas opcijas ietver USB un LiPo bateriju ar iespēju uzraudzīt baterijas spriegumu.

Piemērots

• Mācībām un izglītībai 32 bitu iegulto sistēmu izstrādē
• Audio atskaņošanas projektiem, izmantojot iebūvēto SD karti
• Maziem prototipiem un IoT ierīcēm, kam nepieciešams kompakts formas faktors
• Ar baterijām darbināmām lietojumprogrammām ar sprieguma uzraudzību

Galvenās specifikācijas

• Mikrokontrolleris: Atmel SAMD21 (ARM Cortex-M0+)
• Taktfrekvence: 48 MHz
• Zibatmiņa: 256 KB
• SRAM: 32 KB
• Darba spriegums: 3,3 V (maksimālā I/O pielaide 3,3 V)
• Iebūvēts SD savienotājs ar īpašu SPI1 saskarni
• Barošana: micro-USB vai LiPo baterija; pieejama baterijas sprieguma uzraudzība
• Līdzstrāva uz I/O kontaktu: līdz 7 mA

Kā lietot

Savienojiet MKR ZERO ar datoru, izmantojot micro-USB kabeli, lai to programmētu caur Arduino IDE, vai barojiet to no saderīgas LiPo baterijas. Ievietojiet SD karti iebūvētajā savienotājā, lai piekļūtu failiem caur īpašo SPI1 saskarni. Izmantojiet Arduino izstrādes vidi, lai rakstītu un augšupielādētu skices, kas izmanto SAMD21 funkcijas, SD piekļuvi un analogās ieejas baterijas sprieguma mērīšanai. Pārliecinieties, ka visi ārējie moduļi un sensori ir saderīgi ar 3,3 V loģisko līmeni.

Ieteikumi

Nepakļaujiet nevienu I/O kontaktu spriegumam, kas augstāks par 3,3 V. Savienojot sensorus vai moduļus, kas izmanto 5 V loģiku, izmantojiet atbilstošu līmeņu pārveidošanu, lai novērstu bojājumus. Ar baterijām darbināmiem projektiem pārbaudiet LiPo baterijas specifikācijas un uzraugiet baterijas spriegumu, izmantojot paredzēto analogo ieeju, lai izvairītos no dziļas izlādes.
