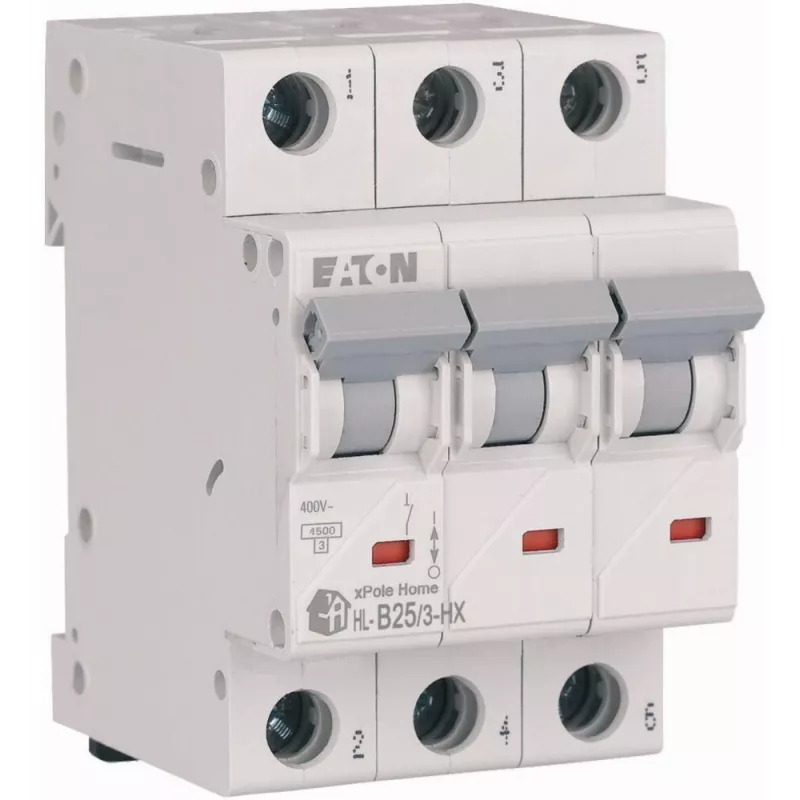

EATON HN-B25/3 Miniature Circuit Breaker B 25A 3P 3M 6KA

EATON HN-B25/3 ir augstas kvalitātes minimālais slēdzis (MCB), kas paredzēts uzticamai pārstrāvas aizsardzībai elektroinstalācijās. Ar nominālo strāvu 25 A, 3 poliem un B atslēgšanas raksturlīkni tas nodrošina drošu darbību dzīvojamām un komerciālām vajadzībām. Atbilst IEC/EN 60898-1, šim MCB ir īssavienojuma pārrāvuma spēja 6 kA un tas ir piemērots montāžai uz DIN sliedes.

Priekšrocības

Šis MCB nodrošina robustu aizsardzību pret pārslodzēm un īssavienojumiem, garantējot elektrisko ķēžu un pievienoto ierīču drošību. Tā kompaktais 3 moduļu dizains ietaupa vietu sadales skapjos, bet skrūvju spailes nodrošina drošu un vieglu vadu pieslēgšanu. Ar augstu elektrisko un mehānisko izturību tas garantē ilgstošu darbību.

Piemērots

• Pārstrāvas aizsardzībai dzīvojamo un komerciālo elektropaneļu shēmās
• Apgaismojuma, kontaktligzdu un mazo ierīču aizsardzībai
• Instalācijām, kur nepieciešama B-raksturlīknes atslēgšana pretestības vai viegli induktīvām slodzēm

Galvenie tehniskie parametri

• Nominālā strāva: 25 A
• Polu skaits: 3
• Atslēgšanas raksturlīkne: B
• Īssavienojuma pārrāvuma spēja (Icn): 6 kA
• Nominālais spriegums: 230/400 V AC
• Frekvence: 50/60 Hz
• Montāža: DIN sliede
• Moduļa platums: 3 moduļi (54 mm)
• Standarts: IEC/EN 60898-1
• Elektriskā izturība: 10 000 ciklu
• Mehāniskā izturība: 20 000 ciklu
• Aizsardzības pakāpe: IP20 (spailes)
• Savienojuma veids: Skrūvju spailes
• Spaiļu kapacitāte (ciets vads): 1 - 25 mm²
• Spaiļu kapacitāte (elastīgs vads): 1 - 16 mm²
• Darba temperatūra: -25 līdz +70 °C
• Piesārņojuma pakāpe: 2
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Enerģijas ierobežošanas klase: 3

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, MCB jāuzstāda kvalificētam elektriķim un nominālajai strāvai jāatbilst ķēdes prasībām. Ieteicama regulāra pārbaude, lai saglabātu drošību.
