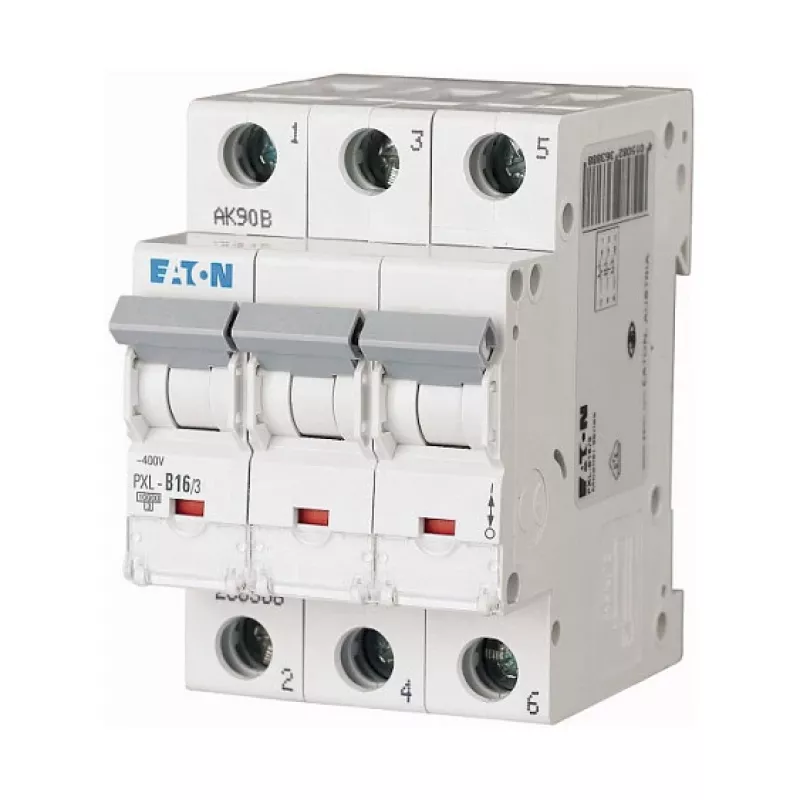

Eaton PXL-B16/3 miniatūrais automātslēdzis B tips 3P 16A 400V 10kA

Noslogotā komerciālā sadales panelī katrai ķēdei nepieciešama uzticama aizsardzība. Eaton PXL-B16/3 ir trīspolu miniatūrais automātiskais slēdzis, kas izstrādāts tieši šādai videi. Elektriķi un sadales paneļu ražotāji uz to paļaujas, lai aizsargātu kabeļus un iekārtas no pārslodzes un īssavienojumiem, ar B tipa atslēgšanas raksturlīkni, kas ātri reaģē uz mērenām ieslēgšanas strāvām. Tā 16 A nominālā strāva un 10 kA pārrāvuma spēja padara to piemērotu plašam gala ķēžu klāstam dzīvojamās, komerciālās un vieglās rūpniecības instalācijās.

Galvenie tehniskie parametri

• Nominālā strāva: 16 A
• Atslēgšanas raksturlīkne: B
• Polu skaits: 3
• Nominālais spriegums (AC): 400 V
• Nominālā pārslēgšanas spēja (Icn): 10 kA
• Nominālā īssavienojuma pārrāvuma spēja (Ics): 10 kA
• Frekvence: 50/60 Hz
• Montāžas veids: DIN sliede
• Enerģijas ierobežošanas klase: 3
• Spaiļu tips: Skrūvju spailes
• Spaiļu šķērsgriezums (ciets): 1 - 25 mm²
• Spaiļu šķērsgriezums (elastīgs): 1 - 16 mm²
• Aizsardzības pakāpe (IP): IP20 (spailes)
• Standarti: IEC/EN 60898-1
• Darba temperatūra: -25 līdz +50 °C
• Mehāniskā izturība: 20 000 darbību
• Elektriskā izturība: 10 000 darbību
• Pārsprieguma kategorija: III

Kāpēc izvēlēties šo

PXL-B16/3 apvieno izturīgu konstrukciju ar precīzu atslēgšanas darbību. Tā B tipa raksturlīkne nodrošina ātru atslēgšanu īssavienojumu gadījumā, vienlaikus novēršot nevajadzīgu atslēgšanu normālu slodzes svārstību laikā. 10 kA pārrāvuma spēja nodrošina stabilu drošības rezervi lielākajai daļai ēku instalāciju, un kompaktais trīspolu dizains ietaupa vērtīgu vietu uz DIN sliedes. Ar skrūvju spailēm, kas pieņem plašu vadītāju šķērsgriezumu klāstu, uzstādīšana ir vienkārša un droša.

Ideāli lietošanas gadījumi

• Trīsfāzu ķēžu aizsardzība dzīvojamo un komerciālo sadales paneļos
• Motora vadības ķēdes ar mērenām ieslēgšanas strāvām
• Apgaismojuma un kontaktligzdu ķēdes, kurām nepieciešama B tipa aizsardzība
• Apakšsadales paneļi rūpnieciskās vidēs

Noderīga informācija

Šis MCB atbilst IEC/EN 60898-1, nodrošinot saderību ar standarta modulārajiem korpusiem. Tā enerģijas ierobežošanas klase 3 nozīmē, ka tas efektīvi ierobežo caurlaides enerģiju, aizsargājot lejupējās iekārtas. Ierīce paredzēta darbībai apkārtējās vides temperatūrā no -25 °C līdz +50 °C, padarot to piemērotu dažādiem klimatiskajiem apstākļiem. Vienmēr pārbaudiet vietējos noteikumus un saskaņošanu ar augšējiem aizsargierīcēm.
