InLine 76622V tīkla karte iekšēja Ethernet 1000 Mbit/s

Elastīga integrācija kompaktās sistēmās:Mini-PCIe Gigabit tīkla karte ar ārēju RJ45 moduli ir ideāli piemērota šaurām vietām vai iegultiem risinājumiem.
Augsta savietojamība ar daudzām operētājsistēmām:Atbalsta Windows (no ME līdz 10), Windows Server, Linux ar Realtek atbalstu un macOS no versijas 10.4.x.
Stabils Gigabit savienojums ar paplašinātu funkcionalitāti: Atbalsta 10/100/1000 Mb/s, VLAN marķēšanu, QoS, plūsmas vadību un jumbo kadrus līdz 9K.

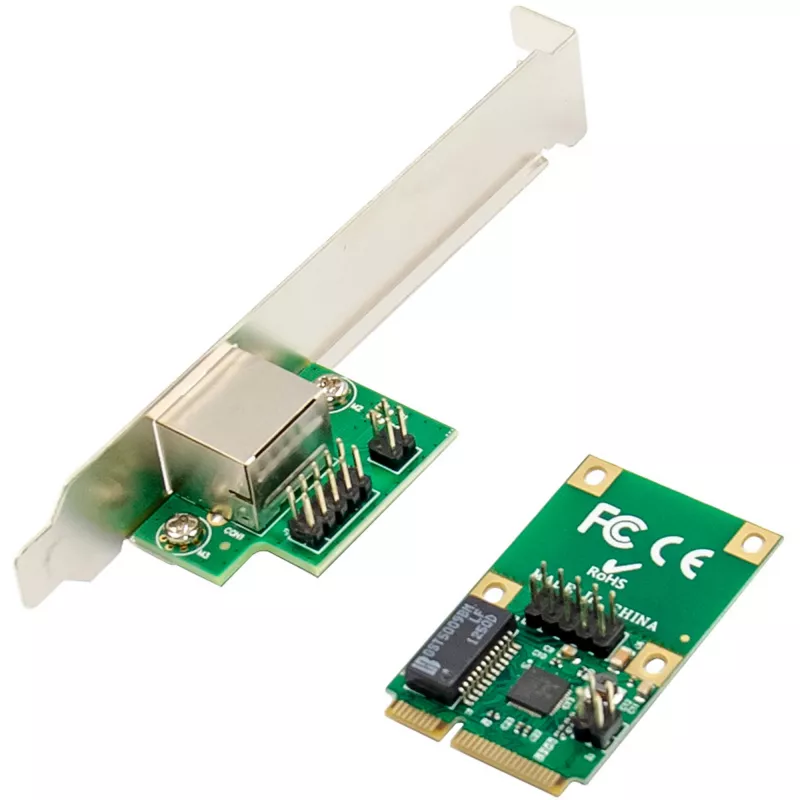

Divu formātu dizains pilnīgai elastībai:Pateicoties iepriekš noteiktai laušanas vietai, moduli var izmantot kā pilnizmēra vai puses izmēra – ieskaitot zema profila kronšteinu.
Pilns piederumu komplekts tūlītējai uzstādīšanai:Aprīkots ar RJ45 moduli, savienojuma kabeli, LED savienojuma kabeli, slota kronšteinu, draiveru CD un instrukciju.

InLine® Mini-PCIe Gigabit tīkla karte ar Realtek RTL8111F mikroshēmu ir ideāls risinājums kompaktu sistēmu paplašināšanai ar uzticamu Ethernet savienojumu. Tā atbalsta pārraides ātrumus 10/100/1000 Mb/s, padarot to piemērotu mūsdienu tīkliem ar lielu joslas platumu.
Pateicoties modulārajam dizainam ar ārēju RJ45 moduli, karte ir ideāla rūpnieciskiem datoriem, iegultajām sistēmām, HTPC vai digitālās izkārtnes risinājumiem, kur tīkla savienojumam jābūt uzstādītam ārpusē. Dizains ar iepriekš noteiktu laušanas vietu ļauj to izmantot kā pilnizmēra vai puses izmēra moduli – maksimāla elastība ar minimālām vietas prasībām.
Tīkla karte atbilst IEEE standartiem 802.3, 802.3u un 802.3ab un piedāvā uzlabotas funkcijas, piemēram, plūsmas vadību, VLAN marķēšanu, pakalpojuma kvalitāti (QoS) un jumbo kadrus līdz 9K. Auto-MDI/MDI-X nodrošina automātisku krusteniskā vai standarta kabeļa noteikšanu – ideāli vieglai un bez kļūdām veicamai uzstādīšanai.
Plaša operētājsistēmu savietojamība ietver Windows versijas no ME, dažādus Windows Server variantus, Linux ar integrētu Realtek atbalstu un macOS no 10.4.x. Piegādes komplektā ietilpst visi nepieciešamie komponenti tūlītējai nodošanai ekspluatācijā: RJ45 modulis, savienojuma kabelis, LED kabelis, zema profila slota kronšteins, draiveru CD un lietotāja rokasgrāmata vācu un angļu valodā.

Mini PCIe standarts: PCIe v1.1 x1 līnija
Dizains: Mini PCIe pilnizmēra/puses izmēra (pieejama iepriekš noteikta laušanas vieta)
LAN ports: 1x RJ45 (caur ārēju RJ45 moduli)
Ātrums: 10/100/1000 Mb/s (automātiskā sarunāšana)
Mikroshēma: Realtek RTL8111F
Atbalstītie Ethernet standarti: IEEE 802.3 / 802.3u / 802.3ab
Plūsmas vadība: IEEE 802.3x (novērš pakešu zudumus pārslodzes gadījumā)
VLAN: IEEE 802.1Q (tīkla segmentēšana, izmantojot marķēšanu)
Prioritāšu noteikšana: IEEE 802.1p (piešķir prioritāti datu plūsmai atbilstoši svarīgumam)
Jumbo kadri: līdz 9K (efektīva lielu datu pakešu pārraide)
Auto-MDI/MDI-X: automātiska parasto un krustenisko kabeļu noteikšana
Kabeļu prasības: CAT-5 vai augstākas kategorijas
Atbalstītās operētājsistēmas: Windows ME / 98SE / 2000 / XP / Vista / 7 / 8 / 10 (32/64 bitu), Windows Server 2003 / 2008 / 2012, Linux ar Realtek atbalstu, macOS no versijas 10.4.x

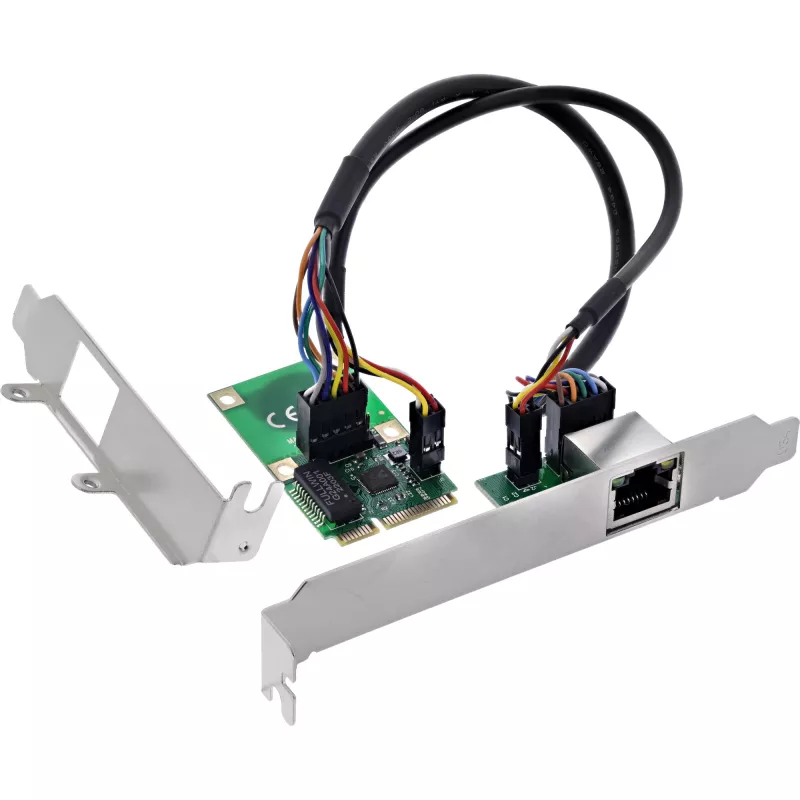

Piegādes komplekts: 1x InLine Mini-PCIe Gigabit tīkla karte (galvenais modulis, lietojama pilnizmēra/puses izmēra), 1x RJ45 modulis ar Gigabit LAN portu, 1x 10 kontaktu savienojuma kabelis starp galveno moduli un RJ45 moduli, 1x 4 kontaktu LED kabelis, 1x zema profila slota kronšteins RJ45 modulim, 1x draiveru CD, 1x lietotāja rokasgrāmata vācu/angļu valodā

InLine 76622V. Iekšēja. Savienojamības tehnoloģija: Vadu, Mātes plates saskarne: PCI Express, Saskarne: Ethernet. Maksimālais datu pārraides ātrums: 1000 Mbit/s

Kā lietot

Uzstādiet karti Mini-PCIe slotā (PCIe x1). Ja vieta to prasa, nolauziet pa iepriekš noteikto laušanas vietu, lai pārveidotu uz puses izmēru, un piestipriniet zema profila kronšteinu pie ārējā RJ45 moduļa. Savienojiet piegādāto 10 kontaktu kabeli starp galveno moduli un ārējo RJ45 moduli un pievienojiet LED kabeli, ja nepieciešami statusa LED indikatori. Instalējiet draiverus no iekļautā CD vai iegūstiet atjauninātus draiverus no mikroshēmas ražotāja, pēc tam pievienojiet CAT-5 vai labāku Ethernet kabeli RJ45 portam un pārbaudiet savienojumu un ātrumu operētājsistēmā.

Ieteikumi

Izmantojiet CAT-5e vai CAT-6 kabeļus uzticamai Gigabit veiktspējai; iespējojiet VLAN un QoS iestatījumus tīkla slēdzī vai operētājsistēmā, ja nepieciešama segmentēšana vai datu plūsmas prioritāšu noteikšana. Iegultām vai rūpnieciskām izvietošanām nostipriniet ārējo RJ45 moduli un kabeli, lai izvairītos no savienotāja noslodzes.
