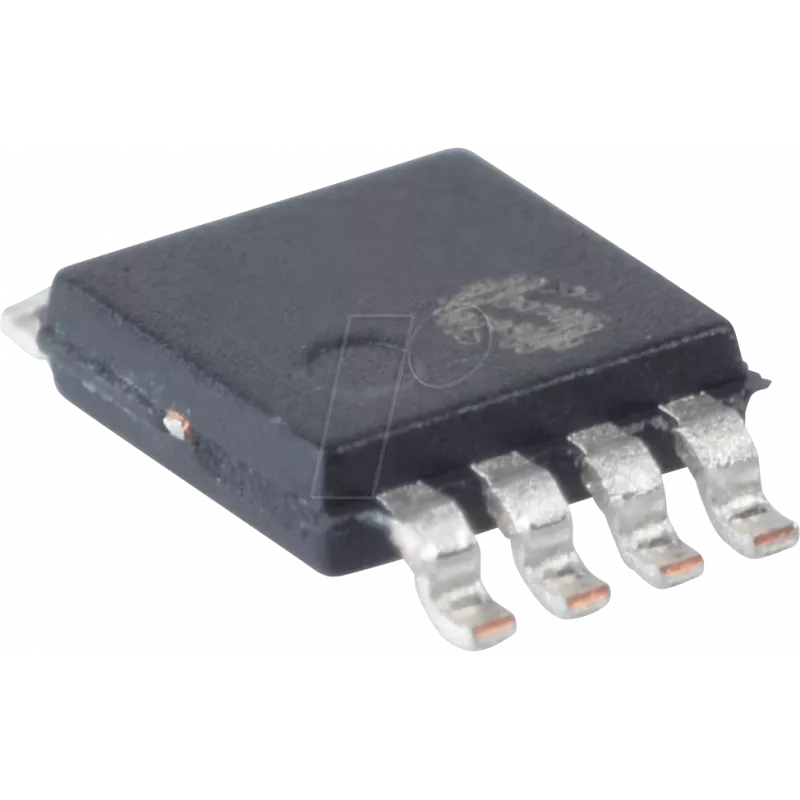

Instrumentācijas pastiprinātājs Texas Instruments INA105 KU, vienkanāla, SO-8 korpusā

Texas Instruments INA105 KU ir vienkanāla instrumentācijas pastiprinātājs SO-8 virsmas montāžas korpusā, kas paredzēts precīzai diferenciālo signālu pastiprināšanai. Tas apvieno instrumentācijas pastiprinātāja pamatfunkcijas kompaktā formas faktorā, kas piemērots uz PCB montējamiem sensoru interfeisiem un datu iegūšanas priekšgaliem. Šī ierīce ir paredzēta lietojumiem, kur nepieciešama zema trokšņa pastiprināšana un precīza mazu diferenciālo spriegumu pastiprinājuma kontrole.

Priekšrocības

INA105 KU nodrošina precīzu diferenciālo pastiprināšanu ar minimālu nobīdi un zemu trokšņa līmeni, kas piemērots jutīgām mērījumu shēmām. Tā vienkanāla konfigurācija un SO-8 korpuss ļauj vienkārši integrēt ierobežotas vietas PCB izkārtojumos. Iekšējā arhitektūra nodrošina stabilu pastiprinājumu un kopējā signāla noliegumu, samazinot plašu ārējo komponentu nepieciešamību, vienlaikus saglabājot mērījumu precizitāti.

Piemērots

• Sensora signālu kondicionēšana tenzometriem, termopāriem un tiltu sensoriem
• Datu iegūšanas priekšgaliem un instrumentācijas sistēmām
• Zema trokšņa laboratorijas un rūpnieciskām mērījumu shēmām

Galvenās specifikācijas

• Topoloģija: vienkanāla instrumentācijas pastiprinātājs
• Korpusa tips: SO-8 virsmas montāža
• Funkcija: diferenciālo signālu pastiprināšana ar regulējamu pastiprinājumu
• Zema trokšņa veiktspēja, piemērota precīziem mērījumiem
• Augsts kopējā signāla noliegums uzticamai diferenciālajai mērīšanai

Kā lietot

Novietojiet INA105 KU uz PCB, ievērojot ieteicamo nospiedumu un termiskos apsvērumus SO-8 korpusiem. Pievienojiet diferenciālos ieejas signālus pastiprinātāja ieejas spraudēm un nodrošiniet atbilstošas barošanas kopnes, kā to prasa pastiprinātāja arhitektūra. Iestatiet pastiprinātāja pastiprinājumu atbilstoši lietojumam, izmantojot ārējo pastiprinājuma rezistoru vai konfigurētu tīklu, kā norādīts ierīces datu lapā. Nodrošiniet pareizu barošanas kopņu atsaisti un ieejas trašu maršrutēšanu, lai samazinātu troksni un saglabātu kopējā signāla noliegumu.

Ieteikumi

Lai sasniegtu labākos rezultātus, ievērojiet ražotāja datu lapas vadlīnijas par pastiprinājuma rezistora izvēli, ieejas un izejas filtrēšanu un atsaisti. Maršrutējiet diferenciālās ieejas kā saskaņotas pretestības pārus, ja iespējams, nodaliet analogās zemējuma atgriezes no ciparu atgriezēm un izmantojiet īsus trašus, lai samazinātu traucējumus. Validējiet veiktspēju paredzētajā darbības vidē, īpaši mērot ļoti mazus diferenciālos signālus.
