Interfeisa adapteris InLine 76619F — seriālās/paralēlās savienojamības piederums

Uzticama seriālā komunikācija:Divi neatkarīgi RS-232 porti ļauj pieslēgt klasiskās perifērijas ierīces modernām PCIe sistēmām.
Stabila datu pārraide pat pie lielas slodzes: 256 baitu FIFO buferi raidīšanas un saņemšanas datiem nodrošina nepārtrauktu komunikāciju.
Daudzpusīga saderība: atbalsta bodu ātrumus līdz 921 600 bps, kā arī izplatītākos RS-232 signālus – ideāli piemērots rūpniecībai, vadības tehnoloģijām un IT.
Elastīga sistēmas integrācija:Piemērots kompaktiem industriālajiem datoriem vai galddatoru sistēmām, pateicoties standarta un zema profila slotu kronšteiniem.
Plaša operētājsistēmu saderība:Atbalsta Windows versijas no 7 un jaunākas, aktuālos Windows serverus un Linux no kodola 2.6.30 – komplektā draiveru CD.

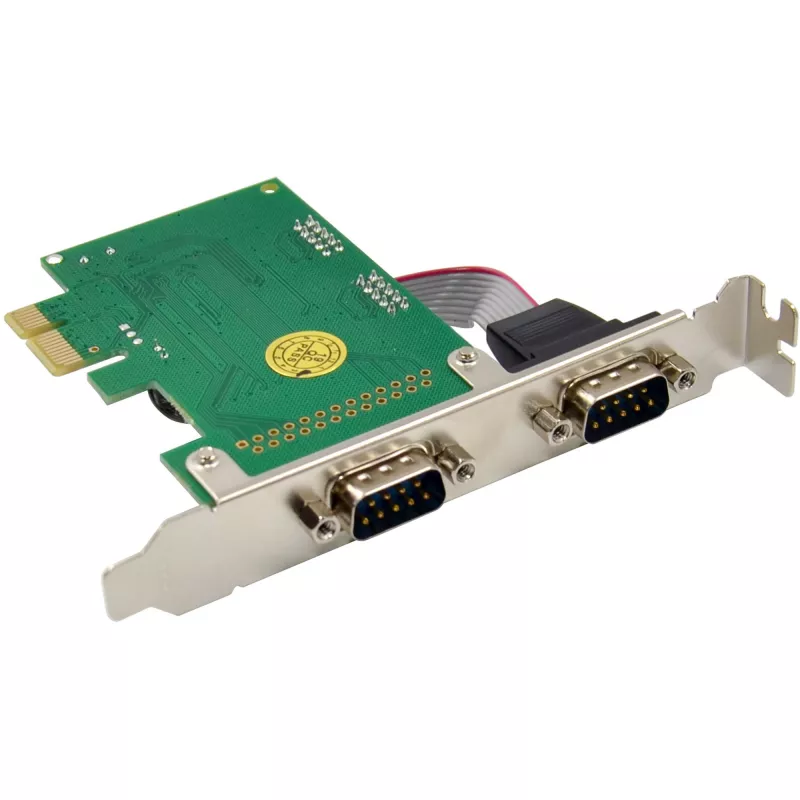

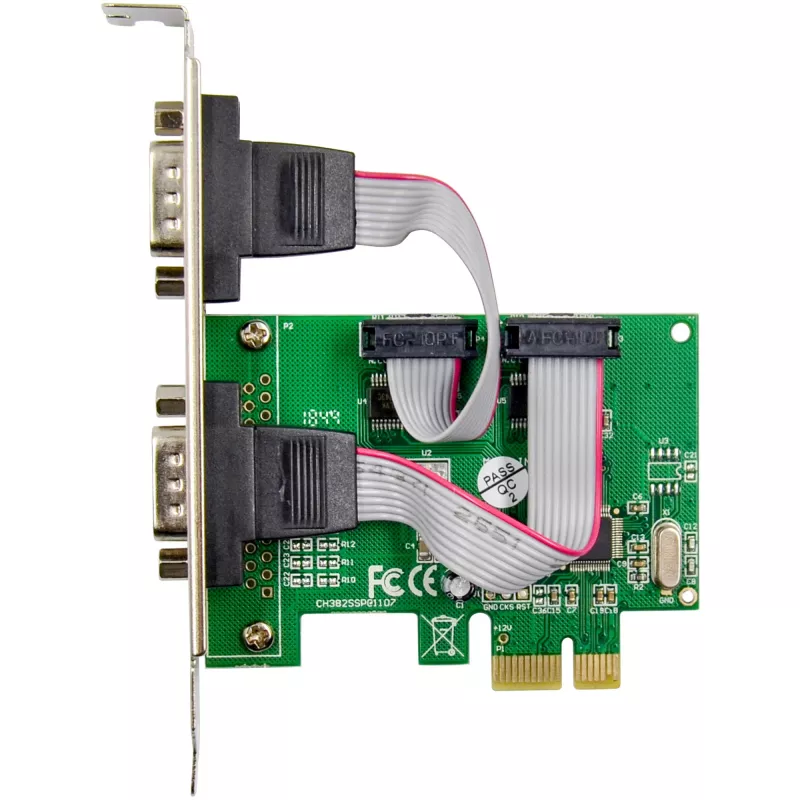

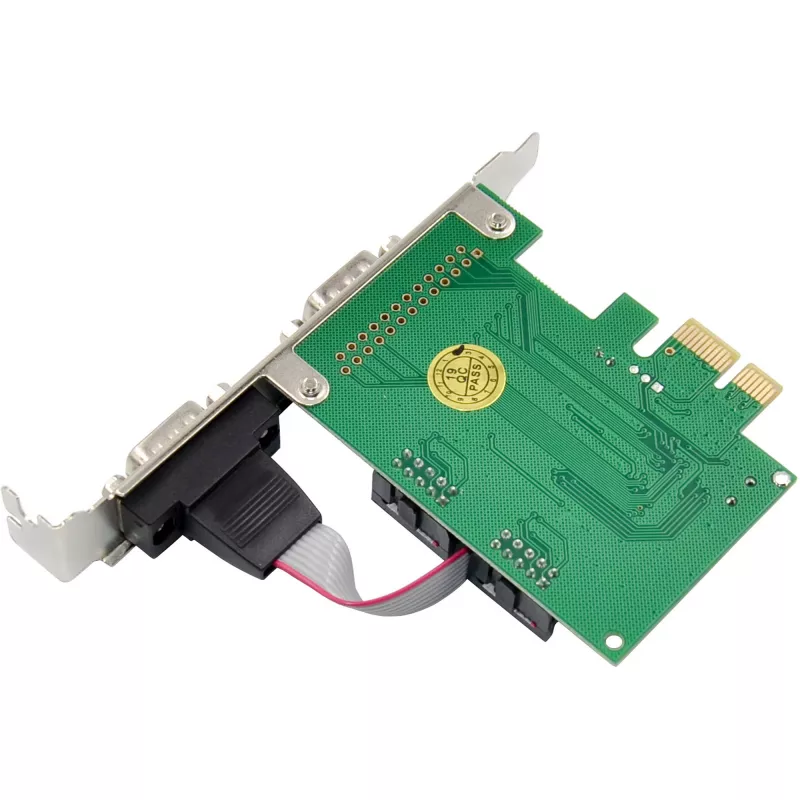

InLine® PCIe 2-portu RS-232 karte ir profesionāls risinājums modernu datoru paplašināšanai ar klasiskām seriālajām saskarnēm. Aprīkota ar diviem D-Sub 9 savienotājiem, karte nodrošina uzticamu RS-232 komunikāciju caur CH382L kontrolieri. Karte ir ideāla izvēle, īpaši rūpnieciskiem lietojumiem, mašīnbūvei vai mērīšanas un vadības ierīču pieslēgšanai.
Pateicoties elastīgi regulējamiem bodu ātrumiem no 50 līdz 921 600 bps un plašam signālu kopumam (TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI), karte ir ārkārtīgi daudzpusīga. Integrētais 256 baitu FIFO buferis nodrošina stabilu un augstas veiktspējas datu pārraidi – pat nepārtrauktas komunikācijas vai lielu datu apjomu gadījumā.
PCIe x1 interfeiss ļauj viegli integrēt modernās sistēmās un ir atpakaļsaderīgs ar vecākām PCIe versijām. Iekļautais zema profila slotu kronšteins ļauj karti uzstādīt gan standarta, gan kompaktos korpusos. Papildu ESD aizsardzība līdz ±15 kV pasargā pieslēgtās ierīces no elektrostatiskās izlādes.
Draiveri priekš Windows (no 7 līdz 11, Server no 2008 R2) un atbalsts Linux sistēmām no kodola 2.6.30 papildina kopējo piedāvājumu. Ar savu stabilo dizainu, plašo OS saderību un profesionālajām funkcijām šī karte ir uzticams rīks ikvienam, kas paļaujas uz klasisko seriālo komunikāciju.
Tehniskie dati

PCIe standarts: PCIe v1.1 x1 līnija (saderīgs ar PCIe 2.0 un jaunāku)
Pieslēgumi: 2x RS-232, D-Sub 9 savienotājs (vīrišķais)
Mikroshēmojums: CH382L
Bodu ātrumi: 50 līdz 921 600 bps (pārraides ātrums sekundē)
FIFO buferis: 256 baiti raidīšanas un saņemšanas datiem (stabila pārraide pie lieliem datu pārraides ātrumiem)
Signālu kopums: TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
Pārraides režīms: pilnais duplekss
Datu biti: 5, 6, 7 vai 8 biti (atkarībā no pieslēgtās ierīces)
Stop biti: 1 vai 2 (norāda pārraides beigas)
Paritāte: nav, pāra, nepāra, marķieris, atstarpe (pārbaudes iestatījumi seriālajai komunikācijai)
ESD aizsardzība: līdz ±15 kV
Darba temperatūra: 0 °C līdz 55 °C
Uzglabāšanas temperatūra: -40 °C līdz 70 °C
Maksimālais mitrums: 90%, bez kondensācijas

Atbalstītās operētājsistēmas

Windows 7 / 8 / 8.1 / 10 / 11
Windows Server 2008 R2 un jaunāki
Linux no kodola 2.6.30

Piegādes komplekts

1x InLine PCIe 2-portu RS-232 karte, 2x D-Sub 9 savienotāji
2x zema profila slotu kronšteins
1x draiveru CD
1x lietotāja rokasgrāmata vācu/angļu valodā

InLine 76619F. Resursdatora interfeiss: PCIe, Izvades interfeiss: Seriālais, Resursdatora interfeisa dzimums: Vīrišķais. Pielietojums: PC, Izcelsmes valsts: Taivāna. Mikroshēmojums: CH382L, Bodu ātrums: 921.6 Kbit/s, FIFO (First In, First Out): 256 B. Windows operētājsistēmas atbalstītas: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Windows XP, Linux operētājsistēmas atbalstītas: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Servera operētājsistēmas atbalstītas: Windows Server 2008 R2, Windows Server 2012, Windows Server 2012 R2, Windows Server 2013, Windows.... Platums: 85 mm, Dziļums: 85 mm, Augstums: 20 mm

Lietošanas instrukcija

Uzstādiet karti pieejamā PCIe x1 slotā (vai saderīgā lielākā slotā) datora korpusā un nostipriniet atbilstošo kronšteinu standarta vai zema profila korpusiem. Pievienojiet seriālās ierīces, izmantojot standarta DB9 kabeļus, pie diviem D-Sub 9 savienotājiem. Instalējiet draiverus no komplektā iekļautā CD vai lejupielādējiet aktuālos draiverus priekš Windows (7 un jaunākas, Server 2008 R2 un vēlākas) vai Linux kodola no 2.6.30 turpmāk. Konfigurējiet seriālā porta parametrus (bodu ātrums, datu biti, stop biti, paritāte, plūsmas vadība) operētājsistēmā vai lietojumprogrammā atbilstoši pievienotajai ierīcei.

Ieteikumi

Izmantojiet ekranētus DB9 kabeļus un iespējojiet aparatūras plūsmas vadību (RTS/CTS), strādājot ar lieliem bodu ātrumiem vai nepārtrauktām datu plūsmām. Pārbaudiet paritātes un stop bitu iestatījumus, lai tie atbilstu mantotajām iekārtām, un ievērojiet ESD piesardzības pasākumus, pievienojot vai atvienojot ierīces.
