Interfeisa karte DeLOCK 95246 Iekšējā Paralēlā Seriālā

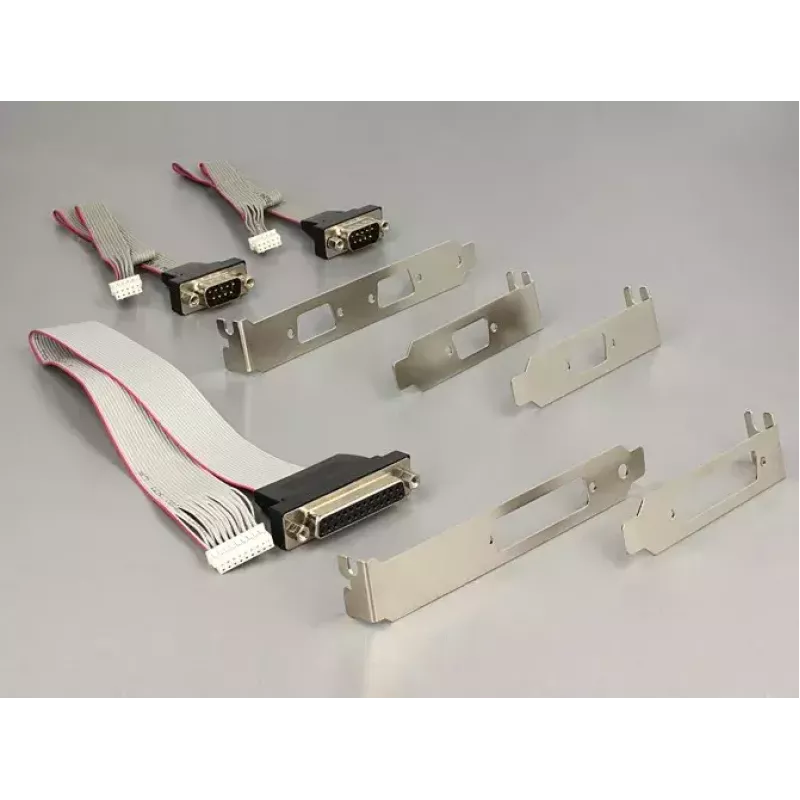

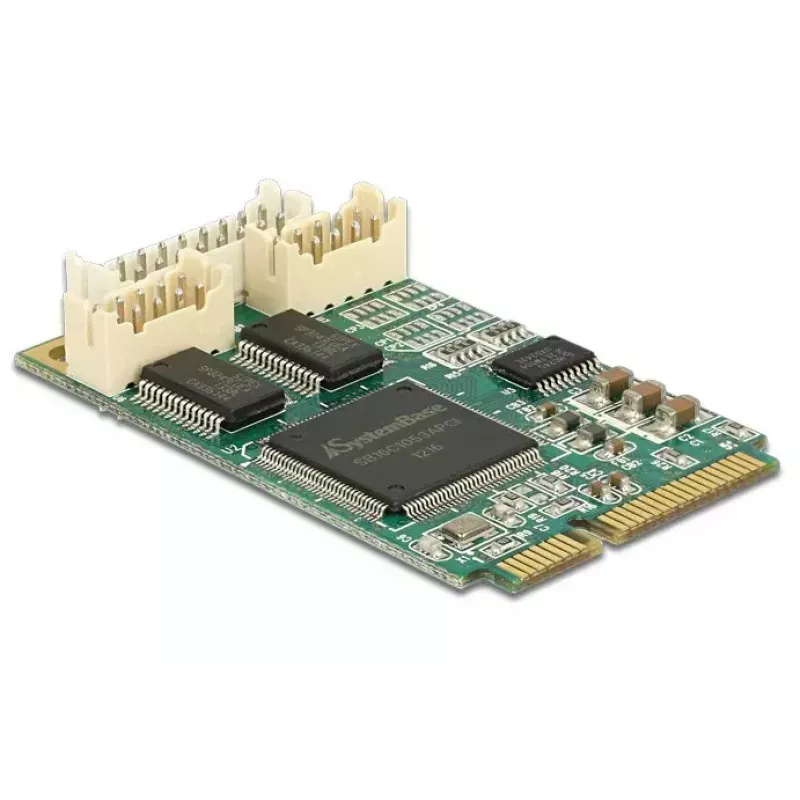

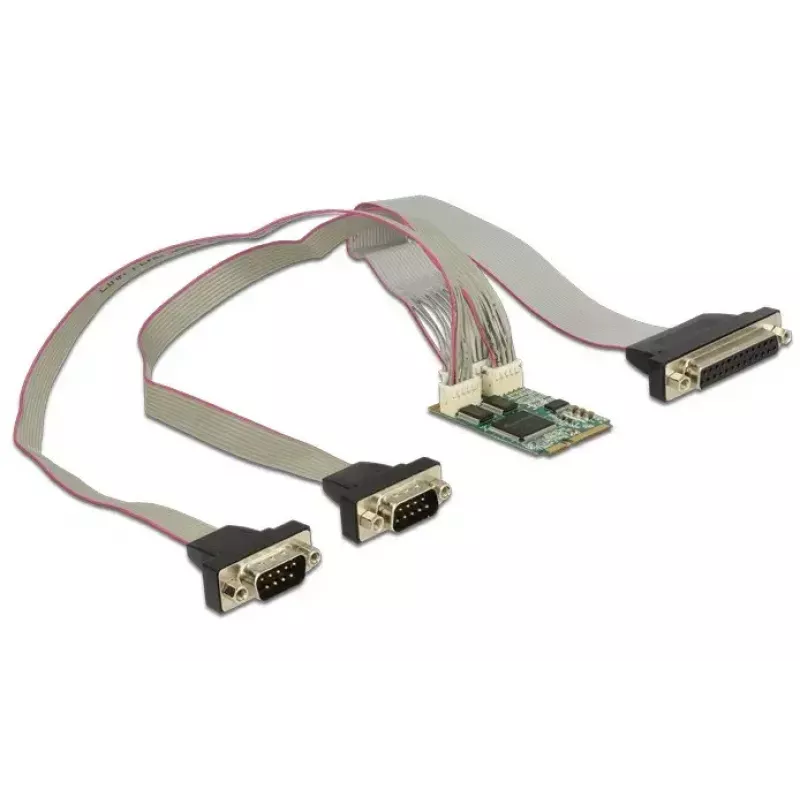

DeLOCK 95246 MiniPCIe adapteris paplašina sistēmu ar diviem papildu seriālajiem portiem un vienu paralēlo portu, kas pieejami caur slota kronšteinu. Tas nodrošina iekšējos 2 x 10 kontaktu savienotājus seriālajam un 18 kontaktu savienotāju paralēlajam pieslēgumam uz moduļa, kā arī piedāvā standarta vai zema profila slota kronšteinu, lai izvadītu savienojumus uz ārpusi. Karte ir balstīta uz Systembase SB16C1053 mikroshēmojumu, atbilst MiniPCIe pilna izmēra formas faktoram un PCI Express 2.0 interfeisam, un atbalsta datu pārraides ātrumu līdz 921,6 Kb/s, kas ir saderīgs ar 16C550 UART ierīcēm.

Priekšrocības

Šī iekšējā interfeisa karte pievieno mantotos paralēlos un seriālos savienojumus sistēmām ar Mini PCI Express slotu, ļaujot pieslēgt printerus, skenerus, modemus un citas RS-232 vai paralēlās perifērijas ierīces. Komplektā ietilpst kontaktu savienotāji uz moduļa un izvēle starp standarta vai zema profila slota kronšteiniem, nodrošinot elastīgu uzstādīšanu dažādos korpusos. Atbalstītais bodu ātrums un 16C550 UART saderība garantē uzticamu saziņu ar plašu ierīču klāstu.

Piemērots (uzdevumiem / lietošanas gadījumiem)

Galvenās specifikācijas

Kā lietot

Uzstādiet DeLOCK 95246 karti pieejamā Mini PCI Express pilna izmēra slotā resursdatora sistēmā saskaņā ar sistēmas rokasgrāmatu un nostipriniet izvēlēto slota kronšteinu (standarta vai zema profila) pie korpusa. Izvadiet iekšējos savienotāju kabeļus no moduļa uz kronšteina savienotājiem, ja nepieciešams, pēc tam pievelciet skrūvju uzgriežņus uz ārējiem kabeļiem (DB9 vai paralēlais), lai nodrošinātu drošu savienojumu. Pēc aparatūras uzstādīšanas palaidiet sistēmu un instalējiet nepieciešamos draiverus, lai operētājsistēma atpazītu seriālos un paralēlos portus.

Ieteikumi

Pārliecinieties, ka resursdatora sistēma atbalsta Mini PCIe pilna izmēra kartes un ka jūsu operētājsistēmai ir pieejami draiveri SB16C1053 mikroshēmojumam vai vispārīgi 16C550 saderīgi UART draiveri. Izmantojiet ekranētus kabeļus gariem seriālajiem savienojumiem un nostipriniet DB9 savienotājus ar komplektā iekļautajiem skrūvju uzgriežņiem, lai novērstu nejaušu atvienošanu.
