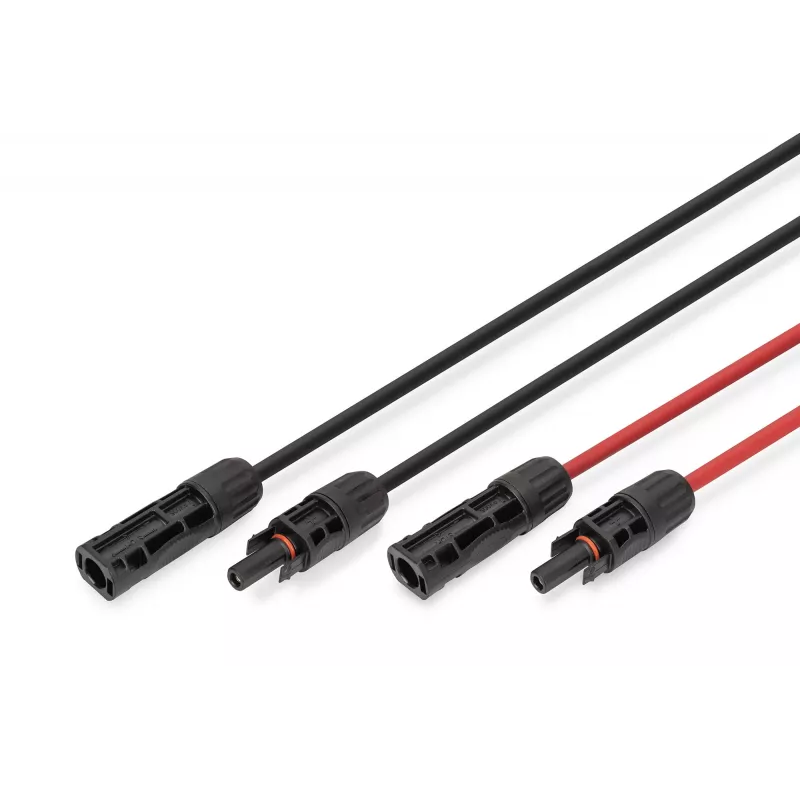

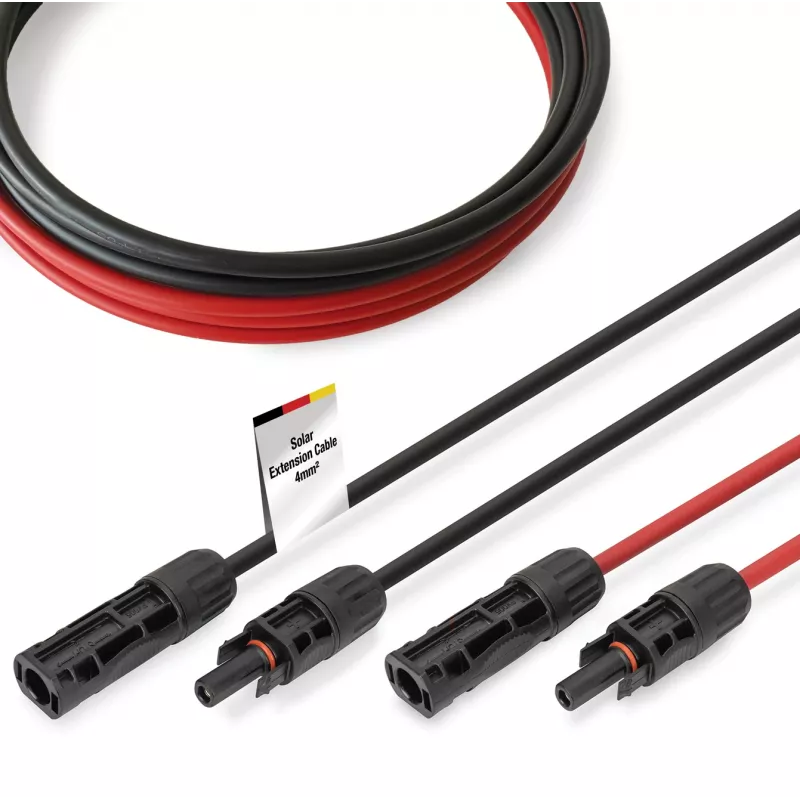

Kabelis Digitus DK-SCEC64-0050 4 mm² MC4 5 m Melns Sarkans

Digitus DK-SCEC64-0050 4 mm² MC4 5 m Melns Sarkans ir gatavs lietošanai saules enerģijas kabeļa pagarinātājs iekštelpu un āra fotoelementu instalācijām. Tam ir iepriekš samontēts MC4 spraudnis un kontaktligzda, alvota vara vadītājs ar 4 mm² šķērsgriezumu, XLPO izolācija un uzticams apvalks, lai izturētu UV starojumu, mitrumu, ozonu un mehānisko spriedzi. Ar nominālo strāvu 30 A un līdzstrāvas sprieguma nominālu līdz 1500 V, kabelis ir piemērots saules moduļu, pārveidotāju un citu PV komponentu savienošanai.

Priekšrocības

Augstu vadītspēju un aizsardzību pret koroziju nodrošina alvota vara vadītāji. Iepriekš samontētie MC4 savienotāji ļauj veikt ātrus un drošus savienojumus bez instrumentiem. Kabelis ir paredzēts augstsprieguma PV sistēmām ar līdzstrāvas pielaidi līdz 1500 V un piedāvā plašu darba temperatūras diapazonu no -40 °C līdz +85 °C. Apvalks ir liesmu slāpējošs saskaņā ar UL94 V-0, un konstrukcija nodrošina zemu kontakta pretestību (≤0,509 Ω), lai samazinātu jaudas zudumus. Konstrukcija ir laikapstākļu izturīga un izturīga pastāvīgai lietošanai ārpus telpām un atbilst CE, EN 50618, EN 60332-1-2 (Eca) un EN 62852:2015 standartiem.

Piemērots

• Saules paneļu savienošanai dzīvojamo un komerciālo PV sistēmās
• Moduļu savienošanai ar pārveidotājiem vai sadales kārbām
• Pagarinājuma posmiem, kur nepieciešams 5 m 4 mm² MC4 savienojums
• Pastāvīgām āra instalācijām, kurām nepieciešama UV un laikapstākļu izturīga kabeļu sistēma

Galvenās specifikācijas

• Garums: 5 m
• Vadītāja šķērsgriezums: 4 mm²
• Nominālā strāva: 30 A
• Sprieguma pielaide: līdz 1500 V līdzstrāvas (arī norādīts 1000 V maiņstrāvas)
• Vadītāja materiāls: alvots varš (TS 56/0,285 ±0,01)
• Vadītāja diametrs: 2,4 mm
• Izolācijas materiāls: XLPO
• Apvalka materiāls: XLPO (ārējais diametrs 5,5 mm ±0,2 mm)
• Izolācijas diametrs: 3,8 mm ±0,1 mm
• Spraudņa materiāls: PPE, PA66, bez halogēna
• Temperatūras diapazons: -40 °C līdz +85 °C
• Kontakta pretestība: ≤0,509 Ω
• Izolācijas pretestība: ≥580 MΩ·km
• Dielektriskā izturība: maiņstrāva 6,5 kV / līdzstrāva 15 kV (5 min)
• Dzirksteles tests: 7 kV
• Standarti un sertifikāti: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Krāsas: 1x melns, 1x sarkans
• Savienojumi: MC4 spraudnis uz MC4 kontaktligzdu
• Aizsardzības pakāpe: IP65/IP68

Kā lietot

Novietojiet kabeli starp saules moduli un pārveidotāju vai starp moduļiem tā, lai neviens vadītājs nebūtu mehāniski noslogots. Savienojiet iepriekš samontēto MC4 spraudni ar atbilstošo moduļa vai ierīces MC4 kontaktligzdu, līdz tas nofiksējas; pārbaudiet, vai savienojums ir drošs. Izvadiet kabeli, ievērojot vietējos uzstādīšanas noteikumus, izvairoties no asām malām un karstām virsmām. Pārliecinieties, ka polaritāte ir pareiza (sarkans = pozitīvs, melns = negatīvs), un piestipriniet kabeli ar piemērotām skavām vai saitēm, lai novērstu pārvietošanos. Pirms nodošanas ekspluatācijā veiciet izolācijas un nepārtrauktības pārbaudes, kā noteikts piemērojamajos standartos.

Ieteikumi

Izmantojiet šo 4 mm² MC4 5 m kabeli posmiem, kuriem nepieciešama līdz 30 A un līdz 1500 V līdzstrāvas. Garākiem posmiem vai lielākām strāvas prasībām novērtējiet lielākus vadītāju šķērsgriezumus. Glabājiet un uzstādiet kabeli prom no ilgstošas saskares ar ekstrēmiem šķīdinātājiem vai eļļām, kā arī ievērojiet vietējos elektriskos noteikumus PV uzstādīšanai un zemēšanai.
