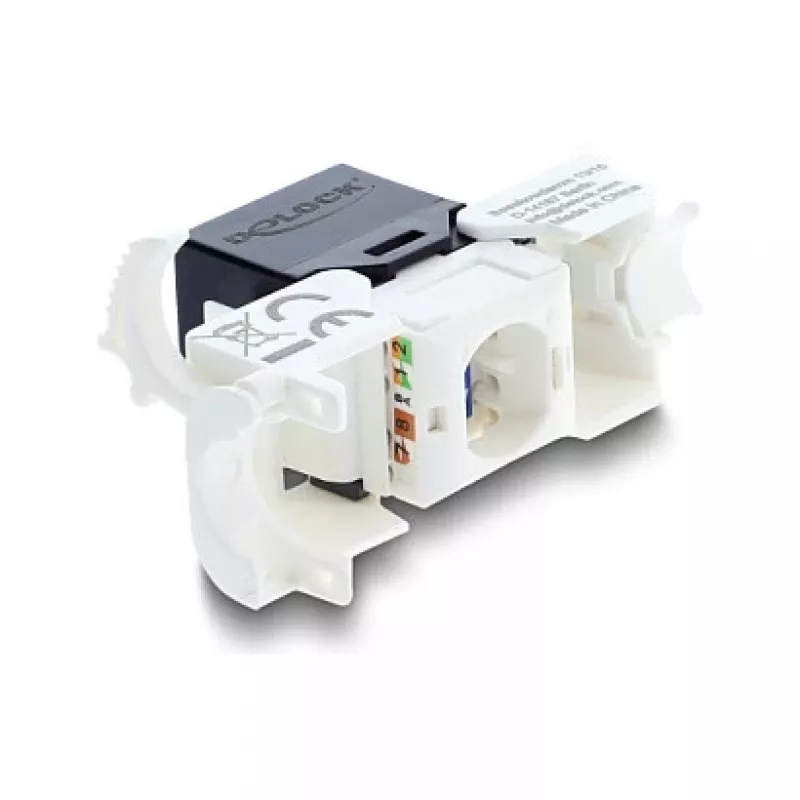

Keystone modulis RJ45 uz LSA Cat.6 UTP ar fiksējošo klipsi un bez kabeļu saitēm — DELOCK 90794, plakans melns/baltss, 16.1×30×19.4 mm

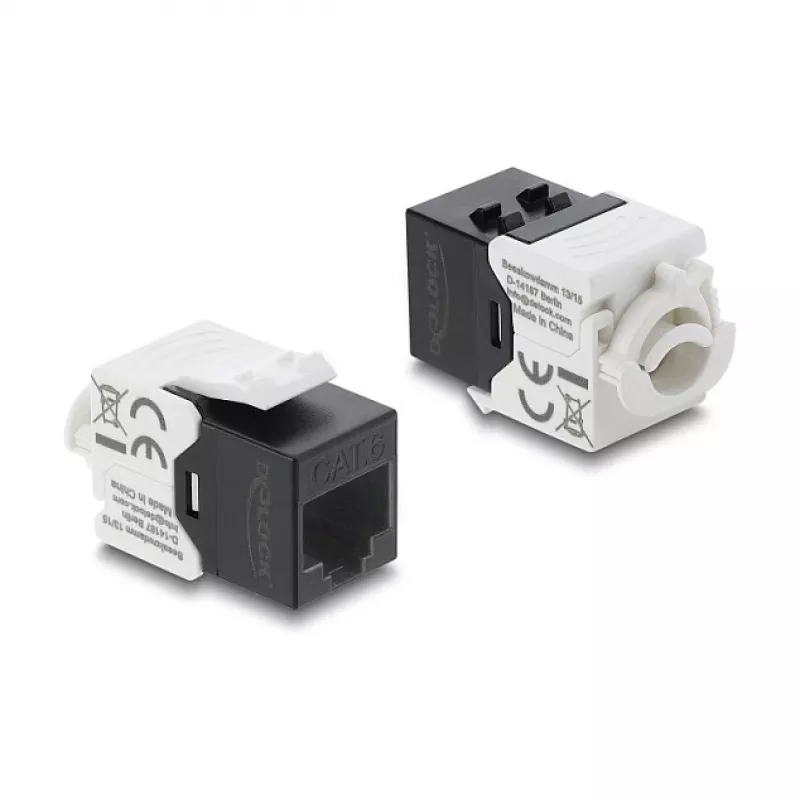

DELOCK keystone modulis RJ45 uz LSA Cat.6 UTP ar fiksējošo klipsi un bez kabeļu saitēm ir kompakts adapteris RJ45 ligzdas pārveidošanai uz LSA termināciju Cat.6 neekranētā vītā pāra kabeļos. Ar plakanu konstrukciju un izmēriem 16.1×30×19.4 mm modulis ir paredzēts vietu taupošai uzstādīšanai keystone paneļos, sejas plāksnēs un virsmas montāžas kārbās. Ierīce tiek piegādāta kā viens gabals polietilēna maisiņā un ir pieejama plakanā melnā/baltā apdarē.

Priekšrocības

Modulis nodrošina bezinstrumentu un vietu taupošu risinājumu RJ45 tīkla kabeļu savienošanai ar LSA terminācijas blokiem. Integrētais fiksējošais klipsis aizmugurē nostiprina kabeli bez nepieciešamības pēc atsevišķām kabeļu saitēm, samazinot uzstādīšanas laiku un kabeļu jucekli. Tā plakanais profils minimizē izvirzījumu seklos korpusos, vienlaikus saglabājot Cat.6 veiktspēju UTP instalācijām.

Piemērots

Galvenās specifikācijas

Kā lietot

Sagatavojiet Cat.6 UTP kabeli, noņemot ārējo apvalku un sakārtojot vadītājus atbilstoši nepieciešamajai pieslēguma shēmai. Ievietojiet vadītājus LSA terminācijas blokā un terminējiet tos, izmantojot piemērotu LSA iespiešanas instrumentu. Novietojiet kabeli tā, lai integrētais fiksējošais klipsis varētu iesaistīties un nostiprināt kabeli bez papildu kabeļu saitēm. Iespraudiet moduli keystone slotā paneļa, sejas plāksnes vai virsmas montāžas kārbas līdz tas nofiksējas vietā. Pievienojiet RJ45 spraudni priekšējai ligzdai, lai pabeigtu savienojumu.

Ieteikumi

Izmantojiet saderīgu LSA iespiešanas instrumentu un ievērojiet Cat.6 vadu standartus, lai nodrošinātu uzticamu veiktspēju. Pārbaudiet vadītāju izvietojumu un nepārtrauktību pēc terminēšanas. Izvēlieties moduļa apdari, lai atbilstu uzstādīšanas videi, un izvairieties no pārmērīgas liekšanas terminācijas punkta tuvumā, lai saglabātu signāla integritāti.
