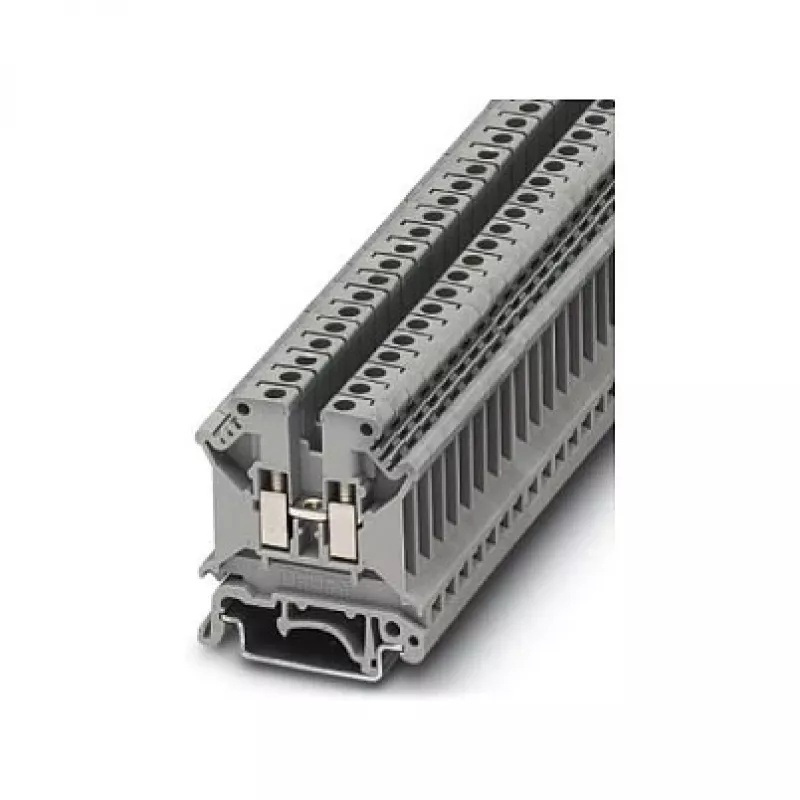

Phoenix 3004362 UK 5 N caurejas spaiļu bloks pelēks skrūvju savienojums 41 A 800 V

Caurejas spaiļu bloks, kas izstrādāts drošai un blīvai vadu pieslēgšanai rūpnieciskajos vadības paneļos un sadales skapjos. UK 5 N nodrošina uzticamu skrūvju savienojumu vadītājiem līdz 6 mm², atbalstot nominālo strāvu 41 A un spriegumu līdz 800 V. Tā kompaktais pelēkais poliamīda korpuss tiek uzsprausts uz standarta 35 mm DIN sliedēm, padarot to par praktisku izvēli profesionālām elektroinstalācijām.

Priekšrocības

UK 5 N piedāvā izturīgu skrūvju spīļu sistēmu, kas uztur nemainīgu kontakta spēku uz cietiem, savītiem un smalkiem vadītājiem. Ar plašu darba temperatūras diapazonu no -60 °C līdz 105 °C un piesārņojuma pakāpi 3, tas darbojas uzticami prasīgās vidēs. M3 skrūves vītne un 0,6–0,8 Nm pievilkšanas griezes moments nodrošina ātru un drošu savienojumu bez īpašiem instrumentiem.

Piemērots

• Rūpnieciskie vadības skapji un automatizācijas sistēmas
• Enerģijas sadale un barošanas ķēdes līdz 800 V
• Ēku instalācijas un paneļu vadi
• Lietojumi, kuros nepieciešami vibrācijas izturīgi skrūvju savienojumi
• Montāža uz DIN sliedes NS 35/7,5 vai NS 35/15

Galvenās specifikācijas

• Savienojumu skaits: 2
• Pozīciju skaits: 1
• Savienojuma metode: Skrūvju savienojums
• Nominālā strāva (IEC): 41 A
• Nominālais spriegums (IEC): 800 V
• Nominālais pārspriegums: 8 kV
• Vadītāja šķērsgriezums, ciets: 0,2 – 6 mm²
• Vadītāja šķērsgriezums, savīts: 0,2 – 4 mm²
• AWG diapazons: 24 – 10
• Noņemšanas garums: 8 mm
• Skrūves vītne: M3
• Pievilkšanas griezes moments: 0,6 – 0,8 Nm
• Izolācijas materiāls: Poliamīds (PA)
• Krāsa: Pelēka
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Darba temperatūra: -60 °C līdz 105 °C
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III

Ieteikumi

Lai nodrošinātu uzticamus un bezapkopes savienojumus vidēs ar augstu vibrāciju vai temperatūru, izmantojiet UK 5 N kopā ar uzgaļiem savītiem vadītājiem un pārbaudiet griezes momenta iestatījumus uzstādīšanas laikā. Izmantojiet gala vāciņus un starpsienas, lai saglabātu attālumus un izlīdes ceļus blīvās spaiļu rindās.
