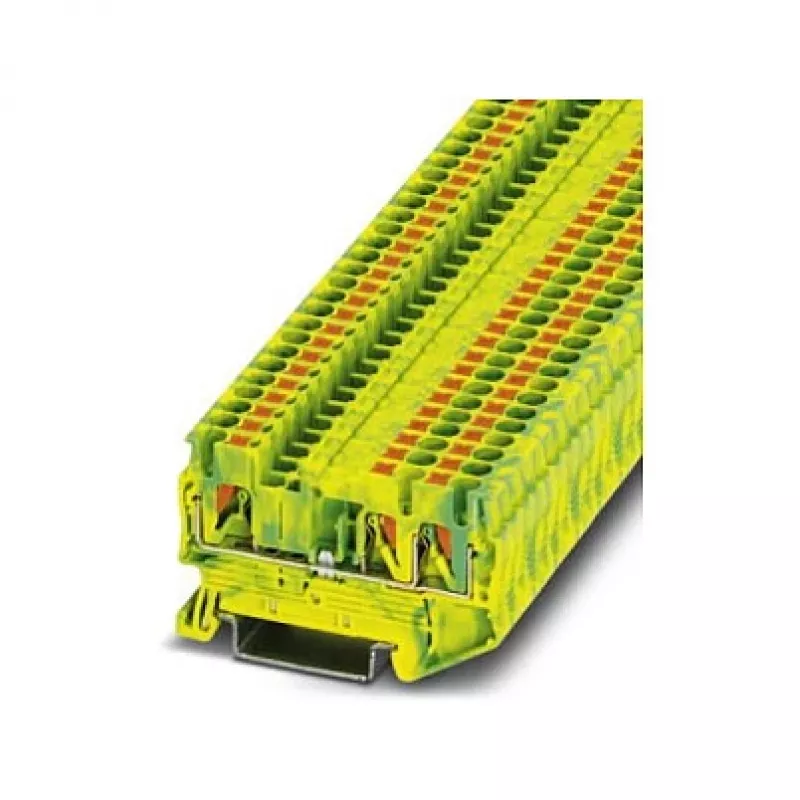

Phoenix 3209565 PT 2,5-TWIN-PE spraudkontakta aizsargzemējuma spaile, zaļi-dzeltena, 2.5 mm², DIN sliede

Elektriķiem un sadales skapju montētājiem, kas strādā ar DIN sliežu montāžu, ir nepieciešams uzticams veids, kā pieslēgt aizsargzemējuma vadītājus. Phoenix 3209565 PT 2,5-TWIN-PE ir push-in aizsargzemējuma spaiļu bloks, kas vienkāršo zemēšanu vadības skapjos un sadales paneļos. Ar zaļi dzelteno korpusu un trim savienojuma punktiem tas nodrošina drošu PE sadales punktu vairākiem vadītājiem.

Galvenās specifikācijas

• Savienojuma tehnoloģija: Push-in
• Nominālais šķērsgriezums: 2.5 mm²
• Savienojumu skaits: 3 (1 ieeja, 2 izejas)
• Pozīciju skaits: 1
• Vadītāja šķērsgriezums, ciets: 0.14 mm² - 4 mm²
• Vadītāja šķērsgriezums, elastīgs: 0.14 mm² - 4 mm²
• Vadītāja šķērsgriezums, elastīgs ar uzgali (bez plastmasas uzmavas): 0.14 mm² - 2.5 mm²
• Vadītāja šķērsgriezums, elastīgs ar uzgali (ar plastmasas uzmavu): 0.14 mm² - 2.5 mm²
• Noņemšanas garums: 8 mm - 10 mm
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Korpusa materiāls: Poliamīds (PA)
• Degtspējas klase: UL 94 V0
• Darba temperatūra: -60 °C līdz 105 °C
• Standarti/apstiprinājumi: IEC 60947-7-2, UL, cUL, VDE, EAC

Kāpēc izvēlēties šo

Push-in savienojuma tehnoloģija ļauj bez instrumentiem pieslēgt cietos vadītājus un vadītājus ar uzgaļiem, ievērojami samazinot uzstādīšanas laiku. Divkāršais dizains nodrošina divus atsevišķus zemējuma punktus no viena spaiļu bloka, optimizējot vietu uz DIN sliedes. Zaļi dzeltenā krāsa skaidri identificē PE funkciju, nodrošinot atbilstību elektroinstalācijas noteikumiem. Poliamīda korpuss nodrošina augstu mehānisko izturību un ir liesmu slāpējošs saskaņā ar UL 94 V0, palielinot drošību elektroinstalācijās.

Ideāli lietošanas gadījumi

• Aizsargzemējuma sadale rūpnieciskajos vadības paneļos
• Vairāku ķēžu zemēšana ēku automatizācijas sistēmās
• PE pieslēgums mašīnu un iekārtu elektroinstalācijās
• Esošo DIN sliežu instalāciju modernizācija un apkope

Noderīga informācija

Spaiļu bloks ir paredzēts lietošanai ar DIN sliedēm NS 35/7,5 un NS 35/15, kas ir standarts lielākajā daļā korpusu. Tas atbalsta plašu vadītāju izmēru diapazonu no 0.14 mm² līdz 4 mm², nodrošinot elastību dažādiem lietojumiem. Darba temperatūras diapazons no -60 °C līdz 105 °C ļauj izmantot skarbos apstākļos. Spaiļu bloks atbilst starptautiskajiem standartiem, tostarp IEC, UL un VDE, nodrošinot globālu atzīšanu.
