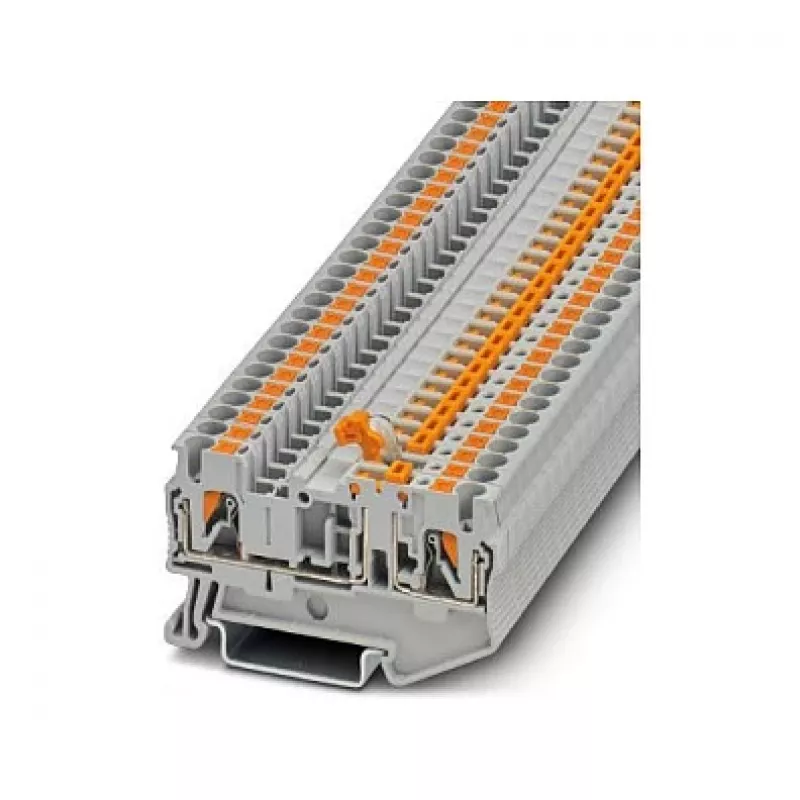

Phoenix 3210156 PT 2,5-MT Mērīšanas atvienošanas spaiļu bloks, Push-in, Pelēks

Vadības skapjos un sadales paneļos, kur ķēdes drošības nolūkos jāatvieno testēšanai un apkopei, Phoenix 3210156 PT 2,5-MT mērīšanas atvienošanas spaiļu bloks nodrošina uzticamu atvienošanas punktu. Šis pelēkais, push-in spaiļu bloks ļauj atdalīt strāvas ceļu ar bīdāmo atvienotāju, ievietot 2,3 mm testa spraudni un pārbaudīt signālus, netraucējot vadu savienojumus. Tā kompaktā 5,2 mm platums ietaupa vietu uz DIN sliedes, savukārt bezinstrumentu push-in savienojums paātrina uzstādīšanu cietiem un savītiem vadītājiem līdz 2,5 mm².

Galvenās specifikācijas

• Tips: Mērīšanas atvienošanas spaiļu bloks
• Savienojuma tehnoloģija: Push-in
• Pozīciju skaits: 1
• Savienojumu skaits: 2
• Nominālais šķērsgriezums: 2,5 mm²
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 20 A
• Vadītāja šķērsgriezums cietam: 0,14 mm² – 4 mm²
• Vadītāja šķērsgriezums savītam: 0,14 mm² – 2,5 mm²
• AWG diapazons: 26 – 12
• Noņemšanas garums: 8 mm – 10 mm
• Korpusa materiāls: Poliamīds (PA)
• Krāsa: Pelēks
• Montāža: DIN sliede NS 35/7,5 vai NS 35/15
• Izmēri (P x A x D): 5,2 mm x 36,5 mm x 56 mm
• Atvienošanas veids: Bīdāmais atvienotājs
• Testa ligzda: 2,3 mm testa spraudnim
• Uzliesmojamības klase: UL 94 V0

Kāpēc izvēlēties šo

Push-in savienojums novērš nepieciešamību pēc īpašiem instrumentiem — vienkārši noņemiet izolāciju un iespiediet vadītāju. Iebūvētais bīdāmais atvienotājs nodrošina redzamu, mehānisku pārtraukumu ķēdē, ļaujot viegli izolēt posmus traucējummeklēšanai vai nodošanai ekspluatācijā. Pelēkais poliamīda korpuss ir izturīgs un liesmu slāpējošs, atbilst UL 94 V0 drošības prasībām rūpnieciskajā vidē. Tā šaurais profils ļauj blīvi izvietot vadus uz DIN sliedes, nezaudējot funkcionalitāti.

Ideāli lietošanas gadījumi

• Vadības paneļu būve, kur nepieciešami mērīšanas punkti strāvas vai sprieguma mērīšanai
• Signālu sadale automatizācijas sistēmās, kur nepieciešama ātra atvienošana apkopei
• Mašīnbūve un rūpnīcu inženierija ar biežu ķēžu atvienošanas nepieciešamību
• Modernizācijas projekti, kur vieta ir ierobežota, bet atvienošanas funkcija ir būtiska

Noderīgi zināt

Spaiļu bloks ir paredzēts lietošanai ar Phoenix Contact PT sērijas piederumiem, ieskaitot gala vāciņus, starpsienas un marķēšanas etiķetes. Tas atbalsta gan cietus, gan savītus vadītājus ar uzgaļiem, aptverot plašu diapazonu no 0,14 mm² līdz 2,5 mm² (savīti) un līdz 4 mm² (cieti). Testa ligzda pieņem standarta 2,3 mm diametra testa spraudņus, saderīgus ar parastajiem multimetru vadiem. Uzticamai darbībai pārliecinieties, ka DIN sliede ir pareizi iezemēta un spaiļu bloks ir droši nofiksēts uz sliedes.
