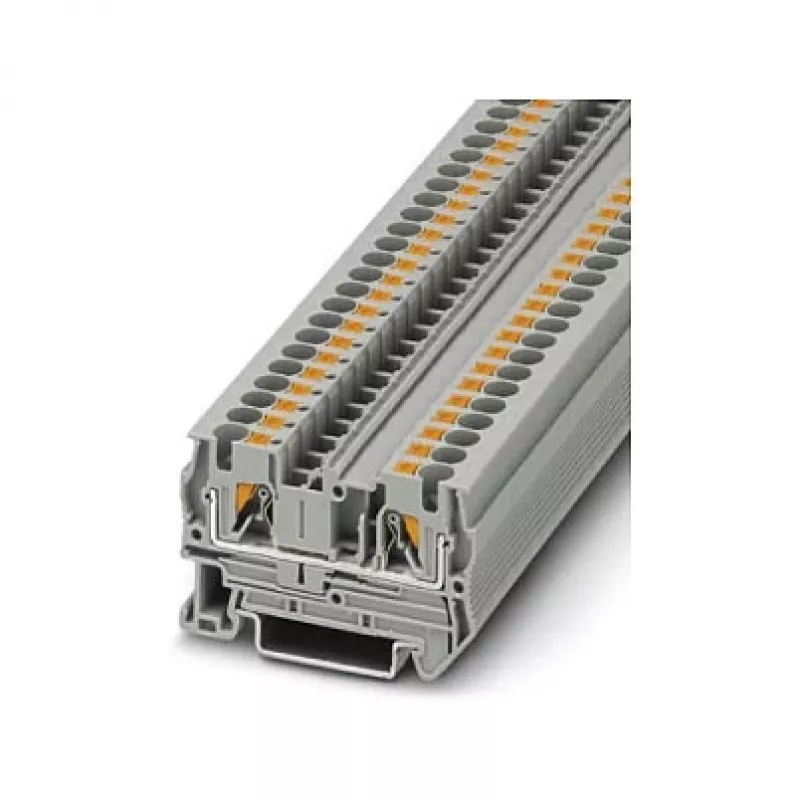

Phoenix 3211757 PT 4 Caurvada spaiļu bloks, Push-in, 4 mm², 1000 V, 32 A, Pelēks

Phoenix 3211757 PT 4 izceļas kā kompakts vienlīmeņa caurvada spaiļu bloks, kas paredzēts augsta blīvuma vadu savienošanai vadības skapjos un sadales kārbās. Atšķirībā no skrūvju spaiļu alternatīvām, tā push-in savienojuma tehnoloģija ļauj tieši ievietot cietos vadītājus un uzmavas savītus vadus bez instrumentiem, samazinot uzstādīšanas laiku līdz pat 50%. Ar 4 mm² nominālo šķērsgriezumu un 1000 V IEC novērtējumu, tas apstrādā prasīgas rūpnieciskās slodzes, saglabājot slaidu 6,2 mm profilu, kas maksimāli izmanto DIN sliedes vietu.

Galvenās priekšrocības

• Push-in savienojums: bezinstrumentu ievietošana cietiem un uzmavas vadītājiem no 0,2 līdz 6 mm²
• Nominālais spriegums 1000 V / 32 A saskaņā ar IEC 60947-7-1, piemērots 3 fāžu sistēmām līdz 690 V AC
• Tikai 6,2 mm plats, ļaujot uzstādīt līdz 161 spaiļu bloku uz metra DIN sliedes
• Izturīgs poliamīda korpuss pelēkā krāsā, bez halogēniem un pašdzēšošs saskaņā ar UL 94 V0
• Plašs darba temperatūras diapazons no -60 °C līdz +105 °C skarbiem apstākļiem

Ikdienas lietošanā

Uzstādīšana ir vienkārša: uzspraudiet spaiļu bloku uz standarta NS 35/7,5 vai NS 35/15 DIN sliedes, sagatavojiet vadītājus ar noņemšanas garumu 9–11 mm un ievietojiet tos skaidri marķētajās ieejas piltuvēs. Integrētais testa kontakts ļauj viegli pārbaudīt spriegumu bez vadu atvienošanas. Savītiem vadītājiem bez uzmavām vienkārši nospiediet oranžo stūmēju ar skrūvgriezi, lai atvērtu atsperes skavu. Simetriskais dizains ļauj vadu savienošanu no kreisās uz labo vai no labās uz kreiso pusi, un lielā marķēšanas virsma pieņem standarta Zack sloksnes skaidrai ķēdes identifikācijai.

Pilnas specifikācijas

• Zīmols: Phoenix Contact
• Modelis: PT 4
• MPN: 3211757
• EAN: 4046356482592
• Savienojuma tehnoloģija: Push-in
• Pozīciju skaits: 1
• Savienojumu skaits: 2
• Līmeņu skaits: 1
• Nominālais šķērsgriezums: 4 mm²
• Nominālais spriegums (IEC): 1000 V
• Nominālā strāva (IEC): 32 A
• Vadītāja šķērsgriezums cietais: 0,2 - 6 mm²
• Vadītāja šķērsgriezums savītais: 0,2 - 4 mm²
• Vadītāja šķērsgriezums AWG: 24 - 10
• Noņemšanas garums: 9 - 11 mm
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Izolācijas materiāls: PA (poliamīds)
• Krāsa: Pelēks
• Darba temperatūra: -60 °C līdz 105 °C
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Standarti/apstiprinājumi: IEC 60947-7-1
• Platums: 6,2 mm
• Augstums: 36,5 mm
• Dziļums: 32 mm

Nobeiguma piezīme

PT 4 ir pārbaudīts darba zirgs paneļu ražotājiem un mašīnu OEM, kuriem nepieciešama uzticama, vietu taupoša vadu savienošana, nezaudējot veiktspēju. Tā push-in dizains samazina vadu savienošanas kļūdas un apkopes dīkstāvi, padarot to par gudru izvēli mūsdienu automatizācijas projektiem.
