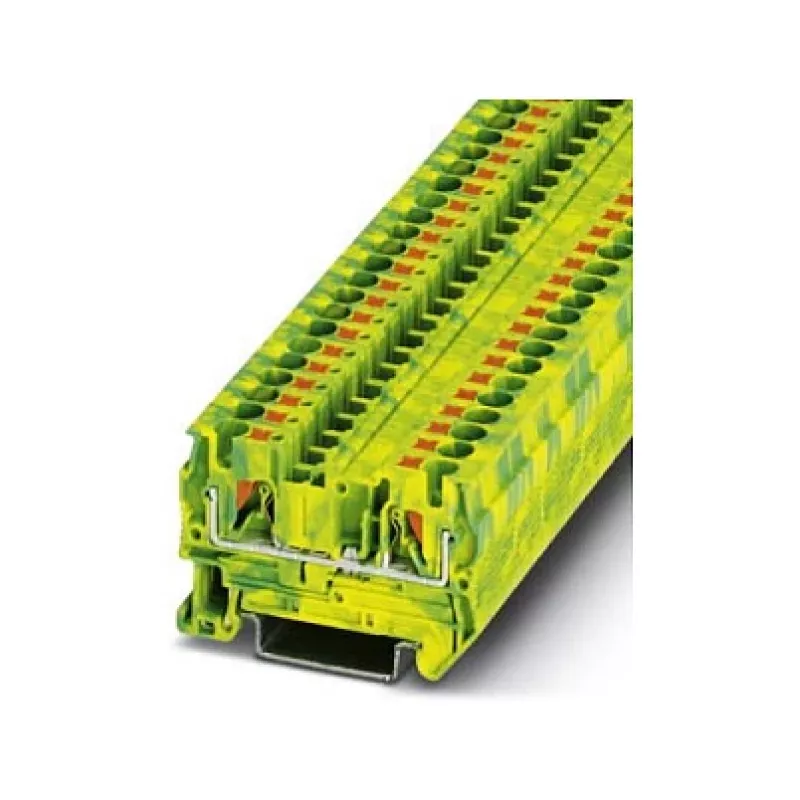

Phoenix Contact PT 4-PE aizsargvada spaiļu bloks, push-in, 4 mm², zaļi dzeltens

Aizsargvada spaiļu bloks ar push-in savienojuma tehnoloģiju, paredzēts uzticamai iezemēšanai rūpnieciskajos vadības paneļos un sadales sistēmās. PT 4-PE nodrošina drošu, bezinstrumentu savienojumu cietiem un dzīslu vadiem līdz 4 mm², garantējot zemu pārejas pretestību un augstu mehānisko noturību. Tā zaļi dzeltenais korpuss skaidri identificē PE funkciju, savukārt kompaktais dizains ietaupa vietu uz DIN sliedes.

Priekšrocības

Push-in savienojums samazina vadu pieslēgšanas laiku līdz pat 50% salīdzinājumā ar skrūvju savienojumiem. Spailes pieņem vadus no 0,2 līdz 6 mm² (cieti) un 0,2 līdz 4 mm² (dzīslu), ar noņemšanas garumu 8–10 mm. Poliamīda korpuss atbilst UL 94 V0 ugunsdrošības standartam un darbojas droši temperatūrā no -60 °C līdz 105 °C. Īsslēguma strāvas nomināls 400 A (1 s) un pārsprieguma nomināls 8 kV nodrošina drošību prasīgos lietojumos.

Piemērots

• Iezemēšanas un aizsargzemējuma savienojumiem rūpnieciskajos vadības skapjos
• Ēku automatizācijas un elektroenerģijas sadales sistēmās
• Mašīnām un iekārtām, kurām nepieciešams uzticams PE savienojums
• Lietojumiem ar biežu vadu maiņu vai apkopi

Galvenās specifikācijas

• Savienojuma tehnoloģija: Push-in
• Nominālais šķērsgriezums: 4 mm²
• Savienojumu skaits: 2
• Pozīciju skaits: 1
• Montāžas veids: DIN sliede NS 35/7,5 vai NS 35/15
• Vadu izmēru diapazons: 0,2–6 mm² cieti (AWG 24–10), 0,2–4 mm² dzīslu (AWG 24–10)
• Noņemšanas garums: 8–10 mm
• Izolācijas materiāls: Poliamīds (PA), UL 94 V0
• Darba temperatūra: -60 °C līdz 105 °C
• Īsslēguma strāva: 400 A (1 s, ar 4 mm² vadu)
• Nominālais pārspriegums: 8 kV
• Apstiprinājumi: UL, cUL, VDE, EAC, KEMA-KEUR

Ieteikumi

Lai sasniegtu optimālu veiktspēju, izmantojiet ar Phoenix Contact gala kronšteiniem un marķēšanas piederumiem. Nodrošiniet pareizu griezes momentu DIN sliedes montāžai un pārbaudiet vadu ievietošanas dziļumu, izmantojot integrēto pārbaudes punktu. Savienojiet ar citiem PT sērijas spaiļu blokiem, lai iegūtu vienotu un vietu taupošu instalāciju.
