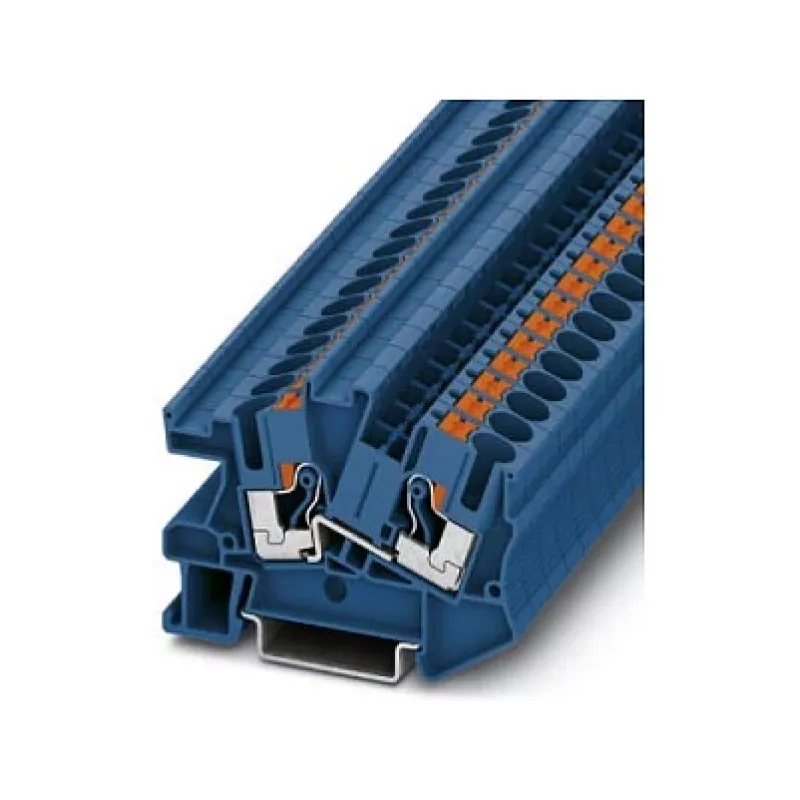

Phoenix Contact PTI 6 BU push-in instalācijas spaiļu bloks, zils, 6 mm², 500 V, 41 A, DIN sliede

Rūpnieciskajos vadības paneļos un ēku instalācijās uzticama vadu pieslēgšana ir būtiska drošībai un darbības nepārtrauktībai. Phoenix Contact PTI 6 BU instalācijas spaiļu bloks atrisina šo problēmu ar push-in savienojuma sistēmu, kas pieņem cietus un elastīgus vadītājus bez instrumentiem, samazinot vadu pieslēgšanas laiku un nodrošinot vibrācijas izturīgus savienojumus. Tā kompaktais 6 mm² dizains atbilst standarta DIN sliedēm, padarot to ideāli piemērotu sadales skapjiem, mašīnbūvei un HVAC sistēmām.

Kam tas paredzēts

Elektriķiem, paneļu ražotājiem un apkopes tehniķiem, kuriem nepieciešams ātrs, drošs un bezapkopes savienojums jaudas sadalei un vadības ķēdēm. Tas ir piemērots lietojumiem, kur vieta ir ierobežota, bet veiktspēja nedrīkst ciest.

Galvenās īpašības

• Push-in savienojuma tehnoloģija: vienkārši ievietojiet attīrītu vadītāju – cietiem vadiem instrumenti nav nepieciešami.
• Augsta strāvas kapacitāte: nominālā strāva 41 A un spriegums 500 V (IEC), piemērots jaudas sadalei līdz 6 mm².
• Trīs savienojuma punkti uz viena potenciāla: ļauj viegli sadalīt potenciālu un veikt cilpošanu.
• Zils korpuss skaidrai neitrālo vadītāju vai noteiktu ķēžu grupu identificēšanai.
• Montāža uz DIN sliedes NS 35/7,5 un NS 35/15, saderīgs ar standarta korpusiem.
• Degtspējas klase V0 (UL 94) un plašs temperatūras diapazons no -60 °C līdz +105 °C skarbiem apstākļiem.

Specifikācijas

• Savienojuma tehnoloģija: Push-in
• Nominālais šķērsgriezums: 6 mm²
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 41 A
• Savienojumu skaits: 3
• Potenciālu skaits: 1
• Krāsa: Zila
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Izolācijas materiāls: PA (poliamīds)
• Degtspējas klase (UL 94): V0
• Darba temperatūra: -60 °C ... 105 °C
• Vadītāja šķērsgriezums cietam: 0,5 mm² - 10 mm²
• Vadītāja šķērsgriezums elastīgam: 0,5 mm² - 6 mm²
• Attīrīšanas garums: 10 mm
• Nominālais pārspriegums: 6 kV
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Standarti/sertifikāti: IEC 60947-7-1, VDE, UL, cUL, EAC

Padomi

Lai nodrošinātu uzticamu push-in savienojumu, vienmēr attīriet vadītāju tieši līdz 10 mm un pārliecinieties, ka izolācija nav iespiesta. Elastīgiem vadītājiem bez uzgaļiem atveriet spiedes atsperi ar skrūvgriezi. Zilā krāsa ir ideāli piemērota neitrālo vadītāju marķēšanai trīsfāžu sistēmās. Apvienojiet ar gala plāksnēm un marķēšanas etiķetēm profesionālam paneļa izkārtojumam.
