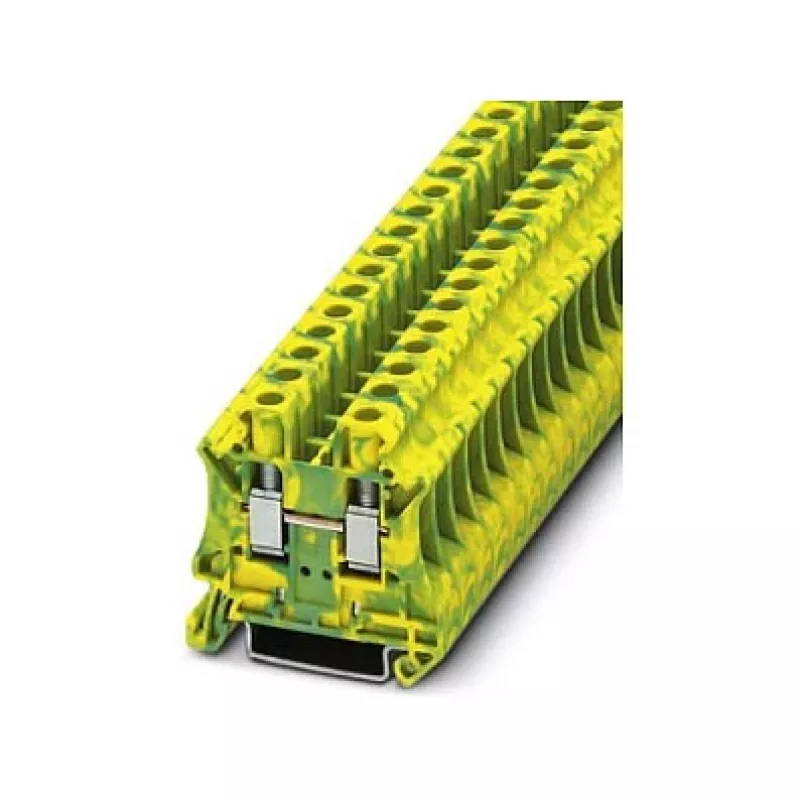

Phoenix Contact UT 6-PE Aizsargvada spaiļu bloks, skrūvju savienojums, zaļi dzeltens, 10 mm²

Rūpnieciskajos vadības skapjos un uz DIN sliedēm elektriķiem un paneļu ražotājiem ir nepieciešams uzticams veids, kā savienot aizsargvadus. Phoenix Contact UT 6-PE aizsargvada spaiļu bloks nodrošina drošu skrūvju savienojuma punktu PE vadītājiem līdz 10 mm², nodrošinot atbilstību IEC 60947-7-2 un drošu zemējumu enerģijas sadales un automatizācijas sistēmās.

Galvenās specifikācijas

• Savienojuma metode: skrūvju savienojums ar M4 vītni, pievilkšanas griezes moments 1,5–1,8 Nm
• Vadītāja šķērsgriezums: ciets līdz 10 mm², dzīslu līdz 6 mm² (AWG 20–8)

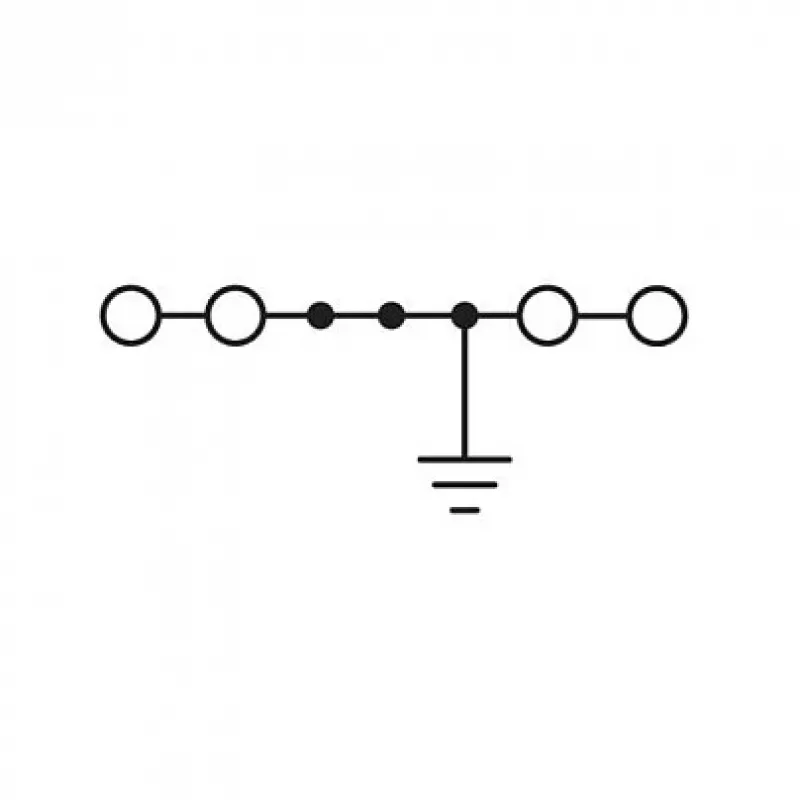

• Savienojumu skaits: 2; pozīciju skaits: 1; līmeņu skaits: 1
• Montāžas veids: DIN sliede NS 35/7,5 vai NS 35/15
• Krāsa: zaļi dzeltena (PE identifikācija)
• Izolācijas materiāls: poliamīds (PA), degtspējas klase UL 94 V0
• Darba temperatūra: -60 °C līdz +105 °C
• Izolācijas noņemšanas garums: 10 mm
• Standarti: IEC 60947-7-2, piesārņojuma pakāpe 3, pārsprieguma kategorija III

Kāpēc izvēlēties

UT 6-PE ir izstrādāts izturībai un drošībai. Tā robustais skrūvju savienojums nodrošina vibrācijas izturīgu, zemas pretestības zemējuma ceļu, kas ir būtisks personāla un iekārtu aizsardzībai. Zaļi dzeltenais korpuss nodrošina tūlītēju identifikāciju kā PE spaile, samazinot vadu savienošanas kļūdas. Augstas kvalitātes poliamīda izolācija iztur skarbus rūpnieciskos apstākļus, un plašais temperatūras diapazons padara to piemērotu gan iekštelpu, gan āra lietojumiem.

Ideāli lietošanas gadījumi

• Aizsargvadu zemēšana vadības paneļos un sadales iekārtās
• PE vadītāju savienošana motoru vadības centros un sadales skapjos
• Dzelzceļa, mašīnbūves un atjaunojamās enerģijas iekārtas, kurām nepieciešama uzticama zemēšana
• Esošo DIN sliedes spaiļu bloku modernizācija vai paplašināšana

Noderīga informācija

Spaiļu bloks ir daļa no Phoenix Contact CLIPLINE complete sistēmas, kas ļauj viegli savienot tiltus un marķēt ar standarta piederumiem. Tas ir paredzēts lietošanai tikai ar vara vadītājiem. Vienmēr ievērojiet norādīto griezes momentu, lai nodrošinātu drošu savienojumu un izvairītos no vadītāja vai spailes bojājumiem.
