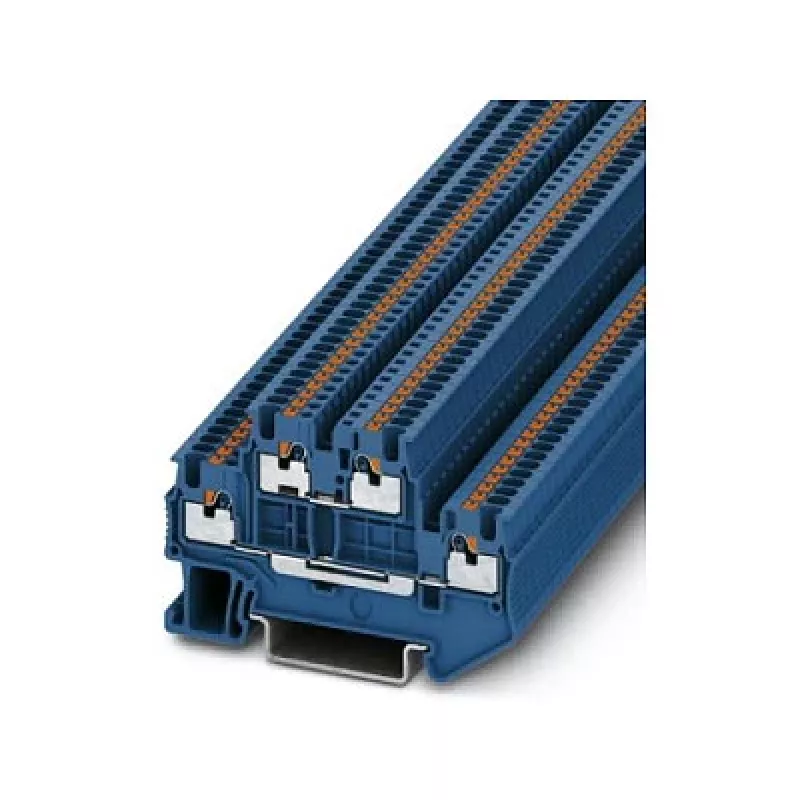

Phoenix 3208524 PTTB 1,5/S BU Divlīmeņu spiedpogu spaiļu bloks, zils

Ar nominālo strāvu 17,5 A un nominālo spriegumu 500 V šis divlīmeņu spaiļu bloks nodrošina uzticamu darbību rūpnieciskās vadības un enerģijas sadales sistēmās, kompaktā 3,5 mm platumā. Spiedpogu savienojuma tehnoloģija ļauj bez instrumentiem pieslēgt cietus un elastīgus vadītājus līdz 1,5 mm², ievērojami samazinot uzstādīšanas laiku.

Pārskats

Phoenix Contact PTTB 1,5/S BU ir divlīmeņu spaiļu bloks ar četriem spiedpogu savienojuma punktiem, paredzēts montāžai uz DIN sliedes NS 35/7,5 vai NS 35/15. Tā zilais poliamīda korpuss atbilst UL 94 V0 degtspējas standartam, nodrošinot drošību sadales skapju un iekārtu elektroinstalācijā. Bloks ir paredzēts piesārņojuma pakāpei 3 un pārsprieguma kategorijai III, padarot to piemērotu skarbiem rūpnieciskiem apstākļiem.

Galvenās priekšrocības

• Spiedpogu savienojums: nav nepieciešami instrumenti cietiem vai uzgriežņiem vadītājiem, samazinot elektroinstalācijas laiku līdz pat 50%.
• Divlīmeņu dizains: divi neatkarīgi potenciāla līmeņi vienā 3,5 mm platā modulī, ietaupot vietu uz DIN sliedes.
• Plašs temperatūras diapazons: darbojas no -60 °C līdz 105 °C, piemērots ekstremāliem apstākļiem.
• Augsta strāvas blīvums: 17,5 A uz līmeni ar 500 V izolāciju, ideāli piemērots vadības ķēdēm un signālu sadalei.
• Izturīgs korpuss: PA 6.6 poliamīds, bez halogēniem, ar V0 degtspējas klasi, nodrošinot paaugstinātu ugunsdrošību.

Tehniskie parametri

• Savienojuma tehnoloģija: spiedpogu
• Līmeņu skaits: 2
• Savienojumu skaits: 4
• Nominālais šķērsgriezums: 1,5 mm²
• Ciets vadītāja šķērsgriezums: 0,14 mm² – 1,5 mm²
• Elastīgs vadītāja šķērsgriezums: 0,14 mm² – 1,5 mm²
• Noņemamās izolācijas garums: 8 mm – 10 mm
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 17,5 A
• Montāžas veids: DIN sliede (NS 35/7,5, NS 35/15)
• Izolācijas materiāls: PA (poliamīds)
• Degtspējas klase: V0 (UL 94)
• Darba temperatūra: -60 °C līdz 105 °C
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Platums: 3,5 mm
• Garums: 65,8 mm
• Augstums (uz NS 35/7,5): 42,5 mm

Mūsu vērtējums

PTTB 1,5/S BU apvieno augstu elektrisko veiktspēju ar kompaktu divlīmeņu dizainu un bezinstrumentu spiedpogu elektroinstalāciju. Tas ir uzticams risinājums sadales skapjiem, PLC interfeisiem un rūpnieciskajai automatizācijai, kur svarīgs ir blīvums un ātrums.
