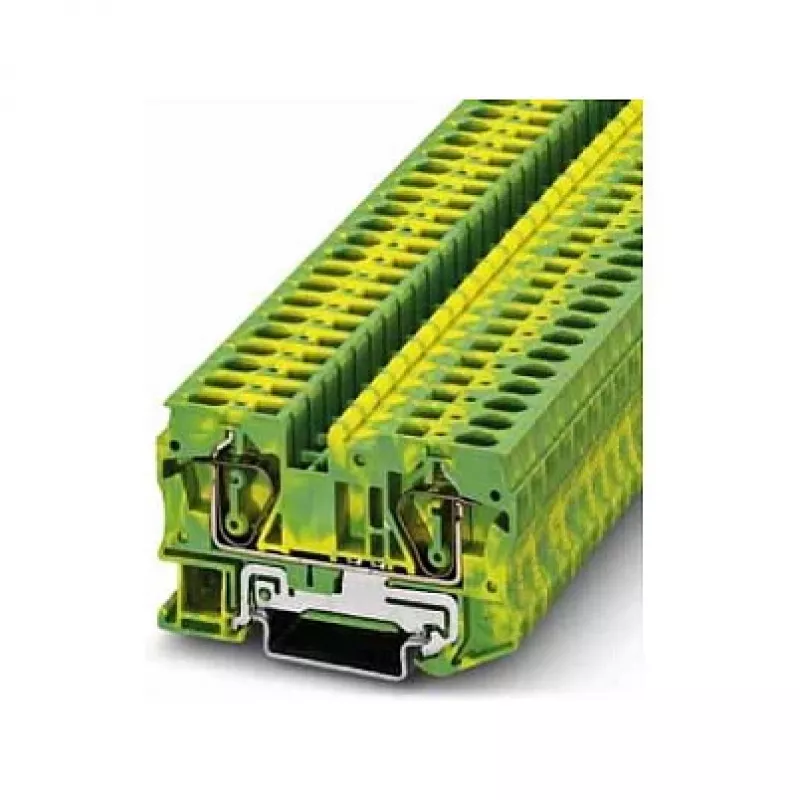

Phoenix Contact ST 6-PE Aizsargzemējuma spaiļu bloks, atsperu skava, zaļi dzeltens, 6mm², DIN sliedei

Rūpnieciskajos vadības paneļos uzticama zemēšana nav izvēles jautājums – tā ir drošības prasība. Phoenix Contact ST 6-PE aizsargzemējuma spaiļu bloks nodrošina drošu, vibrācijas izturīgu savienojumu aizsargvadiem līdz 6 mm². Tā atsperu skavas tehnoloģija novērš nepieciešamību periodiski pievilkt skrūves, nodrošinot zemu apkopes līmeni pat skarbos apstākļos. Zaļi dzeltenais korpuss skaidri identificē PE funkciju, samazinot vadu savienošanas kļūdas uzstādīšanas un pārbaudes laikā.

Kam tas paredzēts

Elektroinženieriem, paneļu ražotājiem un apkopes tehniķiem, kas strādā ar DIN sliedes mezgliem rūpnieciskajā automatizācijā, enerģijas sadalē un ēku infrastruktūrā. Šis spaiļu bloks ir ideāli piemērots lietojumiem, kur nepieciešams kompakts, lielas strāvas PE savienojums ar instrumentu neprasošu iespiežamu vadu savienojumu cietiem vadiem vai uzmavu savītiem vadiem.

Galvenās īpašības

• Atsperu skavas savienojuma sistēma: iespiežama savienošana cietiem un uzmavu vadiem, bez īpašiem instrumentiem
• Piemērots 6 mm² nominālajam šķērsgriezumam, atbalsta līdz 10 mm² cietus vadus
• Liela strāvas kapacitāte: 41 A (IEC) ar 1000 V nominālo spriegumu
• Zaļi dzeltens izolācijas korpuss no liesmu slāpējoša poliamīda (UL 94 V0)
• Montāža uz standarta 35 mm DIN sliedēm (NS 35/7.5 un NS 35/15)
• Plašs darba temperatūras diapazons: -60 °C līdz +105 °C
• Divi savienojuma punkti plus integrēta PE kājiņa tiešai zemēšanai uz sliedes
• Noņemšanas garums 12 mm konsekventiem, uzticamiem savienojumiem

Specifikācijas

• Zīmols: Phoenix Contact
• Modelis: ST 6-PE
• MPN: 3031500
• EAN: 4017918186968
• Savienojuma tehnoloģija: Atsperu skava (iespiežama)
• Nominālais šķērsgriezums: 6 mm²
• AWG izmērs: 10
• Savienojumu skaits: 2 (plus PE kājiņa)
• Pozīciju skaits: 1
• Krāsa: Zaļi dzeltena
• Montāžas veids: DIN sliede (NS 35/7.5, NS 35/15)
• Izolācijas materiāls: Poliamīds (PA)
• Degtspējas klase: UL 94 V0
• Nominālais spriegums (IEC): 1000 V
• Nominālā strāva (IEC): 41 A
• Nominālais pārspriegums: 8 kV
• Noņemšanas garums: 12 mm
• Min. cieta vada šķērsgriezums: 0.2 mm²
• Maks. cieta vada šķērsgriezums: 10 mm²
• Min. savīta vada šķērsgriezums: 0.2 mm²
• Maks. savīta vada šķērsgriezums: 6 mm²
• Min. vada šķērsgriezums (uzmava ar plastmasas uzmavu): 0.25 mm²
• Maks. vada šķērsgriezums (uzmava ar plastmasas uzmavu): 6 mm²
• Darba temperatūra: -60 °C līdz 105 °C

Padomi

Savītiem vadiem bez uzmavām izmantojiet skrūvgriezi, lai atvērtu atsperes skavu pirms ievietošanas. Pārliecinieties, ka DIN sliede ir pareizi iezemēta, lai pabeigtu PE ķēdi. Lietojot uzmavas ar plastmasas uzmavu, pārbaudiet, vai uzmava netraucē saspiešanas zonu. Regulāri pārbaudiet spaiļu bloku, vai nav pārkaršanas vai krāsas izmaiņu pazīmju, īpaši lielas strāvas lietojumos.
