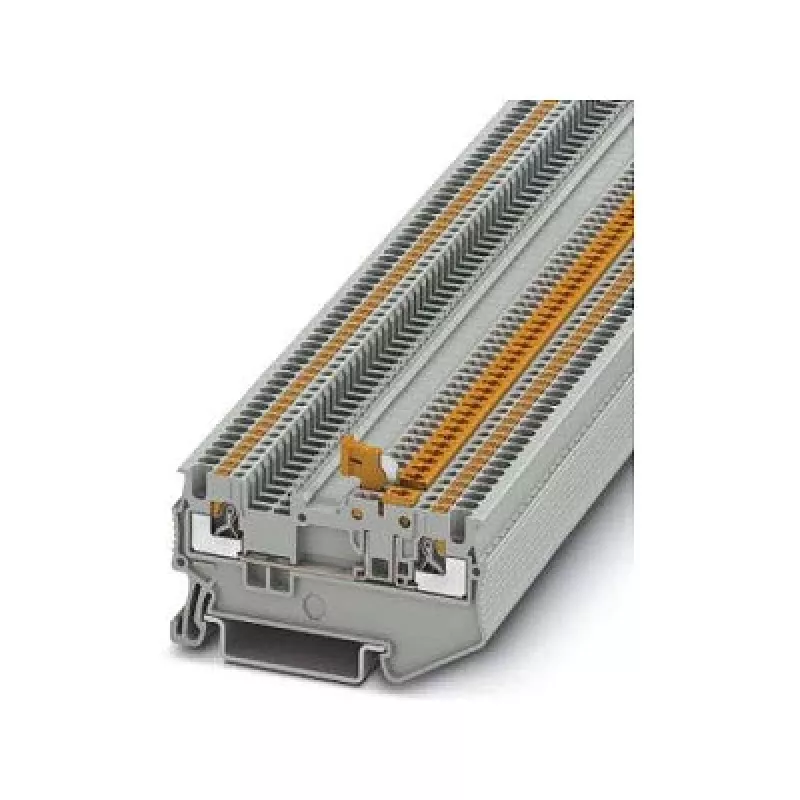

Phoenix 3210301 PT 1,5/S-MT Naža atslēgšanas spaiļu bloks, Push-in, 1,5 mm², pelēks

Vadības skapjos un sadales kārbās droša ķēžu atslēgšana ir būtiska apkopei un traucējummeklēšanai. Phoenix 3210301 PT 1,5/S-MT naža atslēgšanas spaiļu bloks nodrošina kompaktu, bezinstrumentu risinājumu signāla un barošanas līniju atslēgšanai bez pārinstalēšanas. Tā push-in savienojuma tehnoloģija ļauj tieši ievietot cietus vai dzīslu vadītājus, samazinot uzstādīšanas laiku un nodrošinot vibrācijas izturīgus savienojumus.

Kam tas paredzēts

Šis spaiļu bloks ir ideāli piemērots sadales skapju montētājiem, mašīnu ražotājiem un apkopes tehniķiem, kuriem nepieciešama uzticama ķēžu izolācija rūpnieciskās vadības sistēmās, ēku automatizācijā vai procesu tehnoloģijās. Tas ir piemērots lietojumiem, kur vieta ir ierobežota, bet veiktspēju nevar apdraudēt.

Galvenās īpašības

• Naža atslēgšanas funkcija ļauj ātri atslēgt ķēdi ar standarta skrūvgriezi
• Push-in savienojums bezinstrumentu vadu savienošanai cietiem un dzīslu vadītājiem
• Nominālais spriegums 500 V un strāva 17,5 A, piemērots plašam signāla un mazjaudas ķēžu klāstam
• Kompakts dizains ar 1,5 mm² nominālo šķērsgriezumu, ideāli piemērots blīvām DIN sliežu montāžām
• Pelēks poliamīda korpuss, bez halogēniem un liesmu slāpējošs (UL 94 V0)
• Montāža uz standarta NS 35/7,5 vai NS 35/15 DIN sliedēm

Specifikācijas

• Tips: Naža atslēgšanas spaiļu bloks
• Savienojuma metode: Push-in
• Pozīciju skaits: 2
• Līmeņu skaits: 1
• Nominālais šķērsgriezums: 1,5 mm²
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 17,5 A
• Nominālais pārspriegums: 6 kV
• Izolācijas materiāls: Poliamīds (PA)
• Krāsa: Pelēks
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Vadītāja šķērsgriezums cietam: 0,14 – 1,5 mm²
• Vadītāja šķērsgriezums dzīslu: 0,14 – 1,5 mm²
• AWG izmērs: 26 – 16
• Noņemšanas garums: 8 – 10 mm
• Darba temperatūra: -60 °C līdz 105 °C
• Uzliesmojamības klase: UL 94 V0
• Piesārņojuma pakāpe: 3

Padomi

Lai nodrošinātu uzticamus push-in savienojumus, izmantojiet vadītājus ar uzgaļiem vai pārliecinieties, ka dzīslu vadi ir cieši savīti pirms ievietošanas. Lai atslēgtu ķēdi, ievietojiet skrūvgriezi paredzētajā spraugā un atveriet naža kontaktu. Pirms atslēgšanas funkcijas lietošanas vienmēr pārliecinieties, ka ķēde ir atslēgta no sprieguma.
