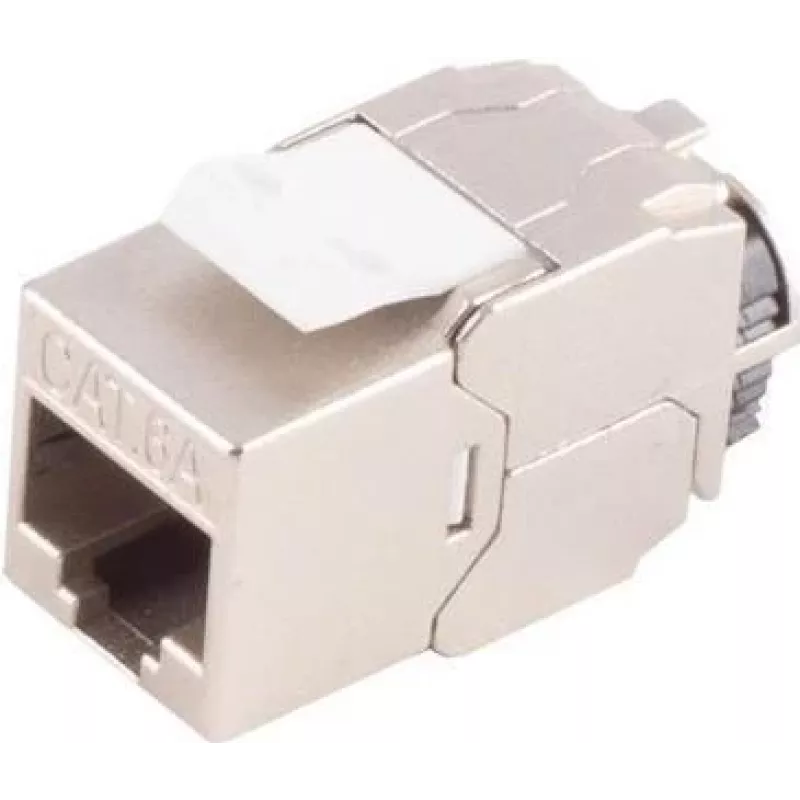

ShiverPeaks Cat. 6A STP bezinstrumentu keystone ligzda BS08-10032, RJ45 tīkla savienotājs

ShiverPeaks Keystone ligzda BS08-10032 ir Cat. 6A STP bezinstrumentu keystone ligzda RJ45 Ethernet savienojumiem. Tā ir izstrādāta, lai nodrošinātu 6A kategorijas veiktspēju ar ekranētu vītā pāra aizsardzību, kas ļauj izveidot uzticamus 10 Gigabit Ethernet savienojumus ekranētās strukturētās kabeļu sistēmās. Bezinstrumentu terminēšanas sistēma nodrošina ātru, bez instrumentiem veicamu ekranētu tīkla kabeļu savienošanu, un tā ir piemērota standarta keystone sienas rozetēm, sadales paneļiem un tīkla ligzdām, ko izmanto komerciālās un dzīvojamās instalācijās.

Priekšrocības

Bezinstrumentu dizains vienkāršo uzstādīšanu, novēršot nepieciešamību pēc iespiedējinstrumentiem un samazinot terminēšanas laiku, savukārt ekranētā konstrukcija uzlabo noturību pret ārējiem elektromagnētiskiem traucējumiem. Kompaktā keystone formas faktora dēļ tā ir saderīga ar standarta rozetēm un paneļiem. Ligzda ir izstrādāta, lai saglabātu Cat. 6A veiktspēju visos četros pāros, un atbalsta ātrdarbīgus Ethernet lietojumus līdz 10 Gbps, ja to izmanto pareizi uzstādītā ekranētā kabeļu sistēmā.

Piemērots

• 10 Gigabit Ethernet savienojumiem biroju un datu centru komutācijā
• Ekranētām strukturētām kabeļu instalācijām, kur nepieciešama samazināta EMI
• Sienas rozetes un moduļu ligzdu terminēšanai komerciālās ēkās
• Dzīvojamo telpu gigabitu tīkliem, kur tiek izmantoti ekranēti kabeļi
• Ātrai terminēšanai uz vietas un tīkla modernizācijai bez iespiedējinstrumentiem

Galvenās specifikācijas

• Kategorijas vērtējums: 6A kategorijas (Cat. 6A) veiktspēja
• Ekranējums: Ekranēta vītā pāra (STP) aizsardzība EMI samazināšanai
• Savienotāja tips: RJ45 keystone ligzdas formas faktors modulāriem paneļiem un sienas rozetēm
• Terminēšanas metode: Bezinstrumentu terminēšana ātrai uzstādīšanai uz vietas
• Datu pārraides ātruma atbalsts: Atbalsta Ethernet līdz 10 Gbps, izmantojot ekranētu kabeļu sistēmu
• Saderība: Iederas standarta keystone atverēs sadales paneļos, sienas rozetēs un ligzdās

Kā lietot

Sagatavojiet ekranēto vītā pāra kabeli, noņemot ārējo apvalku un atsedzot folijas/pītā ekrāna aizsardzību saskaņā ar ligzdas ražotāja norādījumiem. Sakārtojiet atsevišķos pārus norādītajā secībā, ievietojiet vadus bezinstrumentu terminēšanas spraugās un aizveriet terminēšanas vāciņu vai korpusu, lai nostiprinātu vadus. Pārliecinieties, ka ekrāns ir pareizi savienots ar ligzdas metāla apvalku vai drenāžas vada kontaktu, lai saglabātu ekranējuma nepārtrauktību. Ievietojiet keystone ligzdu izvēlētajā sienas rozetē vai sadales panelī, līdz tā nofiksējas vietā, pēc tam pārbaudiet savienojuma nepārtrauktību un veiktspēju, izmantojot atbilstošu tīkla testēšanas aprīkojumu.

Ieteikumi

Izmantojiet šo ekranēto keystone ligzdu pilnībā ekranētā kabeļu sistēmā, ieskaitot ekranētus savienotājus, ligzdas un pareizu zemējumu, lai sasniegtu noteikto Cat. 6A veiktspēju un samazinātu elektromagnētiskos traucējumus. Pēc terminēšanas pārbaudiet kabeļa pāru kartējumu un nepārtrauktību, kā arī izmantojiet sertificētu kabeļu testeri 10G savienojuma validācijai.
