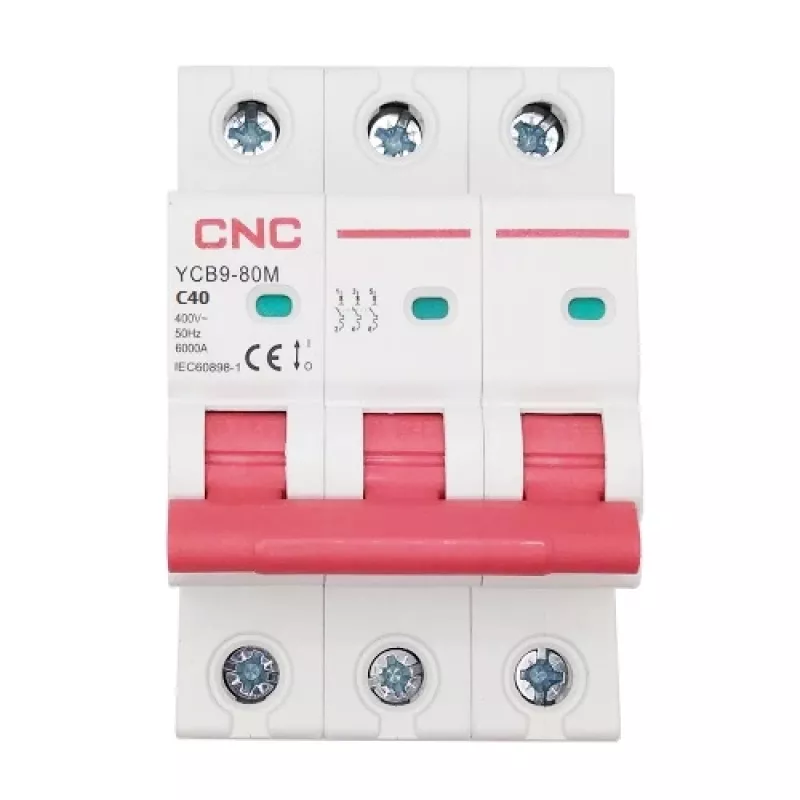

Slēdžu automāts HiSmart NV821563 3 polu 40 A C raksturlīkne miniatūrs slēdzis

Miniatūrs slēdžu automāts HiSmart NV821563 ir 3 polu aizsardzības ierīce ar nominālo strāvu 40 A un C raksturlīknes atslēgšanos. Tas nodrošina pārslodzes un īssavienojuma aizsardzību trīsfāžu elektroinstalācijām un piedāvā skaidru kontaktu stāvokļa indikāciju. Slēdzis ir paredzēts montāžai uz DIN sliedes EN 60715 (35 mm) un atbalsta augšējo un apakšējo pieslēgumu kabeļiem vai tapveida kopnēm.

Priekšrocības

Ierīce apvieno pārslodzes un īssavienojuma aizsardzību ar 6 kA nominālo atslēgšanas spēju un 500 V izolācijas spriegumu. Tai ir liesmas slāpējoši materiāli ar augstu temperatūras un triecienu izturību, kļūdu novēršanas kontaktspaiļu bloks un redzama atvērta/aizvērta kontaktu stāvokļa indikācija (sarkans = aizvērts, zaļš = atvērts). Kompaktie izmēri un standarta DIN sliedes uzstādīšana vienkāršo integrāciju dzīvojamo, komerciālo un vieglo rūpniecisko sadalņu paneļos.

Piemērots

• Trīsfāžu sadalnes mājās un dzīvokļos
• Komerciālie elektriskie paneļi un mazie biroji
• Vieglās rūpniecības vadības un sadales sistēmas
• DIN sliedes instalācijas, kurām nepieciešama kompakta 3 polu aizsardzība

Galvenās specifikācijas

• Polu skaits: 3
• Nominālā strāva (In): 40 A
• Atslēgšanās raksturlīkne: C
• Nominālais darba spriegums (Ue): AC 400 V
• Izolācijas spriegums (Ui): 500 V
• Nominālā frekvence: 50/60 Hz
• Nominālā atslēgšanas spēja (Icu): 6000 A (6 kA)
• Nominālais impulsa izturības spriegums (Uimp): 6000 V
• Mehāniskais kalpošanas laiks: 20,000 darbības
• Elektriskais kalpošanas laiks: 8,000 darbības
• Aizsardzības klase: IP20
• Spaļu pieslēgums: kabelis / tapveida kopne; augšējie un apakšējie pieslēgumi
• Vada/kopnes šķērsgriezums: līdz 25 mm² / 18-3 AWG
• Uzstādīšana: DIN sliede EN 60715 (35 mm) ar ātro klipsi
• Darba temperatūra: -5°C līdz +40°C (vidējā diennakts <35°C)
• Uzglabāšanas temperatūra: -25°C līdz +70°C
• Izmēri: 85.5 x 78.8 x 54 mm
• Standarti: IEC 60898-1 / EN 60898-1
• Garantija: 24 mēneši

Kā lietot

Montējiet HiSmart NV821563 uz 35 mm DIN sliedes, izmantojot iebūvēto ātrās klipses ierīci. Pieslēdziet barošanas un slodzes vadus attiecīgi augšējām un apakšējām spailēm, nodrošinot, ka kabeļu vai tapveida kopņu šķērsgriezums nepārsniedz 25 mm² un savienojumi ir pievilkti atbilstoši ražotāja norādītajam griezes momentam. Pārbaudiet pareizu fāzu izvietojumu un to, ka ierīces kontaktu stāvokļa indikators rāda gaidīto stāvokli. Pēc uzstādīšanas pārbaudiet slēdža darbību un koordināciju ar augšpusē un apakšpusē esošajām aizsardzības ierīcēm pirms ķēdes nodošanas regulārā ekspluatācijā.

Ieteikumi

Lietojiet slēdzi tā nominālajās robežās (40 A, AC 400 V, 6 kA atslēgšanas spēja) un vidēs ar darba temperatūru starp -5°C un +40°C. Nodrošiniet periodisku pārbaudi un testēšanu saskaņā ar vietējiem elektriskajiem noteikumiem un nomainiet ierīci, ja tiek konstatēts mehānisks vai elektrisks nolietojums. Instalācijām, kurām nepieciešama lielāka atslēgšanas spēja vai specifiska selektivitāte, konsultējieties ar elektrospeciālistu.
