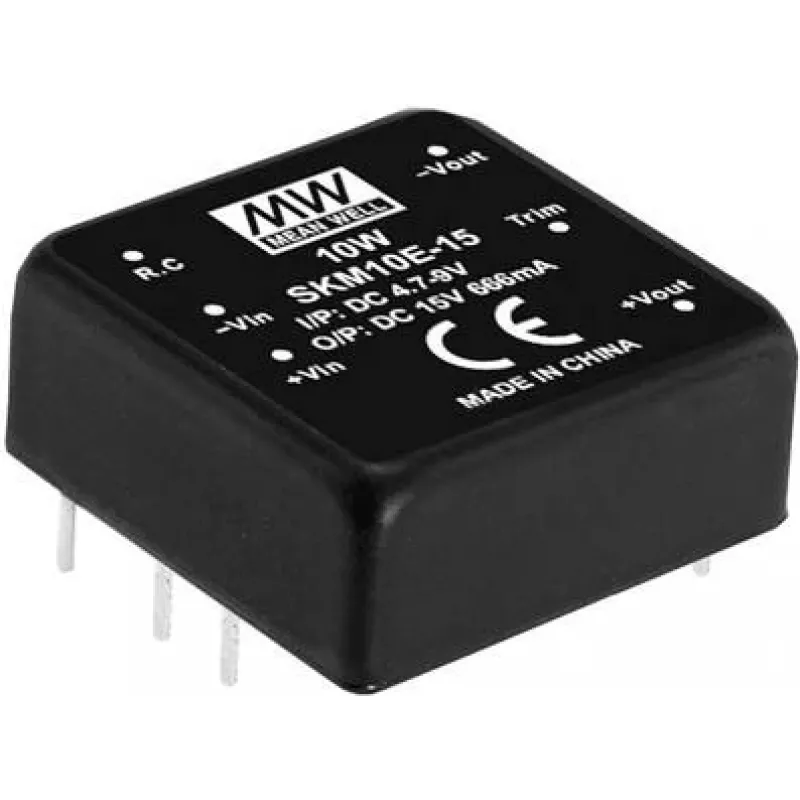

Strāvas adapteris MEAN WELL SKM10E-15 10 W 15 V 0,67 A

MEAN WELL SKM10E-15 ir īpaši kompakts uz PCB montējams līdzstrāvas-līdzstrāvas pārveidotājs DIP caurummontāžas korpusā, kura izmēri ir aptuveni 1" x 1". Tas pieņem 4,7–9 V līdzstrāvas ieejas sprieguma diapazonu un nodrošina vienu stabilizētu 15 V līdzstrāvas izeju līdz 0,67 A (10 W). Modulis atbilst RoHS prasībām un sver aptuveni 18 g, paredzēts integrēšanai iespiedshēmu platēs, kur nepieciešams mazs, uzticams 15 V barošanas avots.

Priekšrocības

SKM10E-15 piedāvā kompaktu nospiedumu un caurummontāžas DIP stiprinājumu vienkāršai PCB montāžai. Tas nodrošina fiksētu 15 V izeju ar 10 W jaudas nominālu un vienkāršu vienas izejas konstrukciju, kas samazina sistēmas sarežģītību. Nelielais svars un atbilstība RoHS prasībām padara to piemērotu projektiem, kur svarīga vieta un atbilstība normatīviem.

Piemērots

• Iegultām sistēmām un vadības platēm, kurām nepieciešams neliels 15 V barošanas kopnes spriegums
• Rūpnieciskiem un instrumentācijas moduļiem ar ierobežotu PCB vietu
• Lielapjoma ražošanai un montāžai, kur priekšroka tiek dota caurummontāžas stiprinājumam

Galvenās specifikācijas

• Zīmols: mean well
• Modelis (MPN): SKM10E-15
• Ieejas spriegums: 4,7–9 V līdzstrāva
• Izejas spriegums: 15 V līdzstrāva
• Izejas strāva: 0,67 A
• Izejas jauda: 10 W
• Korpuss: DIP caurummontāža, montāža uz PCB
• Izmērs: aptuveni 1" x 1"
• Atbilst RoHS
• Svars: ~18 g
• Daudzums iepakojumā: 300 gab.

Lietošana

Montējiet SKM10E-15 uz PCB, izmantojot DIP caurummontāžas izvadus, un lodējiet saskaņā ar standarta PCB montāžas praksi. Pievadiet ieejas barošanu norādītajā 4,7–9 V līdzstrāvas diapazonā un ievērojiet polaritāti. Veiciet atbilstošu ieejas un izejas atsaisti un zemējumu atbilstoši plates izkārtojuma vadlīnijām. Nodrošiniet, lai moduļa termiskie apstākļi un apkārtējā temperatūra būtu piemēroti nepārtrauktai darbībai ar nepieciešamo slodzi.

Ieteikumi

Uzticamai darbībai izmantojiet pareizu ieejas filtrēšanu un izejas atsaisti, ievērojiet ieteicamās lodēšanas temperatūras caurummontāžas komponentiem un atstājiet pietiekamu PCB vara laukumu siltuma izkliedēšanai. Pārbaudiet, vai ieejas avots spēj nodrošināt pārejas strāvas un vai 0,67 A izejas ierobežojums atbilst pieslēgtās slodzes prasībām.
