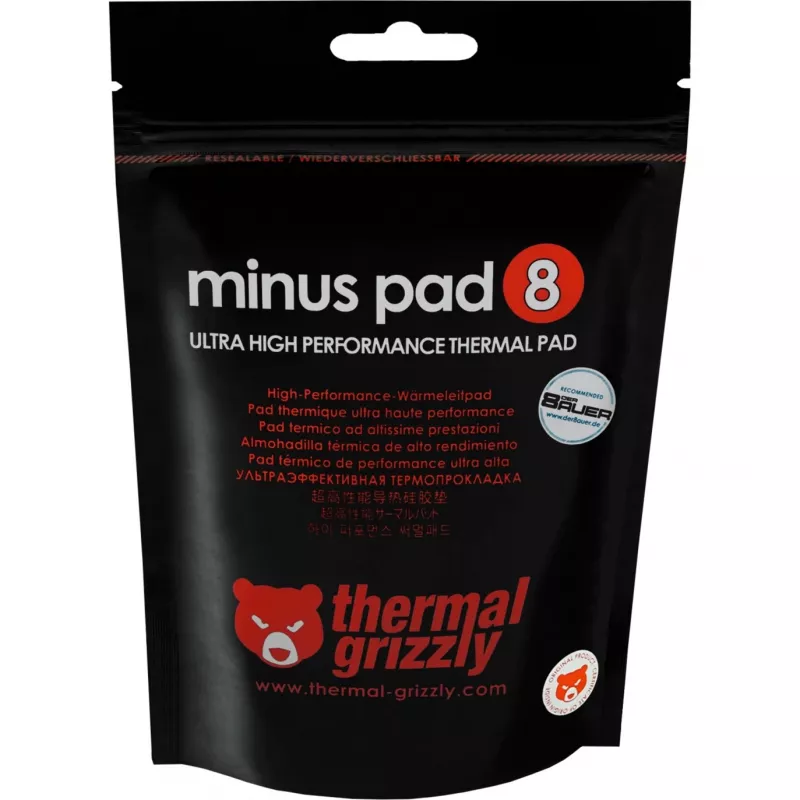

Termopadiņš Thermal Grizzly Minus Pad 8

Thermal Grizzly Minus Pad 8 ir augstas veiktspējas termopadiņš, kas izstrādāts efektīvai siltuma pārnesei starp elektroniskiem komponentiem un radiatoriem. Izgatavots no keramikas silīcija savienojuma ar nano alumīnija oksīda un metālu oksīdu piedevām, padiņš apvieno augstu siltumvadītspēju ar elektrisku izolāciju un augstu saspiežamību. Tas tiek piegādāts kompaktā taisnstūra formātā, piemērotā dažādām elektronikas ierīcēm, kur nepieciešama spraugu kompensēšana un uzticama termiskā savienošana.

Priekšrocības

Minus pad padiņam ir siltumvadītspēja 8 W/m·K, vienlaikus saglabājot augstu saspiežamību, lai aizpildītu nelielas spraugas starp daļām. Tā elastīgā, elastīgā virsma nodrošina vienkāršu uzklāšanu ar minimālu spiedienu un garantē stabilu kontaktu laika gaitā. Materiāls ir elektriski izolējošs un atbilst RoHS, nodrošinot drošu un videi draudzīgu darbību plašā temperatūras diapazonā.

Piemērots

• Termiskai savienošanai starp čipiem, moduļiem un radiatoriem patērētāju un rūpnieciskajā elektronikā
• Nelielu gaisa spraugu aizpildīšanai cieši saliktos mezglos vai nevienmērīgās virsmās
• Izmantošanai, kur nepieciešama elektriskā izolācija apvienojumā ar labu siltuma pārnesi

Galvenās specifikācijas

• Siltumvadītspēja: 8 W/m·K

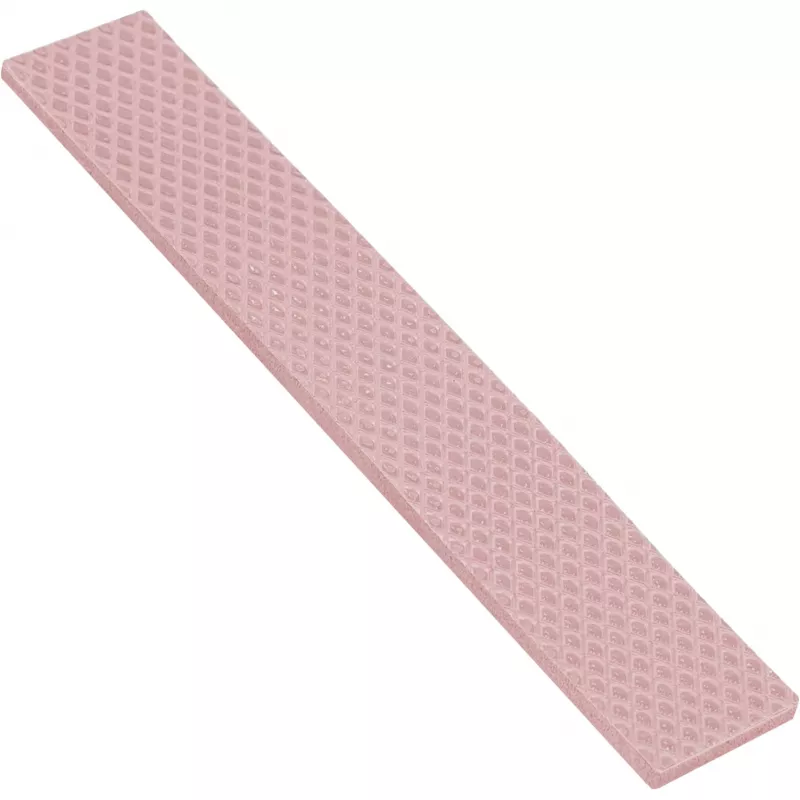

• Izmēri (aptuveni): 120 mm × 20 mm × 2 mm
• Materiāla pamatne: keramikas silīcija komplekss ar nano alumīnija oksīda un metālu oksīdu piedevām
• Elektriskās īpašības: izolējošs
• Darba temperatūras diapazons: -100 °C līdz 250 °C
• Atbilstība: RoHS

Kā lietot

Nogrieziet Minus Pad 8 līdz vajadzīgajai formai un izmēram, izmantojot asu asmeni vai šķēres. Pirms uzklāšanas notīriet un nosusiniet abas kontakta virsmas, lai noņemtu putekļus, taukus vai atlikumus. Novietojiet padiņu starp komponentu un radiatoru, pēc tam viegli piespiediet, lai padiņš saspiestos un pielāgotos virsmas nelīdzenumiem. Salieciet ierīci un pārliecinieties, ka mehāniskais stiprinājums nodrošina vienmērīgu kontaktu bez pārmērīgas saspiešanas, kas pārsniegtu padiņa noteikto biezumu.

Ieteikumi

Uzglabājiet termopadiņu horizontāli, pasargātu no putekļiem un tiešiem saules stariem. Nestiepiet materiālu. Lai nodrošinātu vislabāko termisko veiktspēju, pārliecinieties, ka virsmas ir tīras, un izvēlieties tādu padiņa biezumu, kas pieļauj nelielu saspiešanu, kad mezgls tiek pievilkts.
