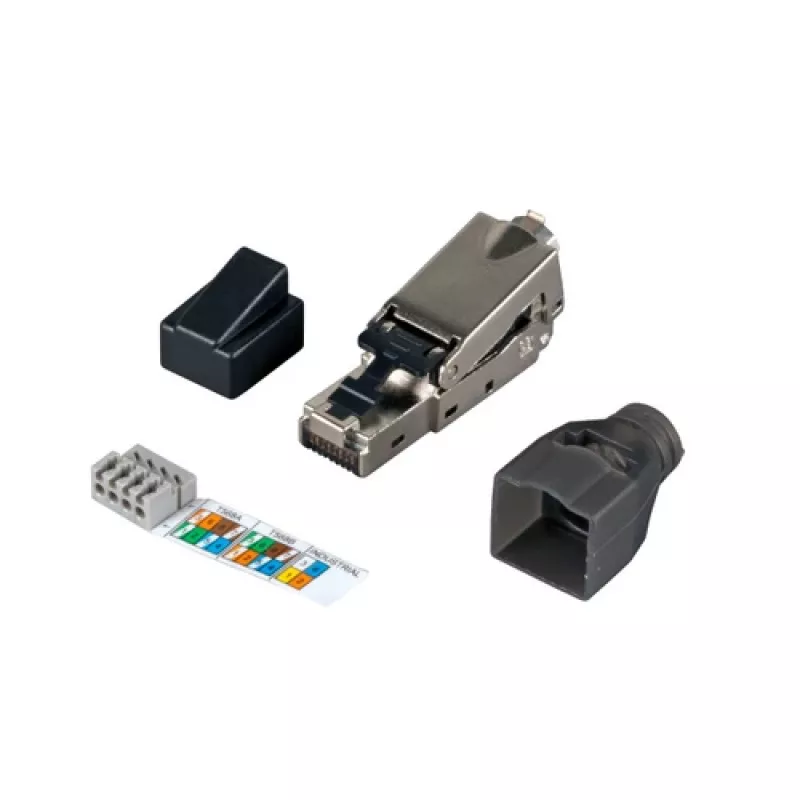

INFRALAN FTPS600 ir pilnībā ekranēts RJ-45 savienotājs, kas paredzēts uzticamiem Ethernet savienojumiem rūpnieciskos un komerciālos uzstādījumos. Tā cinka spiedlietais korpuss, atsevišķs putekļu vāciņš un sprieguma samazināšanas uzmava nodrošina stabilu elektromagnētisko saderību (EMS) un mehānisko aizsardzību Cat.6 kabeļiem ar diametru no 6,0 mm līdz 9,0 mm. Savienotājs atbalsta bezinstrumentu montāžu ar IDC spailēm un zemu kontaktpretestību, lai nodrošinātu konsekventu signāla pārraidi.

Priekšrocības

Pilnībā ekranēts cinka spiedlietais korpuss nodrošina uzlabotu EMS veiktspēju, kas piemērota vidēm ar augstu elektromagnētisko traucējumu līmeni. IDC spailes un zema kontaktpretestība nodrošina augstas kvalitātes kontaktu kabeļiem un vadiem no AWG22 līdz AWG27. Kompakts kabeļu pārvaldnieks un atkārtotas terminēšanas iespēja (līdz 10 reizēm lielākajai daļai konstrukciju, līdz 5 reizēm AWG27/7) vienkāršo uzstādīšanu un apkopi. Produkts atbilst E klases veiktspējai saskaņā ar ISO/IEC 11801 un IEC 60603-7-5.

Piemērots

• Rūpnieciskajam Ethernet un Profinet lietojumiem
• Cat.6 tīkla kabeļiem ar diametru 6,0–9,0 mm
• Vidēm, kur nepieciešams uzlabots EMS ekranējums
• Lauka terminēšanai un RJ-45 savienojumu atkārtotai terminēšanai

Galvenās specifikācijas

• Savienotāja tips: RJ-45, ekranēts
• Korpuss: cinka spiedliets ar atsevišķu putekļu vāciņu un sprieguma samazināšanas uzmavu
• Standarti: E klase (ISO/IEC 11801, IEC 60603-7-5)
• Kabeļu saderība: Cat.6, kabeļa diametrs 6,0 mm–9,0 mm
• Vada šķērsgriezums: AWG22–AWG27 (atbalsta daudzdzīslu un viendzīslu, kur piemērojams)
• Pāru kodēšana: TIA 568A/B un rūpnieciskais Profinet 1-2-3-6
• Atkārtota terminēšana: līdz 10 reizēm (līdz 5 reizēm AWG27/7)

Kā lietot

Sagatavojiet kabeli līdz ieteicamajam garumam, noņemiet ārējo apvalku, lai atklātu savītos pārus, un sakārtojiet pārus atbilstoši izvēlētajai TIA 568A/B vai Profinet vadu shēmai. Ievietojiet vadus IDC spailēs un piespiediet, lai terminētu bez instrumentiem. Uzlieciet sprieguma samazināšanas uzmavu un nostipriniet ar integrēto kabeļu saiti vai skavu. Uzlieciet putekļu vāciņu, kad savienotājs netiek izmantots, lai aizsargātu ekranējumu un kontaktus.

Ieteikumi

Lai iegūtu labākos rezultātus, izmantojiet Cat.6 kabeļus noteiktajā diametra diapazonā un ievērojiet TIA vai Profinet pāru kodēšanu. Pārliecinieties, ka ekrāna kontakts ir pareizi savienots ar spiedlieto korpusu, lai saglabātu EMS veiktspēju. Izvairieties no atkārtotas terminēšanas, pārsniedzot noteiktos ierobežojumus, lai saglabātu kontakta integritāti.
