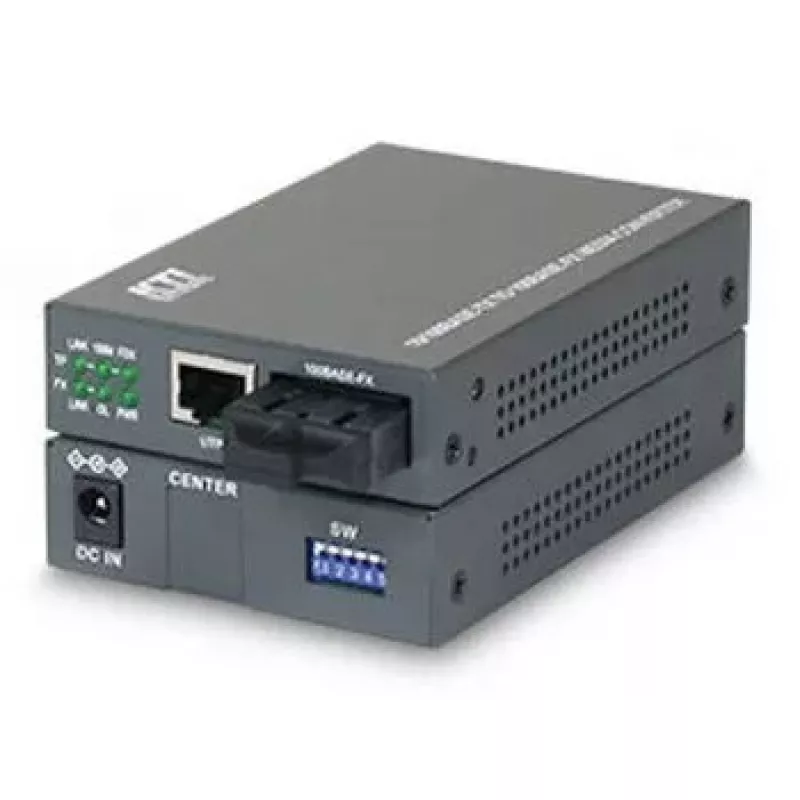

Tīkla vides pārveidotājs KTI Networks KC-300D

KTI Networks KC-300D ir kompakts tīkla vides pārveidotājs, kas pārveido starp 100Base-TX vara Ethernet un multimodālu šķiedru ar SC savienotājiem. Atbilstošs IEEE 802.3 un IEEE 802.3u standartiem, šī iekārta atbalsta maksimālo datu pārraides ātrumu 100 Mbit/s un nodrošina šķiedru savienojumus līdz 20 000 m pie viļņa garuma 1310 nm. Ierīcei ir LED indikatori savienojumam un statusam, zems tipiskais enerģijas patēriņš un plašs ieejas sprieguma diapazons, padarot to piemērotu uzstādīšanai dažādās tīkla vidēs, kur nepieciešama šķiedras-vara pārveide.

Priekšrocības

KC-300D nodrošina uzticamu 100 Mbit/s vides pārveidi ar multimodālas SC šķiedras atbalstu un liela attāluma pārraides iespēju. Tā atbilstība Ethernet standartiem garantē savietojamību ar esošo tīkla aprīkojumu. Zems enerģijas patēriņš un kompakta konstrukcija ļauj elastīgi izvietot un ekonomiski darboties. Redzami LED indikatori vienkāršo uzstādīšanu un traucējummeklēšanu, parādot savienojuma statusu un ierīces aktivitāti.

Piemērots

• Ethernet tīklu paplašināšanai, izmantojot multimodālas šķiedras savienojumus
• Vecāku 100Base-TX komutatoru vai maršrutētāju savienošanai ar šķiedras infrastruktūru
• Universitātes pilsētiņu un ēku-ēku tīkla starpsavienojumiem, kur nepieciešama šķiedra
• Rūpnieciskām vai biroja instalācijām, kur vajadzīgs kompakts vides pārveidotājs

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 100 Mbit/s
• Ethernet LAN porti (RJ-45): 1
• Šķiedras porti: 2 (multimodāla, SC savienotājs)
• Viļņa garums: 1310 nm
• Maksimālais pārraides attālums pa šķiedru: līdz 20 000 m
• Ieejas sprieguma diapazons: 5–12 V
• Tipiskais enerģijas patēriņš: 2 W
• LED indikatori: savienojums un statuss
• Svars: 0,21 kg

Kā lietot

Uzstādiet KC-300D netālu no vara Ethernet ierīces vai šķiedras terminācijas punkta un pievienojiet RJ-45 Ethernet kabeli 100Base-TX portam. Ievietojiet multimodālos SC šķiedras savienotājus šķiedras portos, pārliecinoties par pareizu šķiedras tipu un polaritāti. Nodrošiniet stabilu līdzstrāvas barošanu diapazonā no 5–12 V un pārbaudiet, vai LED indikatori rāda savienojuma un ierīces statusu. Pēc pieslēgšanas pārbaudiet tīkla saziņu un, ja nepieciešams, pielāgojiet blakus esošā tīkla aprīkojuma iestatījumus, lai tie atbilstu 100 Mbit/s darbībai.

Ieteikumi

Izmantojiet piemērotu multimodālu šķiedras kabeli un SC savienotājus, kas paredzēti vajadzīgajam attālumam. Ievērojiet pareizu šķiedras apiešanos, lai izvairītos no piesārņojuma vai savienotāju bojājumiem. Uzticamiem liela attāluma savienojumiem pārbaudiet šķiedras vājinājumu un savienotāju kvalitāti; novietojiet vides pārveidotāju ventilētā un sausā vidē un izmantojiet regulētu barošanas avotu norādītajā sprieguma diapazonā.
