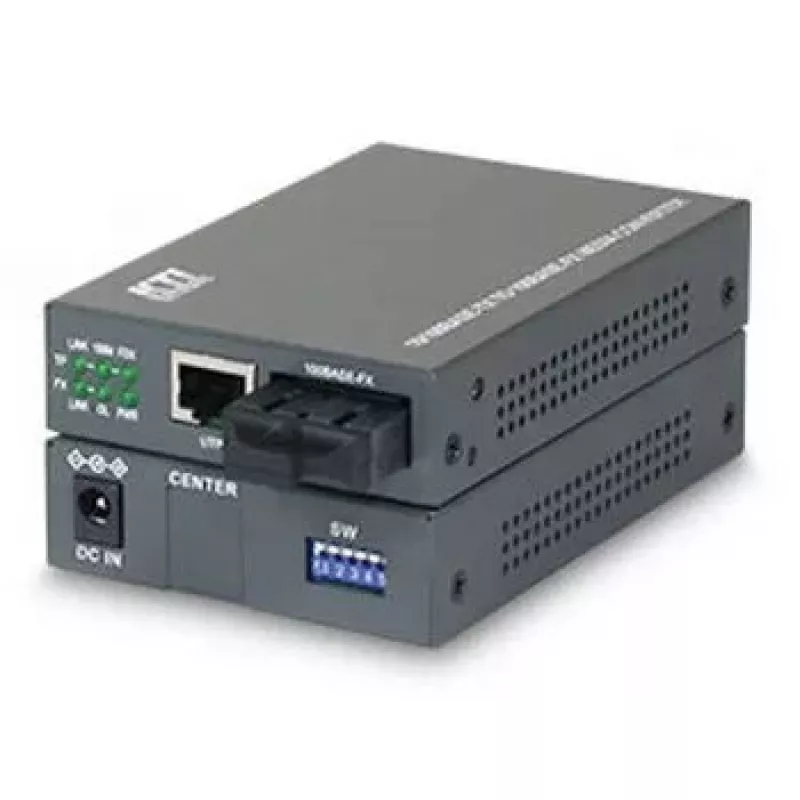

Tīkla multivides pārveidotājs KTI Networks KC-300D

10/100BASE-TX uz 100BASE-FX multivides pārveidotāju sērija nodrošina optisko šķiedru un vītā pāra Ethernet segmentu integrāciju, ļaujot netraucēti pārveidot starp 10BASE-T/100BASE-TX un 100BASE-FX savienojumiem. Ierīcēm ir statusa gaismas diodes ātrai pārbaudei, un tās atbalsta vairākas montāžas iespējas un optisko šķiedru saskarnes elastīgai izvietošanai.

Priekšrocības

Šie multivides pārveidotāji atbalsta pilnu vadu ātruma pārveidi un divējādu 10/100 Mbps darbību vītā pāra portā. Automātiskā sarunu procedūra un auto-MDI/MDI-X vienkāršo uzstādīšanu. Pārveidotāji atbilst RoHS prasībām, patērē maz enerģijas un piedāvā savienojuma kļūdas caurlaides un tālā gala kļūdas funkcijas, lai uzlabotu tīkla kļūdu noteikšanu. Tie ir caurspīdīgi 802.1Q VLAN iezīmētajām paketēm un atbalsta plašu optisko šķiedru veidu un sasniedzamības iespēju klāstu.

Galvenās specifikācijas

• Standarti: 10BASE-T, 100BASE-TX, 100BASE-FX
• Atbilst RoHS prasībām
• Pilna vadu ātruma pārveide
• 10/100 Mbps divējāds ātrums TP portā
• Automātiskā sarunu procedūra un auto-MDI/MDI-X TP portā
• Savienojuma kļūdas caurlaide (LFPT)
• Tālā gala kļūda (FEF) FX portā
• Caurspīdīgs 802.1Q VLAN iezīmētajām paketēm
• Montāža: galda, sienas, centrālā šasija
• Atbalsta centrālās šasijas pārvaldību
• Mazs enerģijas patēriņš
• Atbalstītie optisko šķiedru savienotāju veidi: ST, SC, MT-RJ, VF-45, viens SC
• Atbalstītie optisko šķiedru režīmi: daudzmodu, vienmoda duplekss, viena šķiedra
• Optisko šķiedru sasniedzamības iespējas: īsa, vidēja, liela
• Lietotājam pieejama TP porta konfigurācija un iespēja atspējot savienojuma kļūdas caurlaidi
• Pēc izvēles lietotājam nepieejami iestatījumi īpašām sistēmas lietojumprogrammām

Kā lietot

Uzstādiet multivides pārveidotāju uz galda, sienas vai saderīgā centrālajā šasijā. Pievienojiet vītā pāra Ethernet kabeli TP portam un optisko šķiedru kabeli FX portam, izmantojot atbilstošo savienotāja veidu. Ja nepieciešams, konfigurējiet TP portu, izmantojot lietotājam pieejamos iestatījumus; pretējā gadījumā ierīce darbosies ar iespējotu automātisko sarunu procedūru un auto-MDI/MDI-X. Pārraugiet savienojuma un statusa gaismas diodes darbības pārbaudei un izmantojiet šasijas pārvaldību, ja tā ir uzstādīta pārvaldāmā centrālajā šasijā.

Ieteikumi

Izvēlieties pareizo optisko šķiedru savienotāju un režīmu (daudzmodu vai vienmodu) un pirms uzstādīšanas pārbaudiet sasniedzamības prasības. Iespējojiet vai atspējojiet savienojuma kļūdas caurlaidi saskaņā ar tīkla kļūdu apstrādes politiku un nodrošiniet saderību ar 802.1Q VLAN konfigurācijām, ja tiek izmantota VLAN iezīmēšana.
