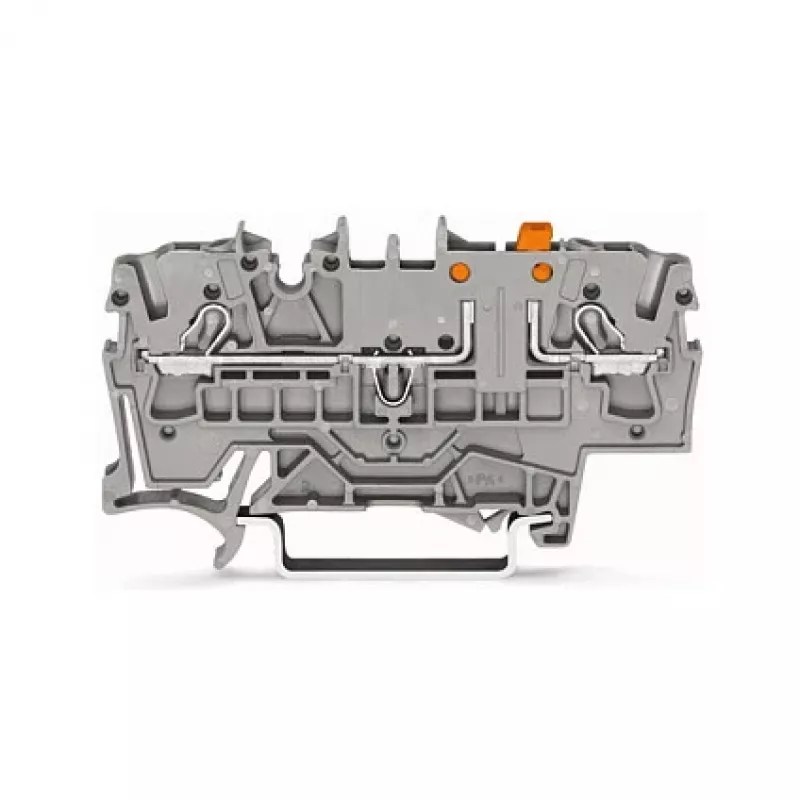

WAGO 2002-1671 2-vadu atslēgšanas un testa spaiļu bloks ar Push-in CAGE CLAMP, pelēks

Vadības skapjos un sadales kārbās ķēžu testēšana un izolēšana, netraucējot elektroinstalāciju, ir pastāvīgs izaicinājums. WAGO 2002-1671 2-vadu atslēgšanas un testa spaiļu bloks to atrisina, nodrošinot drošu, bezinstrumentu veidu, kā atdalīt strāvas ceļu un ievietot testa zondes, vienlaikus droši nostiprinot vadus. Šis pelēkais spaiļu bloks, kas pieder TOPJOB® S sērijai, ir paredzēts montāžai uz DIN sliedes un iztur līdz 800 V un 20 A, padarot to par uzticamu izvēli rūpnieciskajai automatizācijai, ēku tehnoloģijām un paneļu būvei.

Kam tas paredzēts

Šis spaiļu bloks ir ideāli piemērots elektriķiem, paneļu būvētājiem un apkopes tehniķiem, kuriem jāveic regulāra testēšana, defektu meklēšana vai signālu izolācija vadības ķēdēs. Tas ir piemērots lietojumiem, kur vieta ir ierobežota, bet drošība un pieejamība ir ļoti svarīga, piemēram, mašīnu vadības sistēmās, PLC saskarnēs un elektroenerģijas sadales blokos.

Galvenās īpašības

• 2-vadu atslēgšanas un testa spaiļu bloks ar vienu potenciālu
• Push-in CAGE CLAMP® savienojuma tehnoloģija ātrai, vibrācijas izturīgai vadu pieslēgšanai
• Integrēta 2 mm diametra testa spraudņu ligzda drošiem mērījumiem bez vadu atvienošanas
• Nominālais spriegums 800 V un strāva 20 A (ar 2,5 mm² vadiem)
• Pieņem cietus un smalku dzīslu vadus no 0,25 līdz 4 mm² (22–12 AWG)
• Kompakts pelēks korpuss no poliamīda (PA 66), degtspējas klase V0 saskaņā ar UL94
• Montāža uz standarta 35 mm DIN sliedes
• Darba temperatūras diapazons: -35 °C līdz +85 °C

Specifikācijas

• Zīmols: WAGO
• Modelis: 2002-1671
• MPN: 2002-1671
• EAN: 4055143872713
• Sērija: TOPJOB® S
• Savienojuma tehnoloģija: Push-in CAGE CLAMP®
• Vadu skaits: 2
• Potenciālu skaits: 1
• Nominālais spriegums (UN): 800 V
• Nominālais pārspriegums (Up): 8 kV
• Nominālā strāva (IN): 20 A (2,5 mm²)
• Nominālais šķērsgriezums: 2,5 mm²
• Cieto vadu izmērs: 0,25 - 4 mm² (22 - 12 AWG)
• Smalku dzīslu vadu izmērs: 0,25 - 4 mm² (22 - 12 AWG)
• Smalku dzīslu ar uzgali: 0,25 - 2,5 mm² (22 - 14 AWG)
• Noņemtais garums: 9 - 11 mm (0,35 - 0,43 collas)
• Montāžas veids: DIN sliede 35
• Krāsa: Pelēks
• Izolācijas materiāls: Poliamīds (PA 66)
• Testa iespēja: Testa spraudņu ligzda 2 mm Ø
• Atslēgšanas veids: Atslēgšanas un testa spaiļu bloks
• Piesārņojuma pakāpe: 3
• Degtspējas klase: V0 saskaņā ar UL94
• Darba temperatūra: -35 ... +85 °C

Padomi

Lai nodrošinātu uzticamus savienojumus, noņemiet vadus līdz 9–11 mm un, ja nepieciešams, izmantojiet uzgaļus smalku dzīslu vadiem. Lai testētu ķēdi, ievietojiet standarta 2 mm testa spraudni ligzdā — nav nepieciešams noņemt vadu. Pirms jebkādas apkopes vienmēr pārliecinieties, ka spaiļu bloks ir atslēgts no sprieguma. Lielākas strāvas lietojumiem apsveriet 4 mm² variantu.
