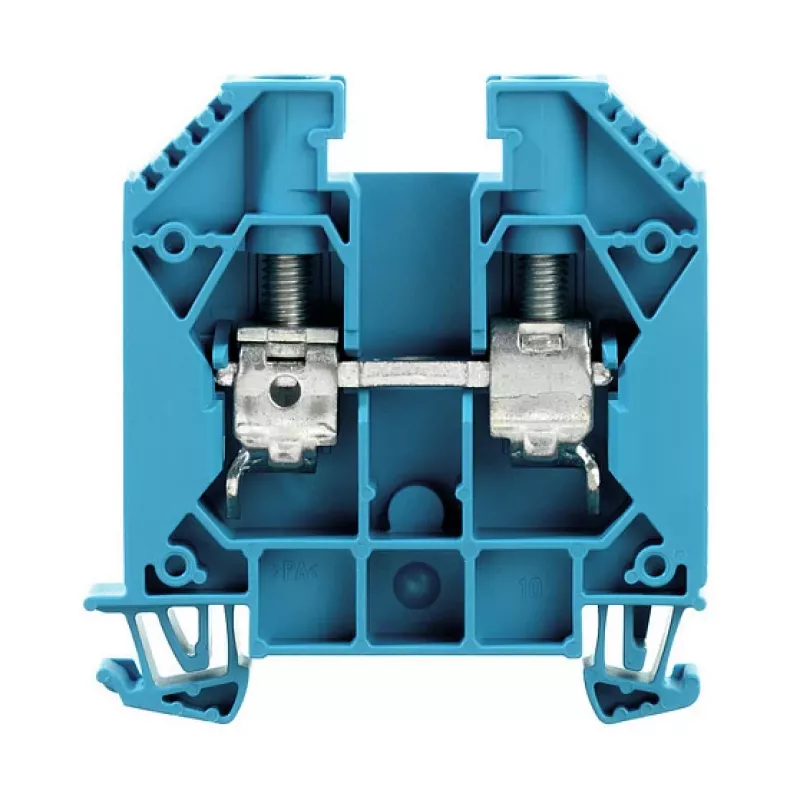

Weidmüller WDU 16 Zils caurvades spaiļu bloks 60x11.9x63mm

Weidmüller WDU 16 zilais caurvades spaiļu bloks ir augstas kvalitātes skrūvju savienojuma spaile, kas paredzēta uzticamai un drošai vadu pieslēgšanai rūpnieciskos lietojumos. Ar nominālo šķērsgriezumu 16 mm² un maksimālo pieslēdzamo vadītāja šķērsgriezumu 25 mm² (elastīgs ar uzgali) tas spēj vadīt strāvu līdz 76 A un spriegumu līdz 1000 V (IEC). Zilā izolācijas korpuss ir izgatavots no Wemid, pašdziestoša materiāla ar V-0 degtspējas klasi (UL 94). Tas darbojas plašā temperatūras diapazonā no -50 °C līdz +120 °C, padarot to piemērotu prasīgām vidēm.

Priekšrocības

Izturīgs skrūvju savienojums nodrošina drošu un bezapkopes elektrisko savienojumu. Kompaktais dizains (60x11.9x63 mm) ietaupa vietu uz DIN sliedes. Sertificēts saskaņā ar starptautiskajiem standartiem, tostarp IEC 60947-7-1, UL, CSA, ATEX, GL, DNV, LR, RINA, ABS un BV, nodrošinot globālu atzīšanu.

Piemērots

• Rūpnieciskie vadības paneļi
• Enerģijas sadales sistēmas
• Dzelzceļa un jūras lietojumi
• Automatizācija un procesu vadība

Galvenās specifikācijas

• Savienojuma tehnoloģija: Skrūvju savienojums
• Nominālais šķērsgriezums: 16 mm²
• Maks. vadītāja šķērsgriezums (elastīgs ar uzgali): 25 mm²
• Nominālais spriegums (IEC): 1000 V
• Nominālā strāva (IEC): 76 A
• Savienojumu skaits: 2
• Potenciālu skaits: 1
• Montāžas veids: DIN sliede TS 35
• Krāsa: Zila
• Izolācijas materiāls: Wemid
• Darba temperatūra: -50 °C līdz +120 °C
• Noņemšanas garums: 18 mm
• Skrūves izmērs: M5
• Pievelkšanas moments: 2,5 - 3 Nm
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Degtspējas klase (UL 94): V-0
• Standarti: IEC 60947-7-1, UL, CSA, ATEX, GL, DNV, LR, RINA, ABS, BV

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet atbilstošus uzgaļus un ievērojiet pareizu pievelkšanas momentu. Piemērots lietošanai sprādzienbīstamās zonās (ATEX sertificēts).
