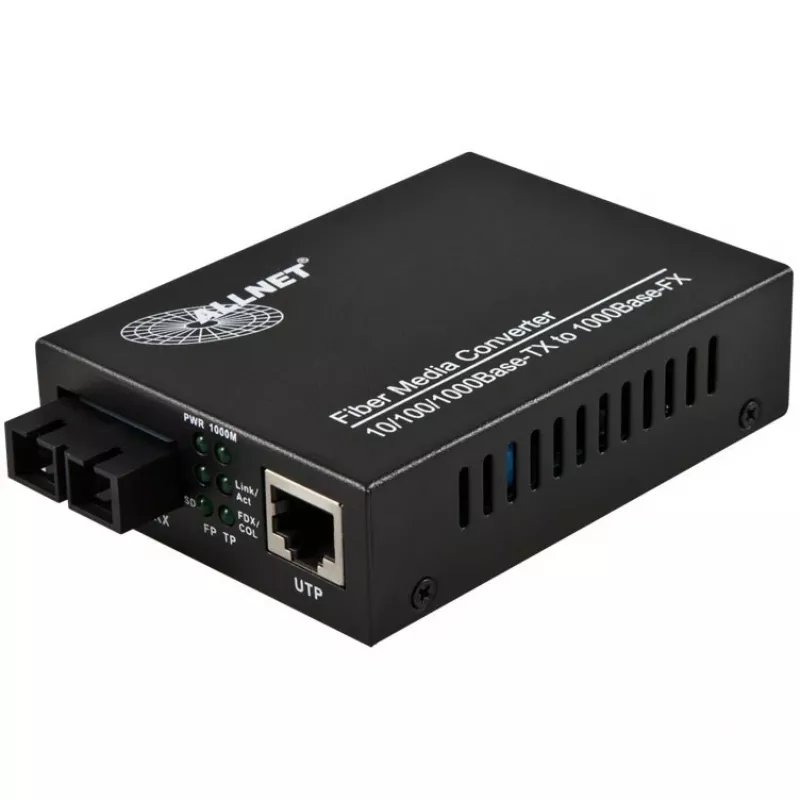

ALLNET 102459 tīkla mediju pārveidotājs

ALLNET 102459 ir kompakts Gigabit Ethernet tīkla mediju pārveidotājs, kas nodrošina signāla pārveidošanu starp vara un daudzmodu optisko šķiedru savienojumiem ar datu pārraides ātrumu līdz 1000 Mbit/s. Paredzēts uzstādīšanai mazās serveru telpās, kabeļu sadales skapjos un izkliedētos tīkla segmentos, tas atbalsta IEEE tīklu standartus un nodrošina SC optiskās šķiedras savienotāju daudzmodu optisko šķiedru darbībai. Ierīce darbojas ar 5 V ieeju un parasti patērē apmēram 3 W, piedāvājot mazu, melnu korpusu, kas iekļaujas plauktos montējamās vai autonomās izvietošanas vietās, kur ir ierobežota telpa.

Priekšrocības

Šis mediju pārveidotājs atbalsta pilnu Gigabit Ethernet ātrumu pa daudzmodu optisko šķiedru līdz 550 m, nodrošinot augstas caurlaidības savienojumus mugurkaula un agregācijas savienojumiem. Viens RJ-45 vara ports vienojas par 10/100/1000 Mbps, lai saglabātu saderību ar esošo Ethernet aprīkojumu. SC optiskās šķiedras savienotājs nodrošina uzticamu fizisko interfeisu standarta daudzmodu kabeļiem, savukārt zems enerģijas patēriņš un viegls dizains vienkāršo izvietošanu un samazina ekspluatācijas izmaksas.

Piemērots

• Ethernet segmentu pagarināšanai starp ēkām vai stāviem, izmantojot daudzmodu optisko šķiedru.
• Komutatoru, maršrutētāju vai serveru savienošanai ar optiskās šķiedras infrastruktūru uzņēmumu un MVU tīklos.
• Novecojušu vara savienojumu nomaiņai vai savienošanai, kur optiskā šķiedra piedāvā uzlabotu attālumu vai trokšņu noturību.

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 1000 Mbit/s (Gigabit Ethernet)
• Ethernet LAN porti: 1 × RJ-45, atbalsta 10/100/1000 Mbps
• Optiskās šķiedras porti: 1 × daudzmodu optiskā šķiedra ar SC savienotāju
• Maksimālais pārraides attālums pa daudzmodu optisko šķiedru: līdz 550 m
• Darba spriegums: 5 V ieeja
• Tipisks enerģijas patēriņš: aptuveni 3 W
• Produkta krāsa: Melna
• Svars: 0.23 kg

Kā lietot

Uzstādiet ALLNET 102459, pievienojot vara Ethernet kabeli RJ-45 portam un daudzmodu optiskās šķiedras kabeli SC optiskās šķiedras savienotājam, nodrošinot pareizu savienotāja ievietošanu un optiskās šķiedras polaritāti. Pievadiet nepieciešamo 5 V strāvas ieeju, izmantojot saderīgu strāvas adapteri vai strāvas avotu. Pēc ieslēgšanas ierīce vienojas par savienojuma ātrumu RJ-45 pusē un izveido optisko saiti; pārraugiet LED indikatorus vai savienojuma indikatorus pievienotajā aprīkojumā, lai apstiprinātu veiksmīgu darbību. Novietojiet ierīci vēdināmā vietā, izvairieties no tiešas mitruma iedarbības un rīkojieties ar optiskās šķiedras savienotājiem uzmanīgi, lai novērstu piesārņojumu.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet kvalitatīvus daudzmodu optiskās šķiedras kabeļus un pirms savienošanas notīriet SC savienotājus. Pārbaudiet, vai pievienotās tīkla ierīces atbalsta automātisko vienošanos par pareizu ātruma un dupleksa iestatījumu noteikšanu, un ievērojiet kabeļu garumu līdz norādītajam maksimālajam 550 m attālumam daudzmodu optiskajai šķiedrai, lai saglabātu Gigabit caurlaidību.
