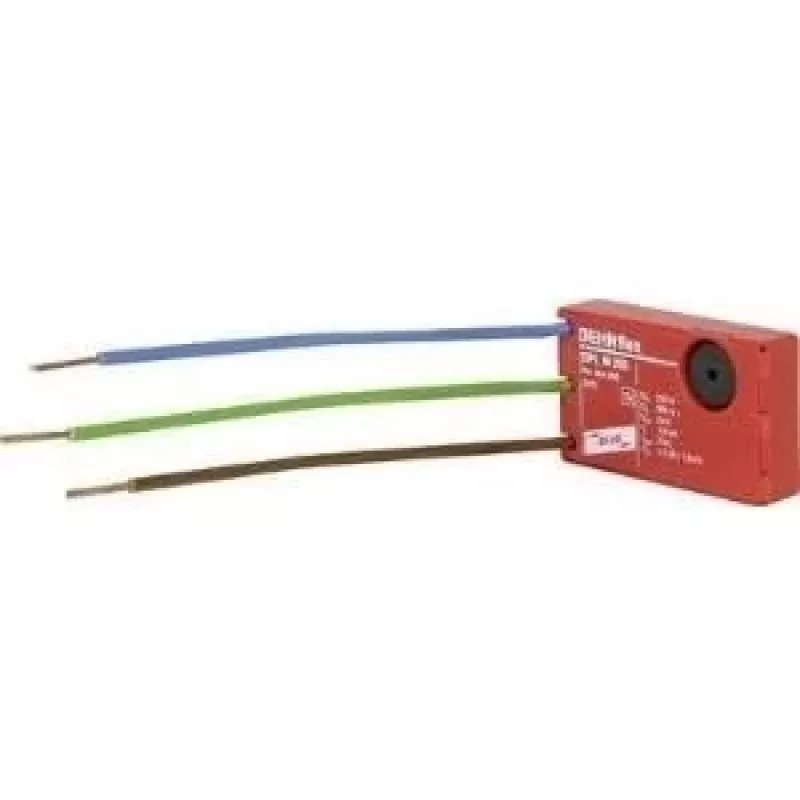

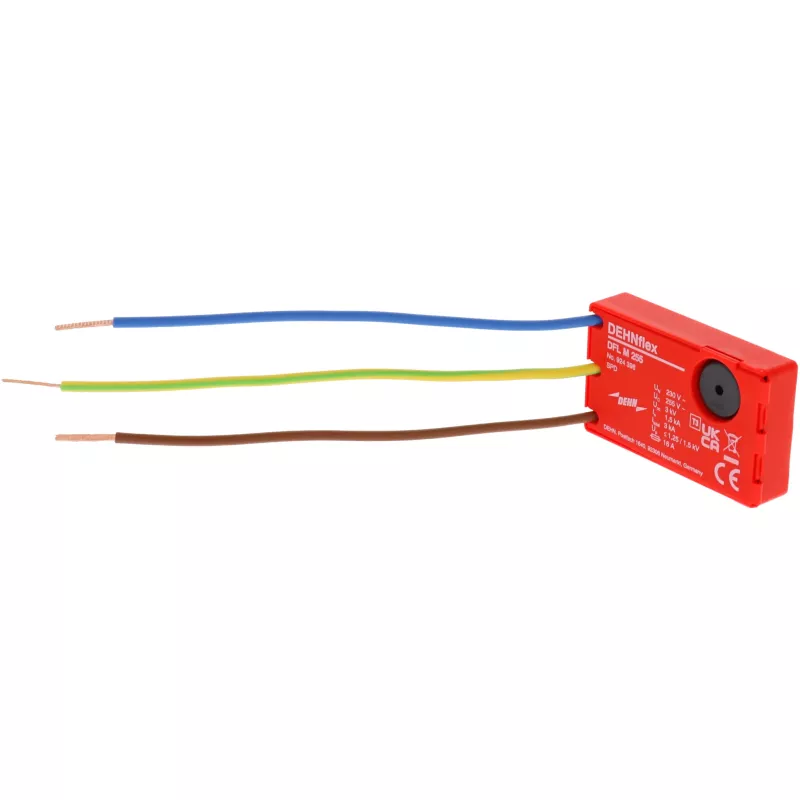

DEHN DEHNflex DFL M 255 2. tipa pārsprieguma aizsardzības ierīce, 2 polu, 280V AC, 40kA, IP20

Elektriskie pārspriegumi un pārejoši pārspriegumi var klusi bojāt vai acumirklī iznīcināt jutīgas iekārtas dzīvojamās un komerciālās instalācijās. DEHN DEHNflex DFL M 255 2. tipa pārsprieguma aizsardzības ierīce nodrošina robustu un vietu taupošu risinājumu, lai aizsargātu jūsu elektrisko sistēmu no bojājumiem, ko izraisa netieši zibens spērieni un komutācijas darbības. Paredzēta montāžai uz DIN sliedes, šī 2 polu ierīce nodrošina uzticamu aizsardzību vienfāzes 230 V maiņstrāvas sistēmām, nodrošinot, ka jūsu ierīces un elektronika turpina darboties droši.

Kam tas paredzēts

Šī pārsprieguma aizsardzības ierīce ir ideāli piemērota elektriķiem, sadales skapju ražotājiem un objektu pārvaldniekiem, kuriem nepieciešama uzticama 2. tipa pārsprieguma aizsardzības ierīce sadales un apakšsadales paneļiem. Tā ir īpaši piemērota dzīvojamām un komerciālām ēkām, kur nepieciešama jutīgu slodžu, piemēram, datoru, mājas automatizācijas sistēmu un rūpniecisko vadības ierīču, aizsardzība.

Galvenās īpašības

• 2. tipa / II klases pārsprieguma aizsardzība saskaņā ar IEC 61643-11 un EN 61643-11
• Augsta izlādes jauda: nominālā izlādes strāva 20 kA (8/20 µs) un maksimālā izlādes strāva 40 kA (8/20 µs)
• Zems sprieguma aizsardzības līmenis (Up) ≤ 1,3 kV efektīvai pievienoto iekārtu aizsardzībai
• Ātrs reakcijas laiks mazāks par 25 ns
• Vizuāls statusa indikators: zaļš = darba kārtībā, sarkans = bojājums
• Kompakts dizains montāžai uz 35 mm DIN sliedes, tikai 2 moduļu platumā
• Ugunsdrošs termoplastisks korpuss ar IP20 aizsardzību
• Plašs darba temperatūras diapazons no -40 °C līdz +80 °C

Specifikācijas

• Tips: 2. tipa / II klases pārsprieguma aizsardzības ierīce
• Nominālais spriegums (Un): 230 V maiņstrāva (50/60 Hz)
• Maksimālais nepārtrauktas darbības spriegums (Uc): 280 V maiņstrāva
• Nominālā izlādes strāva (In) (8/20 µs): 20 kA
• Maksimālā izlādes strāva (Imax) (8/20 µs): 40 kA
• Sprieguma aizsardzības līmenis (Up) pie In: ≤ 1,3 kV
• Reakcijas laiks (tA): < 25 ns
• Polu skaits: 2
• Aizsardzības ceļi: L-N, N-PE
• Montāžas veids: 35 mm DIN sliede
• Korpusa materiāls: ugunsdrošs termoplasts
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Īssavienojuma izturība (Isccr): 25 kA (ar maksimālo rezerves drošinātāju)
• Maksimālais rezerves drošinātājs: 125 A gG
• Savienojuma spailes: skrūvju spailes
• Vadītāja šķērsgriezums (ciets): 1,5 - 35 mm²
• Vadītāja šķērsgriezums (dzīslu): 1,5 - 25 mm²
• Sertifikācija: IEC 61643-11, EN 61643-11

Padomi

Optimālai aizsardzībai uzstādiet DEHNflex DFL M 255 pēc iespējas tuvāk sadales skapja ieejas barošanai. Nodrošiniet pareizu zemējumu un izmantojiet atbilstošu rezerves drošinātāju (maks. 125 A gG), lai saglabātu īssavienojuma izturību. Regulāri pārbaudiet vizuālo statusa indikatoru, lai pārliecinātos, ka ierīce darbojas; nomainiet aizsargierīci, ja indikators rāda sarkanu.
