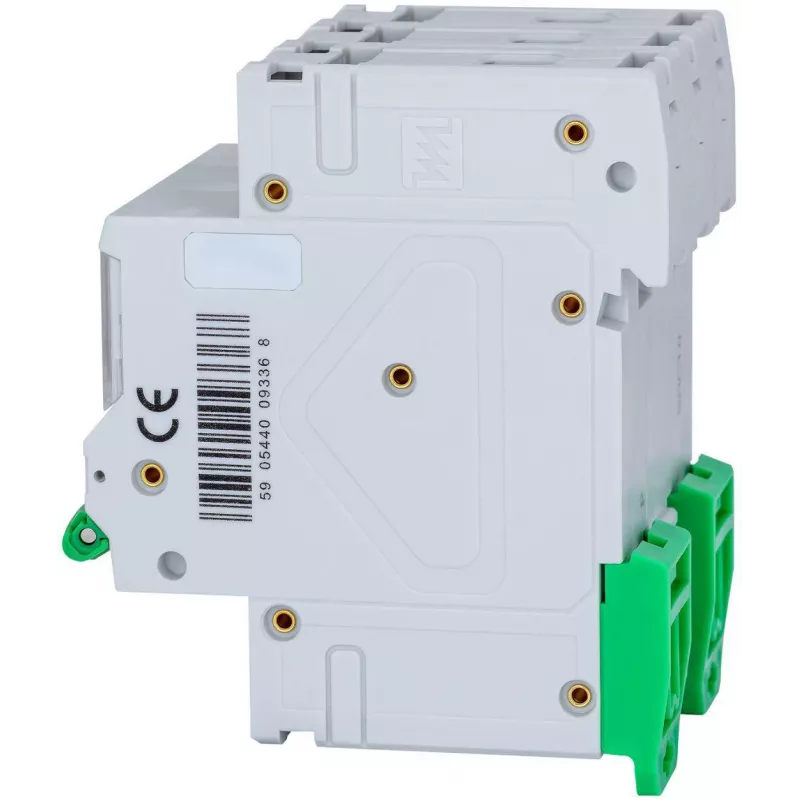

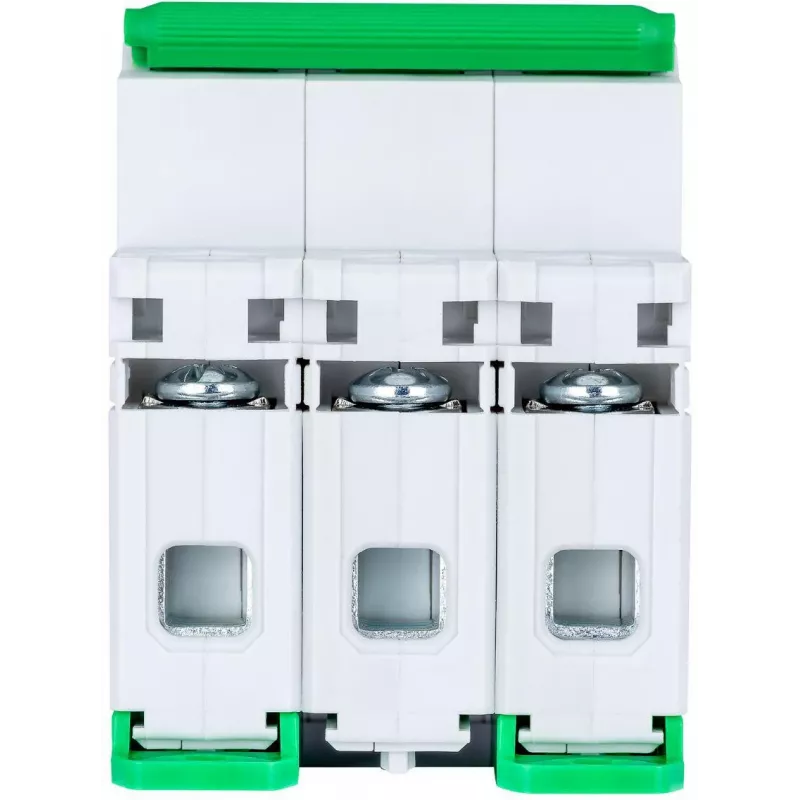

GACIA N8BH 10kA C 3P 32A Miniature Circuit Breaker MCB

GACIA N8BH ir augstas veiktspējas automātiskais slēdzis (MCB), kas paredzēts pārslodzes un īssavienojuma aizsardzībai komerciālās un rūpnieciskās elektroinstalācijās. Ar nominālo strāvu 32 A un C-raksturlīknes atslēgšanas raksturlielumu tas nodrošina uzticamu aizsardzību ķēdēm ar mērenām ieslēgšanas strāvām, piemēram, apgaismojuma un motoru slodzēm. Trīspolu konfigurācija (3P) nodrošina vienlaicīgu visu fāžu atslēgšanu, uzlabojot drošību un sistēmas integritāti.

Priekšrocības

Šim MCB ir augsta pārrāvuma spēja 10 kA, nodrošinot robustu aizsardzību pat vidēs ar lielām bojājuma strāvām. Tā kompaktais DIN-sliedes montāžas dizains ietaupa vietu sadales skapjos, bet skaidrais IESLĒGTS/IZSLĒGTS stāvokļa indikators vienkāršo apkopi un traucējummeklēšanu. Skrūvju spailes pieņem vadītājus līdz 35 mm², padarot uzstādīšanu vienkāršu un drošu.

Piemērots

• Komerciālām ēkām (biroji, veikali, skolas)
• Rūpnieciskiem vadības paneļiem un iekārtām
• Dzīvojamo māju sadales skapjiem, kur nepieciešama augsta pārrāvuma spēja
• Apgaismojuma un kontaktligzdu ķēdēm ar mērenām ieslēgšanas strāvām

Galvenie tehniskie parametri

• Produkta veids: Automātiskais slēdzis (MCB)
• Polu skaits: 3P (trīspolu)
• Nominālā strāva (In): 32 A
• Atslēgšanas raksturlīkne: C-raksturlīkne
• Nominālā īssavienojuma pārrāvuma spēja (Icn): 10 kA
• Nominālais spriegums (Ue): 230/400 V AC
• Frekvence: 50/60 Hz
• Standartu atbilstība: IEC/EN 60898-1
• Montāžas veids: DIN sliede (EN 60715)
• Spaiļu kapacitāte: 1-35 mm² (elastīgs/ciets vadītājs)
• Elektriskā izturība: ≥ 10 000 ciklu
• Mehāniskā izturība: ≥ 20 000 ciklu
• Aizsardzības pakāpe: IP20 (spailes), IP40 (korpuss)
• Darba temperatūras diapazons: -25°C līdz +55°C
• Enerģijas ierobežošanas klase: 3
• Savienojuma veids: Skrūvju spailes
• Indikators: IESLĒGTS/IZSLĒGTS stāvokļa indikators

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, MCB jāuzstāda kvalificētam elektriķim un sistēmas iespējamā īssavienojuma strāva nedrīkst pārsniegt 10 kA. Ieteicams regulāri pārbaudīt mehānisko indikatoru, lai pārliecinātos par pareizu darbību.
