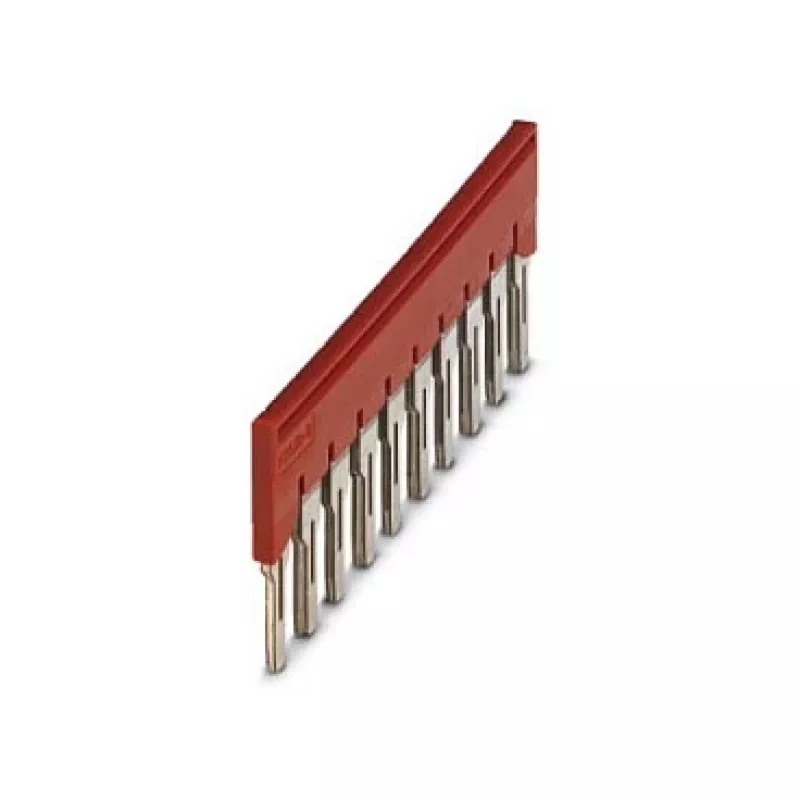

Phoenix 3030323 FBS 10-8 spraudkontaktu tilts, 10 pozīcijas, 8,2 mm solis, sarkans

Vadības skapjos un spaiļu bloku komplektos, atsevišķu spaiļu bloku tiltu veidošana ir laikietilpīga un var izraisīt savienojumu kļūdas. Phoenix 3030323 FBS 10-8 spraudkontaktu tilts to atrisina, savienojot līdz 10 blakus esošajām spailēm ar vienu komponentu, ietaupot uzstādīšanas laiku un samazinot iespējamās kļūmes. Tā 8,2 mm solis atbilst standarta Phoenix spaiļu blokiem, nodrošinot drošu savienojumu un uzticamu elektrisko kontaktu.

Kam tas paredzēts

Šis spraudkontaktu tilts ir ideāli piemērots paneļu ražotājiem, mašīnu ražotājiem un elektriķiem, kuriem nepieciešams ātri un droši sadalīt strāvu vai signālus starp vairākām spailēm. Tas ir piemērots lietojumiem rūpnieciskajā vadībā, elektroenerģijas sadalē un automatizācijā, kur nepieciešamas augstas strāvas vērtības un izturīga izolācija.

Galvenās īpašības

• 10 pozīciju tilts, lai vienlaikus savienotu līdz 10 spaiļu blokiem
• 8,2 mm solis, saderīgs ar Phoenix spaiļu blokiem ar tādu pašu atstarpi
• Nominālais spriegums 800 V un strāva 41 A, piemērots lieljaudas ķēdēm
• Sarkans poliamīda korpuss, bez halogēniem un liesmu slāpējošs (UL 94 V0)
• Vara kontakti ar alvas pārklājumu, lai nodrošinātu zemu pārejas pretestību un izturību pret koroziju
• Plašs darba temperatūras diapazons no -60 °C līdz 105 °C
• Atbilst IEC 60947-7-1, UL 1059 un CSA C22.2 No. 158

Specifikācijas

• Produkta veids: spraudkontaktu tilts
• Pozīciju skaits: 10
• Solis: 8,2 mm
• Krāsa: sarkana
• Izolācijas materiāls: PA (poliamīds)
• Kontaktu materiāls: varš
• Nominālais spriegums (IEC): 800 V
• Nominālā strāva (IEC): 41 A
• Nominālais pārspriegums: 6 kV
• Pārsprieguma kategorija: III
• Piesārņojuma pakāpe: 3
• Uzliesmojamības klase: UL 94 V0
• Darba temperatūras diapazons: -60 °C līdz 105 °C
• Montāžas veids: spraudkontakts
• Saderība: spaiļu blokiem ar 8,2 mm soli
• Standarti: IEC 60947-7-1, UL 1059, CSA C22.2 No. 158
• Vides atbilstība: RoHS, REACH

Padomi

Lai nodrošinātu uzticamu savienojumu, pirms uzstādīšanas pārliecinieties, ka jūsu spaiļu blokiem ir 8,2 mm solis. Tilts ir paredzēts spraudkontakta montāžai; vienkārši uzspiediet to uz spailēm, līdz tas nofiksējas. Videi ar augstu vibrāciju ieteicams izmantot papildu gala kronšteinus vai regulāri pārbaudīt, vai tilts ir droši nostiprināts. Šis tilts nav paredzēts atvienošanai zem slodzes; vienmēr atslēdziet ķēdi pirms uzstādīšanas vai noņemšanas.
