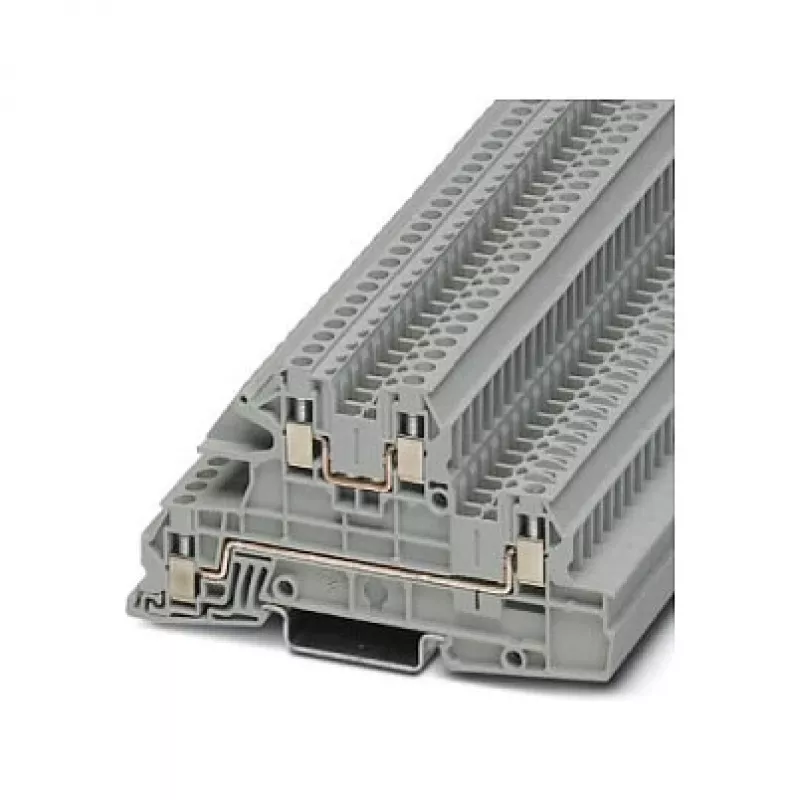

Phoenix 3076031 UTI 2,5-L/L instalācijas daudzlīmeņu spaiļu bloks, skrūvju savienojums, 2 līmeņi, 4 savienojumi, 2,5 mm², 500 V, 24 A, pelēks

Instalācijām, kurās nepieciešams kompakts, blīvs vadu savienojums, nezaudējot skaidrību, Phoenix 3076031 UTI 2,5-L/L instalācijas daudzlīmeņu spaiļu bloks nodrošina divu līmeņu dizainu, kas dubulto savienojuma punktus tajā pašā vietā, ko aizņem standarta caurlaides spaiļu bloks. Atšķirībā no viena līmeņa blokiem, kas liek izkliedēt savienojumus pa vairākiem moduļiem, šis bloks sakrauj divus neatkarīgus līmeņus, katru ar savu skrūvju spīļu sistēmu, tādējādi var pārvaldīt sarežģītu signālu un jaudas vadu izvietojumu šauros vadības skapjos. Pelēkais poliamīda korpuss ir bez halogēniem un liesmu slāpējošs atbilstoši UL 94 V0, padarot to piemērotu lietošanai rūpnieciskās vidēs, kur ugunsdrošība ir prioritāte.

Galvenās iezīmes

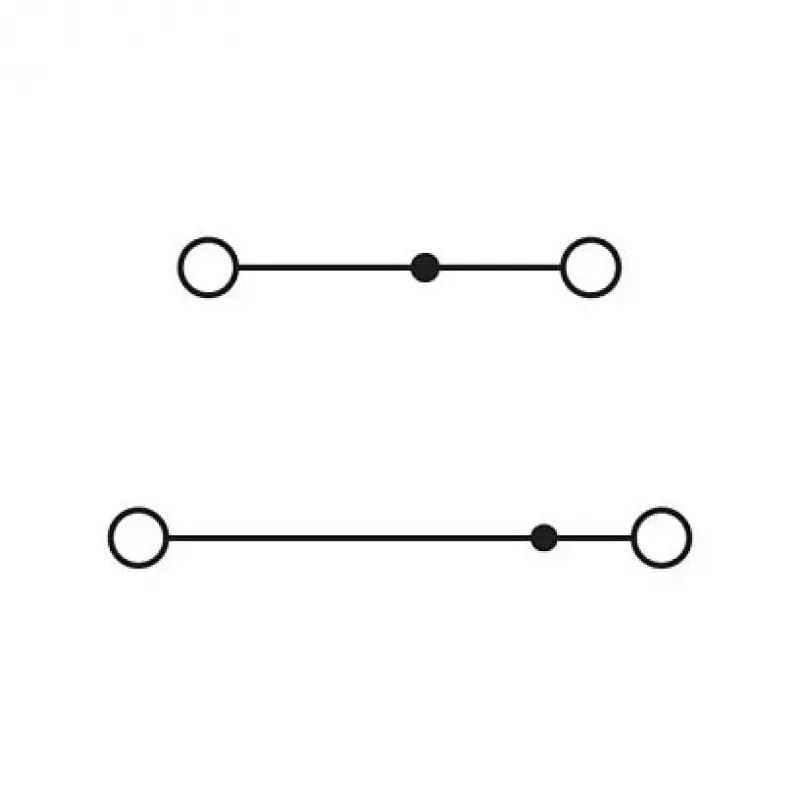

• Divu līmeņu instalācijas spaiļu bloks ar četriem skrūvju savienojumiem (divi katrā līmenī)
• Nominālais šķērsgriezums 2,5 mm², atbalsta vadītājus no 0,14 mm² līdz 4 mm² (AWG 26–12)
• Nominālais spriegums 500 V un strāva 24 A saskaņā ar IEC, piemērots vadības un jaudas sadalei
• Uzstādāms uz standarta DIN sliedes NS 35/7,5 vai NS 35/15
• Darba temperatūras diapazons no -60 °C līdz +105 °C
• Atbilst IEC 60947-7-1 un ir UL, CSA, EAC un VDE apstiprinājumi

Ikdienas lietošanā

Elektriķi un sadales skapju ražotāji novērtēs vienkāršo skrūvju savienojuma tehnoloģiju: 9 mm noņemšanas garums un M3 skrūves vītne ar pievilkšanas griezes momentu 0,5–0,6 Nm nodrošina drošus, vibrācijizturīgus savienojumus. Kompaktais dizains un skaidras marķēšanas virsmas ļauj efektīvi vadu izvietot un viegli identificēt, pat blīvi piepildītos skapjos. Tā kā tas ir paredzēts piesārņojuma pakāpei 3 un pārsprieguma kategorijai III, to var izmantot rūpnieciskajos vadības paneļos, mašīnbūvē un ēku automatizācijas sistēmās, kur uzticamība ir kritiska.

Pilnas specifikācijas

• Zīmols: Phoenix Contact
• Modelis: 3076031 UTI 2,5-L/L
• MPN: 3076031
• EAN: 4046356643962
• Tips: Instalācijas daudzlīmeņu spaiļu bloks
• Savienojuma metode: Skrūvju savienojums
• Līmeņu skaits: 2
• Savienojumu skaits: 4
• Nominālais šķērsgriezums (IEC): 2,5 mm²
• Vadītāja šķērsgriezuma diapazons (IEC): 0,14 mm² – 4 mm²
• AWG diapazons: 26 – 12
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 24 A
• Izolācijas materiāls: Poliamīds (PA)
• Krāsa: Pelēks
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Noņemšanas garums: 9 mm
• Skrūves vītne: M3
• Pievilkšanas griezes moments: 0,5 – 0,6 Nm
• Darba temperatūra: -60 °C līdz 105 °C
• Uzliesmojamības klase: UL 94 V0
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Standarti/Apstiprinājumi: IEC 60947-7-1, UL, CSA, EAC, VDE

Nobeiguma piezīme

Inženieriem, kuriem nepieciešams maksimāli palielināt vadu blīvumu, neapdraudot drošību vai lietošanas ērtumu, Phoenix 3076031 UTI 2,5-L/L ir pārbaudīts risinājums, kas atbilst starptautiskajiem standartiem un uzticami darbojas prasīgās rūpnieciskās vidēs.
