Tīkla mediju pārveidotājs PLANET IP30 Industrial 10/100/1000BA

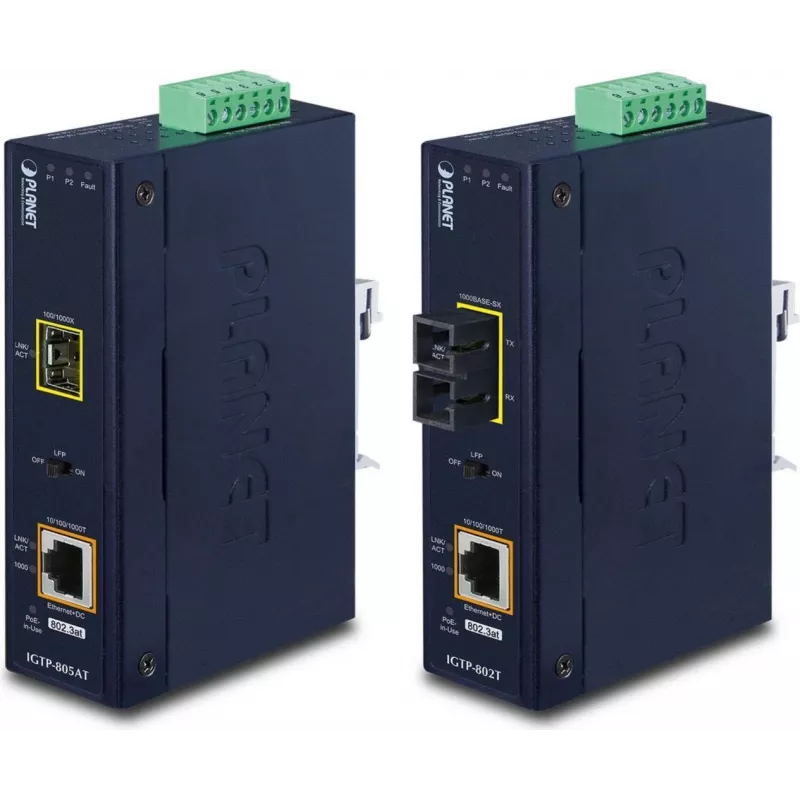

PLANET IGTP-802T ir rūpnieciskais Gigabitu mediju pārveidotājs, kas apvieno 1000BASE-X šķiedras augšupsaiti ar 10/100/1000BASE-T Ethernet portu un integrētu IEEE 802.3at Power over Ethernet Plus (PoE+) ievadītāju. Tas nodrošina līdz 30 W PoE jaudu vienai ierīcei un atbalsta šķiedras augšupsaites attālumus līdz 550 m (SC, daudzmodu). Ierīce pieņem 12–48 V līdzstrāvas vai 24 V maiņstrāvas ievadi elastīgai un liekā sprieguma barošanas shēmai, un ir ievietota IP30 metāla korpusā darbībai rūpnieciskā vidē temperatūrā no -40 līdz 75 °C.

Priekšrocības

IGTP-802T paplašina tīkla sasniedzamību, apvienojot liela attāluma šķiedras savienojumu ar Gigabitu varu un piegādājot datus un līdz 30 W jaudu pa vienu Ethernet kabeli. Tas izmanto store-and-forward komutāciju ar IEEE 802.3x plūsmas kontroli un Link Fault Passthrough (LFP), lai uzturētu pārraides uzticamību un informētu administratorus par savienojuma kļūmēm. Ierīces plašais ieejas sprieguma diapazons un līdzstrāvas uz 52 V paaugstināšanas dizains ļauj izmantot parastos 12–48 V līdzstrāvas vai 24 V maiņstrāvas avotus liekā sprieguma nodrošināšanai bez īpašu barošanas bloku nepieciešamības.

Piemērots

• Attālinātu PoE ierīču, piemēram, IP kameru, bezvadu piekļuves punktu vai IP tālruņu, pieslēgšanai, ja nav pieejama vietējā barošana
• PoE izvietošanas paplašināšanai ārpus 100 m vara ierobežojuma, izmantojot daudzmodu šķiedru līdz 550 m
• Rūpnieciskām un āra skapju instalācijām, kur nepieciešama DIN sliedes vai sienas montāža

Galvenās specifikācijas

• Modelis: PLANET IGTP-802T
• Datu pārraides ātrums: līdz 1000 Mbit/s
• Šķiedras savienotājs: SC (daudzmodu, 1000BASE-SX)
• Maksimālais šķiedras attālums: 550 m (daudzmodu)
• Ethernet: 1 × 10/100/1000BASE-T (RJ-45) ar PoE+ ievadītāju
• PoE izeja: līdz 30 W (IEEE 802.3at), atpakaļsaderīga ar 802.3af
• Barošanas ievade: 12–48 V līdzstrāva vai 24 V maiņstrāva (ieviests līdzstrāvas uz 52 V paaugstinājums)
• Darba temperatūra: −40 līdz 75 °C
• Korpuss: IP30 metāla korpuss; montāža: DIN sliede vai siena
• Izmēri: 135 × 87 × 32 mm; Svars: 0,416 kg

Kā lietot

Uzstādiet IGTP-802T uz DIN sliedes vai sienas kronšteina, pievienojiet saderīgu daudzmodu SC šķiedras kabeli 1000BASE-SX augšupsaitei un pievienojiet barojamo ierīci RJ-45 PoE portam. Nodrošiniet ieejas jaudu, izmantojot 12–48 V līdzstrāvas avotu vai 24 V maiņstrāvas avotu; ierīces iekšējais paaugstinātājs pārveido ieeju vajadzīgajā PoE spriegumā. Programmatūras konfigurācija nav nepieciešama — PoE sarunas notiek saskaņā ar IEEE standartiem, un ierīce darbojas kā plug-and-play mediju pārveidotājs.

Ieteikumi

Ja iespējams, uzstādiet mediju pārveidotāju aizsargātā skapī, pārbaudiet šķiedras veidu un garumu atbilstoši 550 m daudzmodu ierobežojumam un pārliecinieties, ka izvēlētais barošanas avots spēj nodrošināt pietiekamu strāvu pievienotajai ierīcei un nepieciešamajai liekā sprieguma shēmai.
