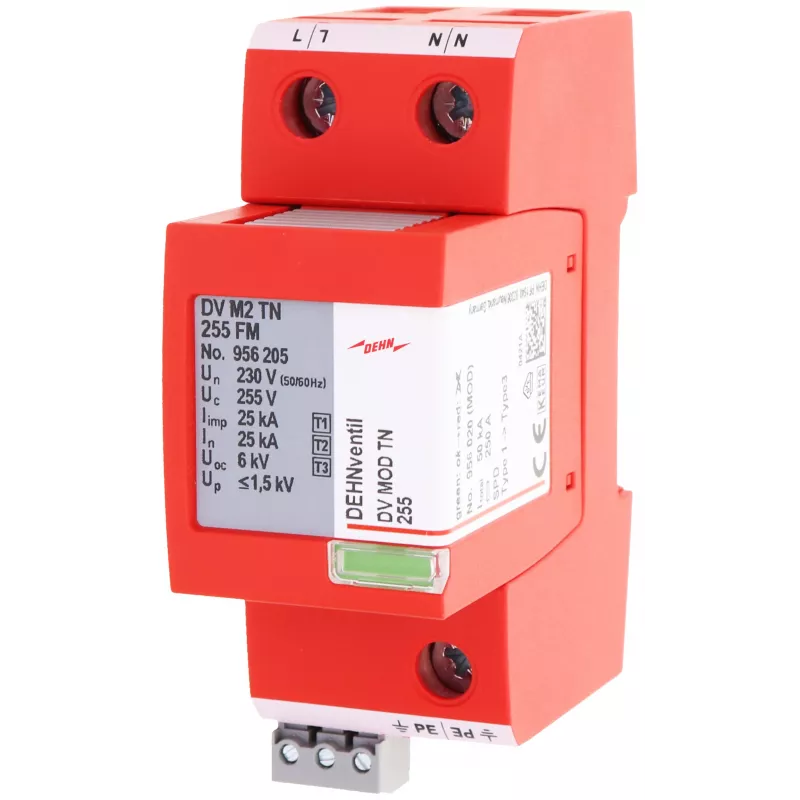

DEHN 956205 Kombinētais pārsprieguma aizsargs Type 1+2+3 DEHNventil M2 (956205)

Elektrisko instalāciju aizsardzība pret zibens spērieniem un pārspriegumiem ir kritiska drošībai un iekārtu ilgmūžībai. DEHNventil M2 apvieno 1., 2. un 3. tipa pārsprieguma aizsardzību vienā kompaktā ierīcē, kas paredzēta 230/400 V AC sistēmām. Tās dzirksteļu spraugas tehnoloģija droši novada lielus zibens strāvas impulsus un ierobežo pārspriegumus, nodrošinot uzticamu aizsardzību jūsu elektroinstalācijai.

Kam paredzēts

Šis kombinētais aizsargs ir ideāli piemērots elektriķiem, sadales skapju montētājiem un objektu pārvaldītājiem, kuriem nepieciešama izturīga pārsprieguma aizsardzība zemsprieguma sadales sistēmām. Tas ir piemērots rūpnieciskām, komerciālām un dzīvojamo ēku vajadzībām, kur vietas ir ierobežots, bet veiktspēja nedrīkst tikt apdraudēta.

Galvenās iezīmes

• Kombinētā 1.+2.+3. tipa pārsprieguma aizsardzība vienā ierīcē
• Augsta zibens impulsa strāvas novadīšanas spēja: 12,5 kA uz polu (10/350 µs)
• Zems sprieguma aizsardzības līmenis: ≤ 1,5 kV
• Sekojošās strāvas dzēšanas spēja līdz 50 kA rms
• Kompakts 4 moduļu platums (72 mm) DIN sliedes montāžai
• Darba temperatūras diapazons no -40 °C līdz +80 °C

Specifikācijas

• SPD tips: 1. tips + 2. tips + 3. tips
• Nominālais spriegums (U_N): 230 / 400 V AC
• Maks. pastāvīgais darba spriegums (U_C): 255 V AC
• Zibens impulsa strāva (I_imp) (10/350 µs): 12,5 kA uz polu, 50 kA kopā
• Nominālā novadīšanas strāva (I_n) (8/20 µs): 20 kA uz polu, 50 kA kopā
• Sprieguma aizsardzības līmenis (U_p): ≤ 1,5 kV pie I_imp, ≤ 1,2 kV pie I_n
• Sekojošās strāvas dzēšanas spēja (I_fi): 50 kA rms
• Maks. rezerves drošinātājs (gL/gG): 315 A
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Montāžas veids: 35 mm DIN sliede
• Polu skaits: 3-polu + NPE (3+1 shēma)
• Aizsardzības pakāpe: IP20
• Atbilstība standartiem: EN 61643-11, IEC 61643-11
• Tehnoloģija: Dzirksteļu sprauga (RADAX Flow)
• Īsslēguma izturība (I_SCCR): 50 kA rms
• Reakcijas laiks (t_A): ≤ 100 ns
• Korpusa materiāls: Termoplasts, UL 94 V-0
• Moduļa platums: 4 TE (72 mm)

Padomi

Pārliecinieties, ka rezerves drošinātājs nepārsniedz 315 A gL/gG, lai saglabātu pareizu koordināciju. Uzstādiet aizsargu pēc iespējas tuvāk barošanas avota ieejai, lai nodrošinātu optimālu aizsardzību. Regulāri pārbaudiet statusa indikācijas logu, lai pārliecinātos, ka ierīce darbojas.
