Omni-directional tīkls antenna QuWireless QuSpot PoE/LAN 4 dBi, 0.694–6 GHz, vertikālā polarizācija

QuWireless QuSpot ir visvirzienu tīkla antena ar integrētu PoE/LAN savienotāju un kompaktu korpusu, kura izmēri ir 160×160×240 mm. Antena aptver vairākas mobilo sakaru un Wi‑Fi joslas diapazonā no 0.694 līdz 6 GHz (0.694–0.96 / 1.7–2.2 / 2.2–2.7 / 2.4–2.5 / 4.7–6 GHz) un nodrošina pastiprinājumu līdz 4 dBi ar vertikālo polarizāciju. Produkts ir paredzēts, lai tajā ievietotu Teltonika RUTX11 maršrutētāju, veidojot universālu risinājumu uzstādīšanai ārā vai iekštelpās, kas apvieno daudzjoslu LTE, divjoslu Wi‑Fi (2.4/5 GHz), GPS un Bluetooth antenas vienā korpusā. Montāžas iespējas ietver uzstādīšanu pie sienas vai uz staba, un antenai ir 50 Ω pretestība, kas nodrošina saderību ar standarta tīkla aprīkojumu.

Priekšrocības

QuSpot nodrošina daudzjoslu pārklājumu kompaktā, laikapstākļiem piemērotā korpusā, kas atbalsta gan mobilo sakaru, gan Wi‑Fi signālus bez nepieciešamības pēc atsevišķām ārējām antenām. Integrācija ar Teltonika RUTX11 maršrutētāju vienkāršo uzstādīšanu, apvienojot maršrutētāja izvietošanu un antenas funkcijas vienā ierīcē. Tipiskās pastiprinājuma vērtības (2 / 4 dBi) un vertikālā polarizācija padara antenu piemērotu vispārējiem visvirzienu pārklājuma scenārijiem, savukārt PoE/LAN savienojums ļauj centralizēti piegādāt strāvu un datus uzstādītajam maršrutētājam.

Piemērots

• Āra un iekštelpu mobilā platjoslas tīkla instalācijām
• Stacionārām instalācijām uz jahtām, laivām, treileriem un kemperiem
• Industriālajai un videonovērošanas tīkla savienojamībai
• Publiskajiem piekļuves punktiem un mazām āra Wi‑Fi pārklājuma zonām
• Integrētām izvietošanām, izmantojot Teltonika RUTX11

Galvenās specifikācijas

• Frekvenču pārklājums: 0.694–0.96 / 1.7–2.2 / 2.2–2.7 / 2.4–2.5 / 4.7–6 GHz
• Maksimālais pastiprinājums: līdz 4 dBi (tipiski 2 / 4 dBi)
• Polarizācija: vertikālā
• Pretestība: 50 Ω
• Izmēri: 160 × 160 × 240 mm

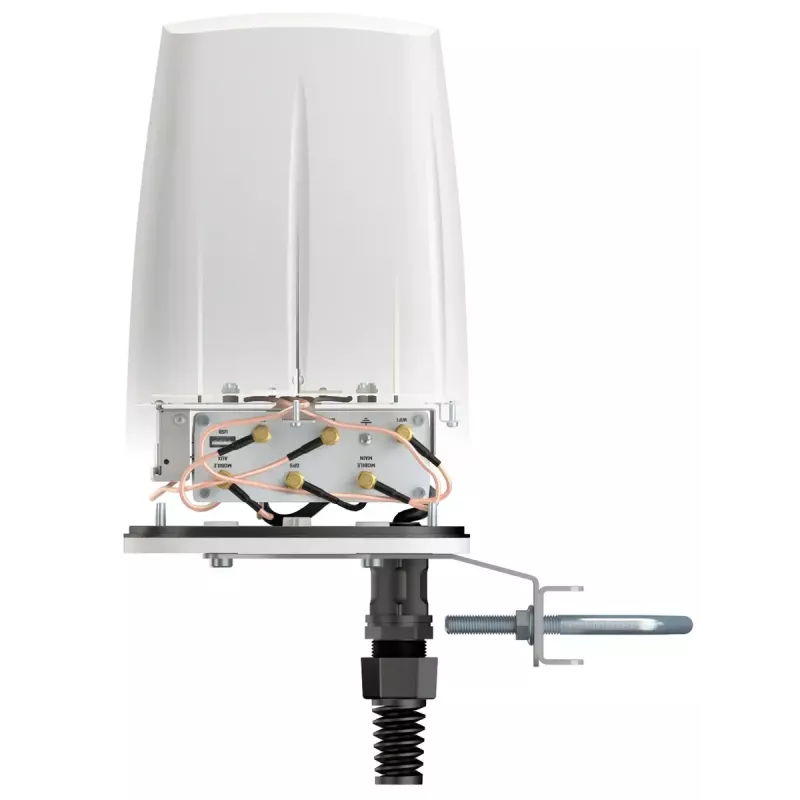

• Montāža: pie sienas vai staba
• Savienotāji: PoE/LAN integrētai maršrutētāja montāžai un tīkla savienojumam

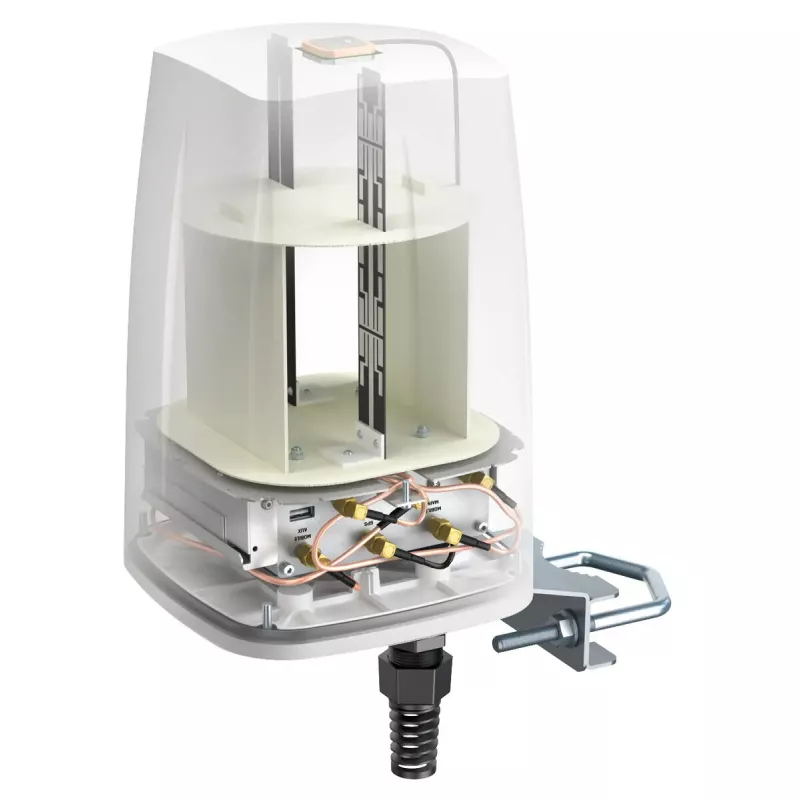

• Integrētās antenas: daudzjoslu LTE visvirziena, divjoslu Wi‑Fi visvirziena (2.4/5 GHz), GPS un Bluetooth

Lietošana

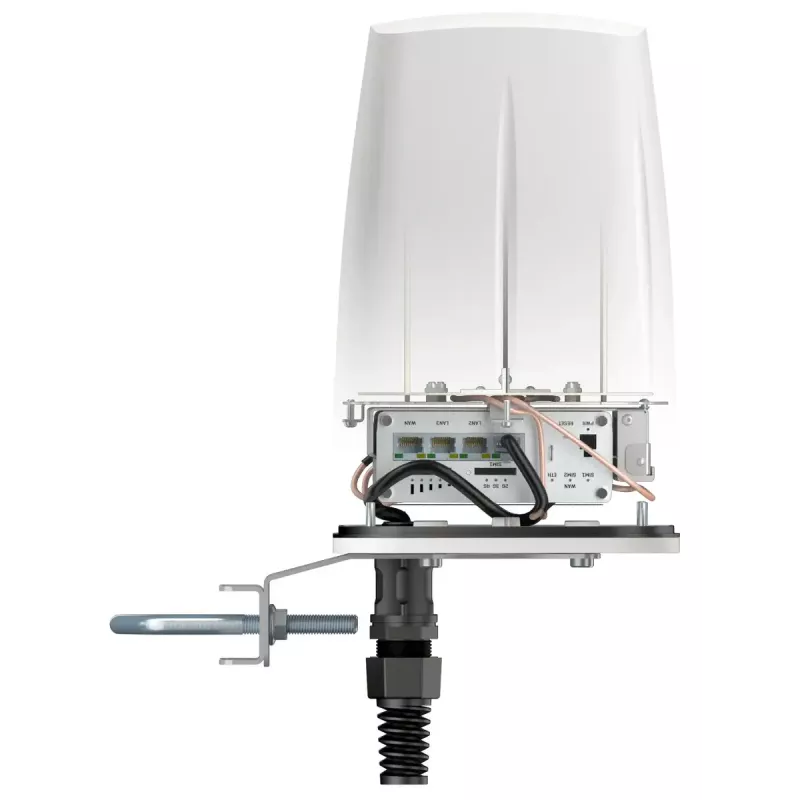

Uzstādiet QuSpot uz piemērotas sienas vai staba, izmantojot komplektā iekļauto vai atbilstošo montāžas aprīkojumu, nodrošinot, ka korpuss ir orientēts vertikāli pareizai polarizācijai. Ievietojiet Teltonika RUTX11 maršrutētāju tam paredzētajā vietā QuSpot korpusā, ievērojot maršrutētāja ražotāja norādījumus, pēc tam pievienojiet maršrutētāju pie PoE/LAN savienotāja, lai nodrošinātu strāvu un tīkla savienojumu. Novietojiet antenu tā, lai, ja iespējams, nodrošinātu tiešu redzamību, un izvadiet kabeļus caur ūdensnecaurlaidīgām ievadēm, lai saglabātu korpusa hermētiskumu.

Ieteikumi

Novietojiet antenu paaugstinātā vietā, lai maksimāli palielinātu visvirziena pārklājumu un samazinātu šķēršļus. Izmantojiet atbilstošu pārsprieguma aizsardzību un zemējumu āra instalācijām un ievērojiet vietējos noteikumus par montāžu uz konstrukcijām. Lai nodrošinātu vislabāko mobilo sakaru un Wi‑Fi veiktspēju, pārbaudiet maršrutētāja programmaparatūru un antenas novietojumu un izvēlieties atbilstošo antenas pozīciju mērķa tīkliem.
