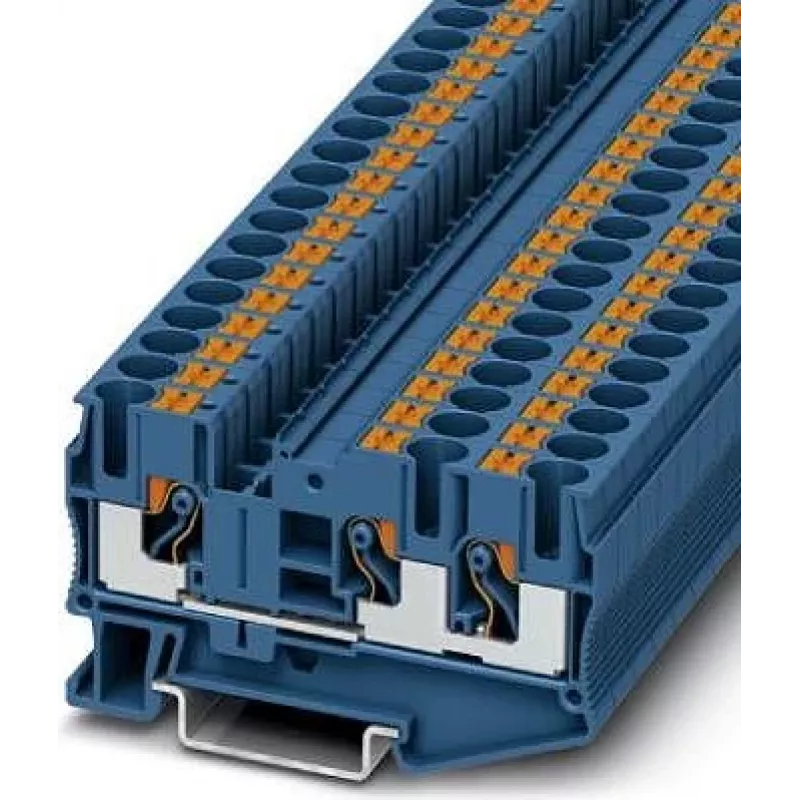

Phoenix 3211485 PT 6-TWIN BU caurlaides spaiļu bloks, Push-in, zils

Vadības skapjos un sadales kārbās vairāku vadītāju savienošana, neaizņemot pārāk daudz vietas uz sliedes, ir pastāvīgs izaicinājums. Phoenix 3211485 PT 6-TWIN BU caurlaides spaiļu bloks risina šo problēmu, nodrošinot trīs push-in savienojuma punktus kompaktā 6 mm korpusā. Tā zilā krāsa skaidri identificē to kā neitrālā vadītāja spaili, atbalstot drošu un organizētu vadu ievilkšanu rūpnieciskās lietojumprogrammās.

Kam tas paredzēts

Šis spaiļu bloks ir ideāli piemērots paneļu ražotājiem, mašīnu ražotājiem un elektriķiem, kuriem nepieciešama uzticama, augsta blīvuma vadu pieslēgšana uz standarta DIN sliedēm. Tas ir piemērots lietojumiem, kur nepieciešams īpašs neitrālais spaile, kas spēj izturēt līdz 41 A un 1000 V, sākot no ēku automatizācijas līdz rūpnieciskām vadības sistēmām.

Galvenās īpašības

• Push-in savienojuma tehnoloģija ātrai, bezinstrumentu vadu pieslēgšanai cietiem un uzmavu vadītājiem
• Trīs savienojuma punkti (TWIN dizains) ļauj pieslēgt divus vadītājus vienā pusē un vienu otrā
• Nominālais spriegums 1000 V un strāva 41 A, piemērots prasīgām elektroinstalācijām
• Zils korpuss skaidrai identifikācijai kā neitrālā vadītāja spaile
• Montāža uz standarta DIN sliedes NS 35/7.5 vai NS 35/15
• Augstas kvalitātes poliamīda izolācija, UL 94 V0 degtspējas klase
• Plašs darba temperatūras diapazons no -60 °C līdz 105 °C

Specifikācijas

• Tips: Caurlaides spaiļu bloks
• Savienojuma metode: Push-in
• Savienojumu skaits: 3
• Potenciālu skaits: 1
• Nominālais spriegums (IEC): 1000 V
• Nominālā strāva (IEC): 41 A
• Nominālais pārspriegums: 8 kV
• Vadītāja šķērsgriezums (ciets): 0,5 – 10 mm²
• Vadītāja šķērsgriezums (elastīgs): 0,5 – 10 mm² (ar uzmavu)
• Vadītāja šķērsgriezums AWG: 20 – 8
• Noņemšanas garums: 10 mm – 12 mm
• Izolācijas materiāls: Poliamīds (PA)
• Degtspējas klase: UL 94 V0
• Krāsa: Zila
• Montāžas veids: DIN sliede NS 35/7.5, NS 35/15
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Darba temperatūras diapazons: -60 °C līdz 105 °C

Padomi

Lai nodrošinātu optimālu veiktspēju, pirms ievietošanas pārliecinieties, ka vadītāji ir noņemti līdz ieteicamajam garumam 10–12 mm. Elastīgiem vadiem izmantojiet uzmavas, lai garantētu drošu push-in savienojumu. Šis spaiļu bloks ir paredzēts lietošanai vidē ar piesārņojuma pakāpi 3 un pārsprieguma kategoriju III, padarot to piemērotu lielākajai daļai rūpniecisko vadības paneļu.
