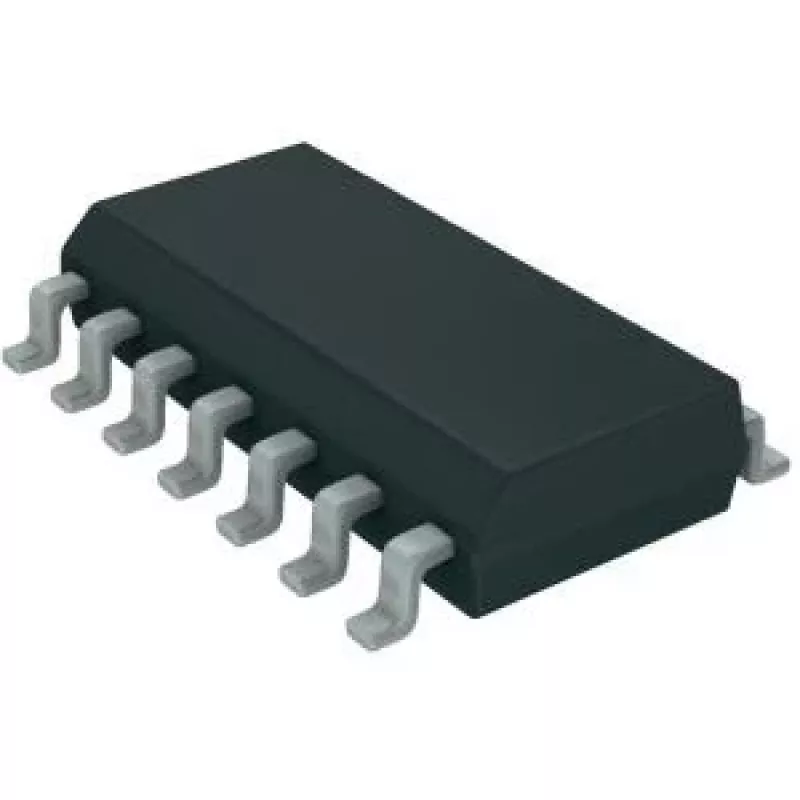

Step-down regulators Texas Instruments LM2574 HVM-5.0 — fiksēta 5.0 V izeja, ieeja 4–60 V, SO-14W korpuss

Texas Instruments LM2574 HVM-5.0 ir fiksēts 5,0 V pazeminošais (buck) komutācijas regulators, kas paredzēts regulēta 5 V izejas sprieguma nodrošināšanai no ieejas spriegumiem diapazonā no 4 V līdz 60 V. Iepakots SO-14W korpusā, šis regulators ir paredzēts jaudas pārvaldībai automobiļu, rūpniecības un iegultajās sistēmās, kur nepieciešams plašs ieejas sprieguma diapazons un kompakts plates nospiedums. Ierīce izmanto komutācijas regulēšanas topoloģiju, lai nodrošinātu efektīvu sprieguma pārveidošanu un stabilu izeju, kas piemērota mikrokontrolleru, sensoru un perifērijas shēmu barošanai.

Priekšrocības

LM2574 HVM-5.0 piedāvā plašu ieejas sprieguma diapazonu un fiksētu, precīzu 5 V izeju, kas vienkāršo barošanas bloka konstrukciju, novēršot nepieciešamību pēc ārējiem sprieguma iestatīšanas rezistoriem. Tā komutācijas regulatora arhitektūra uzlabo pārveidošanas efektivitāti salīdzinājumā ar lineārajiem regulatoriem, daudzos lietošanas gadījumos samazinot siltuma izkliedi. SO-14W korpuss nodrošina kompaktu, caurumu montāžai piemērotu opciju lietojumiem, kur nepieciešams izturīgs mehānisks savienojums un viegla montāža.

Piemērots

• Automobiļu barošanas moduļiem un palīgshēmām, kam nepieciešams regulēts 5 V no transportlīdzekļa akumulatora diapazoniem.
• Rūpniecības vadības sistēmām un instrumentācijai ar plašu ieejas sprieguma avotu diapazonu.
• Iegultajām sistēmām un vienplates datoriem, kur nepieciešams kompakts 5 V barošanas avots.
• Sensoru un perifērijas barošanas kopnēm izkliedētajā elektronikā un IoT mezglos.

Galvenās specifikācijas

• Izejas spriegums: fiksēts 5,0 V
• Ieejas sprieguma diapazons: 4 V līdz 60 V
• Topoloģija: pazeminošais (buck) komutācijas regulators
• Korpusa veids: SO-14W (piemērots caurumu montāžai)
• Paredzētā lietošana: regulēta 5 V barošanas kopne automobiļu, rūpniecības un iegultajām lietojumprogrammām

Kā lietot

Uzstādiet LM2574 HVM-5.0 uz iespiedshēmas plates, ievērojot ieteicamo izvadu izkārtojumu un praksi komutācijas regulatoriem, tostarp ieejas un izejas kondensatoru izvietošanu tuvu ierīcei un pareizu zemējuma atgriezes izmantošanu trokšņu samazināšanai. Nodrošiniet ieejas barošanu norādītajā 4–60 V diapazonā un pārliecinieties, ka ārējais induktors, diode un kondensatori atbilst strāvas un sprieguma nomināliem paredzētajai slodzei. Ievērojiet ražotāja termiskos norādījumus, lai darbības laikā uzturētu pārejas temperatūru drošās robežās.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet zemas ESR kondensatorus ieejā un izejā, izvēlieties induktoru ar atbilstošu strāvas nominālu un zemu līdzstrāvas pretestību, kā arī ievērojiet ieteicamos iespiedshēmas plates vadu platumus jaudas ceļiem. Pārbaudiet pārejas reakciju un stabilitāti ar paredzēto slodzes profilu un iekļaujiet atbilstošu filtrēšanu, ja lietojumprogramma ir jutīga pret komutācijas troksni.
